Prístrojová jednotka GESRA9/10 s držadlom
Výr. č. 7405580 | EAN 4012195104445
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Prístrojová jednotka s držadlom, 3-komorová, na zabudovanie montážneho nosiča MT9. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT5.
Použiť je možné až 9 inštalačné prístroje s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje

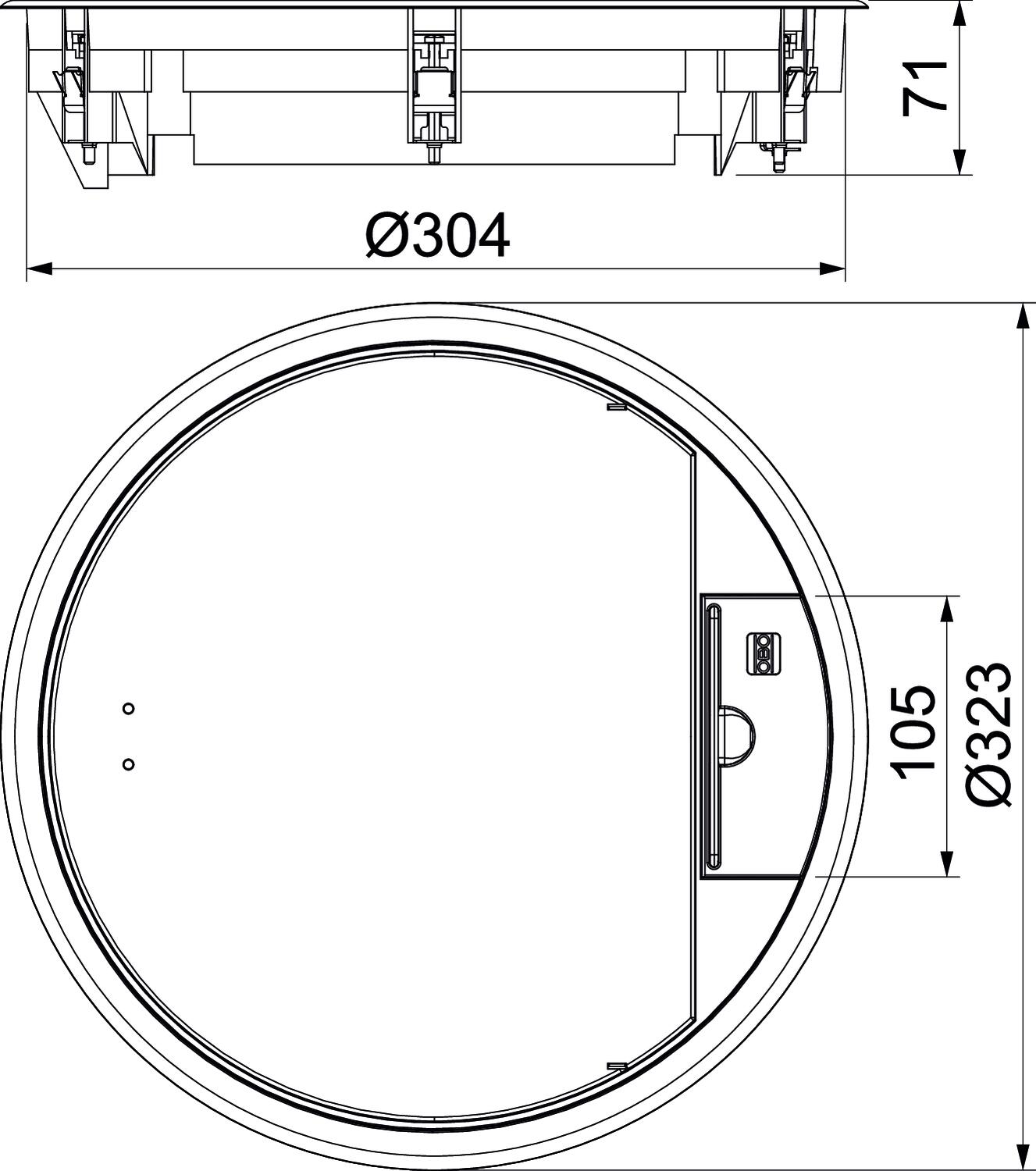

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 18,3614 kg CO2e / 1 Kus Hrúbka podlahovej krytiny 10 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Hliníkový tlakový odliatok Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 78 mm Montážny priemer 305 Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø323x70 Rozsah upínania D max. 33 mm Rozsah upínania D min. 3 mm S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK10 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 323 mm Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Výška podlahy min. 78 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
List technických údajov GESRA9 10U / 7405580 , 0.24MB , pdfEÚ Vyhlásenie o zhode GESRA9 10U / 7405580 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva GESRA9 10U / 7405580 , 0.09MB , pdfREACH Vyhlásenie o zhode GESRA9 10U / 7405580 , 0.13MB , pdfRoHS Vyhlásenie o zhode GESRA9 10U / 7405580 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
