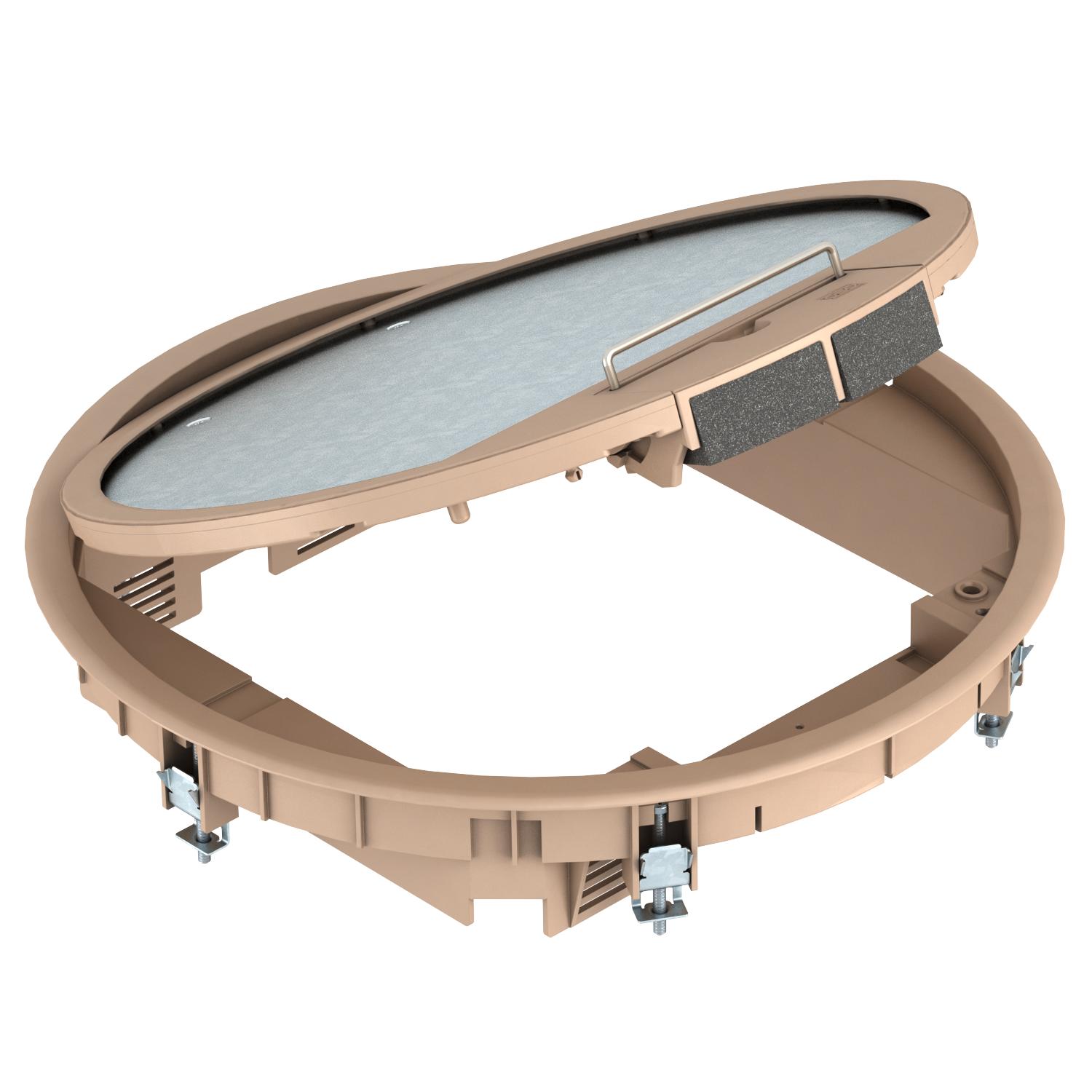

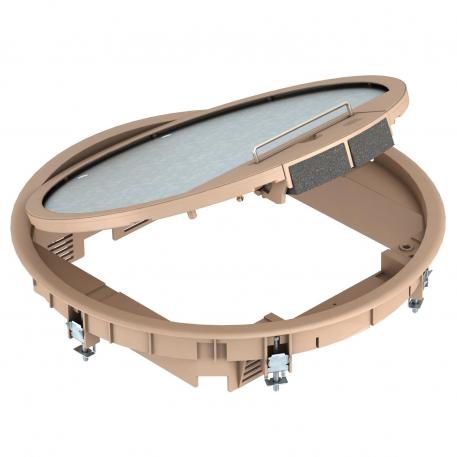

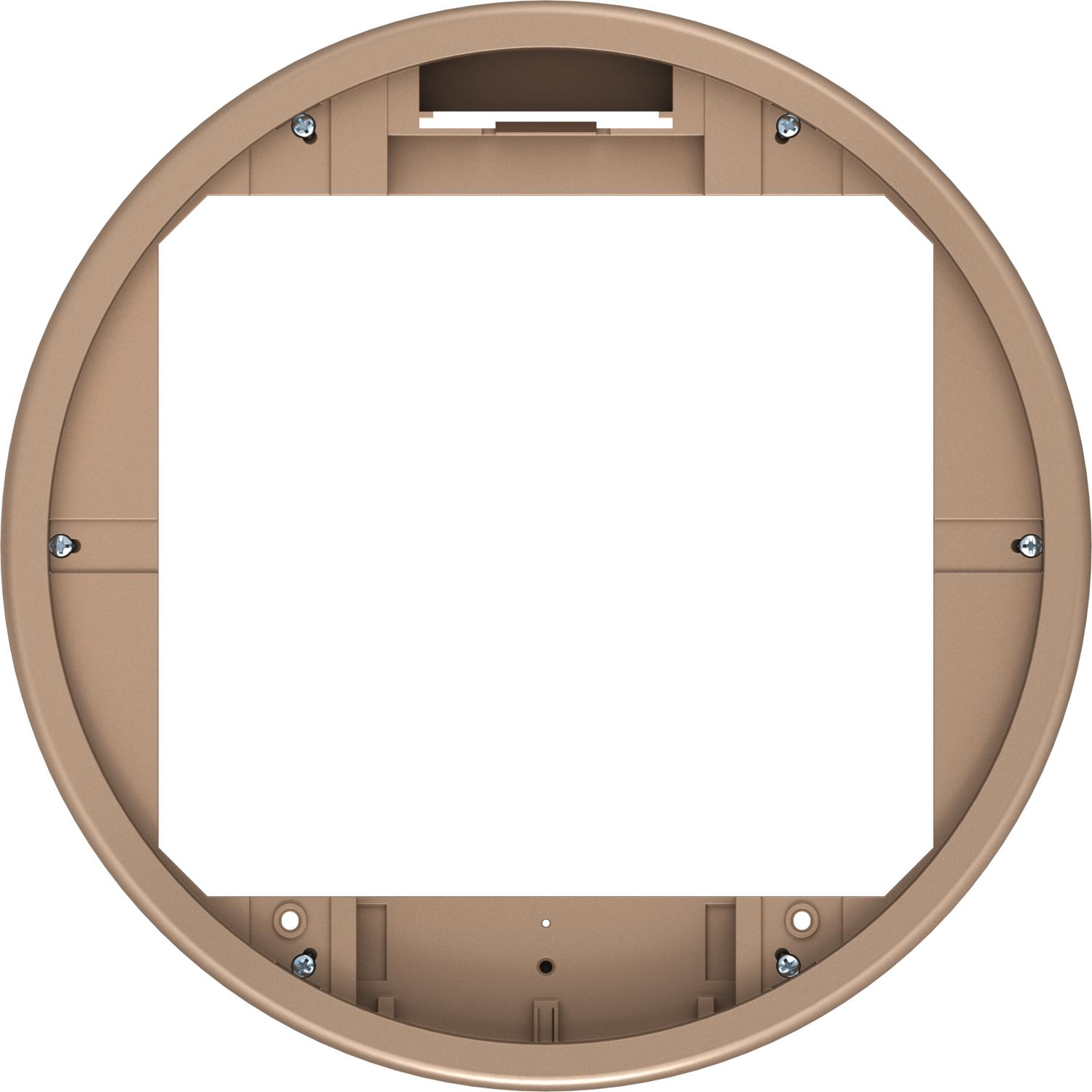

Prístrojová jednotka GESR9 s rámom na ochranu koberca v sklopnom veku
Výr. č. 7405520 | EAN 4012195104148
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Použiť je možné až 9 inštalačné prístroje s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje

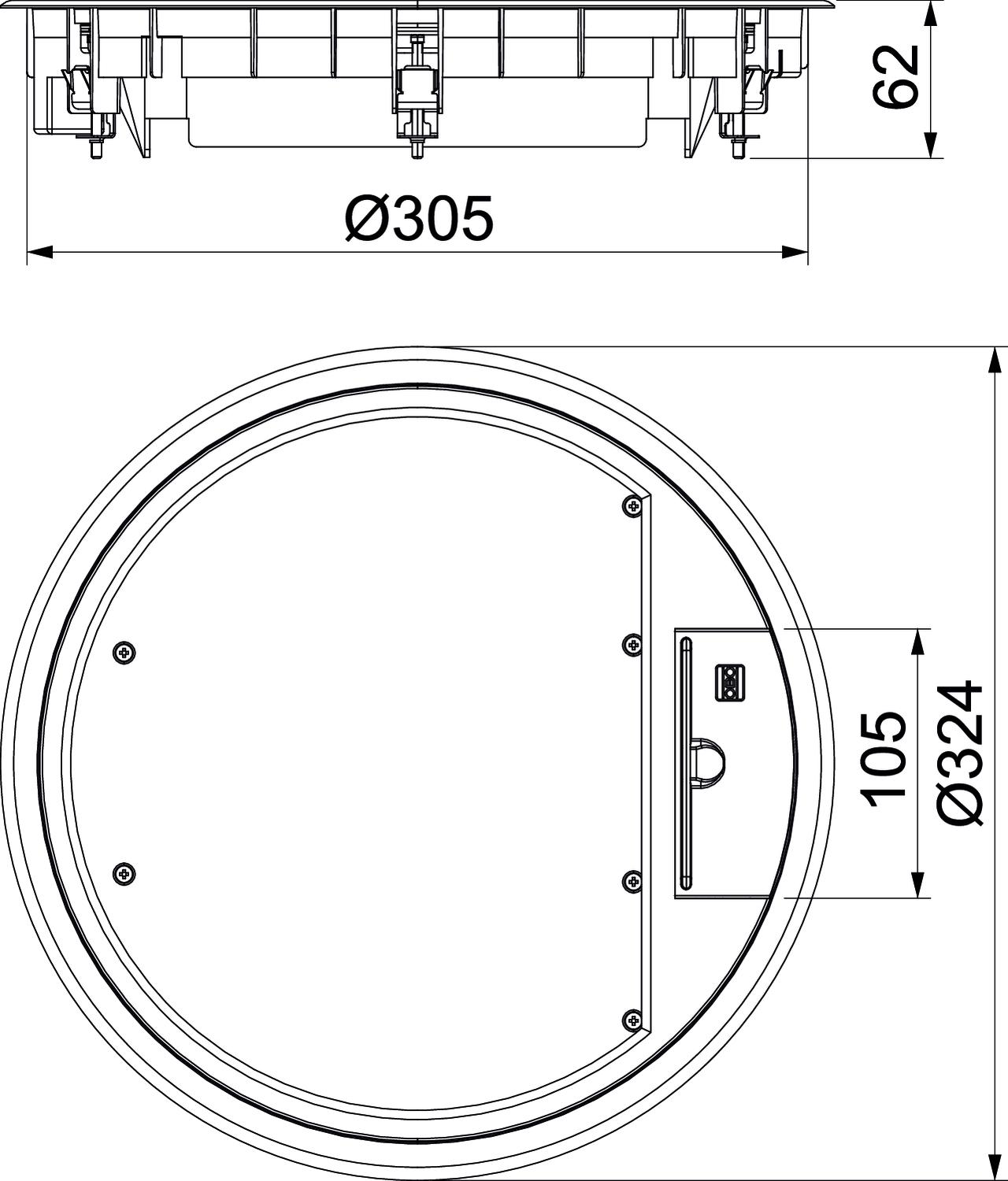

Certifikáty VDE Farba šedobéžová; RAL 1019 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 73 mm Montážny priemer 305 Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø324x62 Rozsah upínania D max. 30 mm Rozsah upínania D min. 9 mm S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK08 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 324 mm Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 73 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 8,8188 kg CO2e / 1 Kus CO₂ Footprint (GWP) 8,8188 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
List technických údajov GESR9 SR U 1019 / 7405520 , 0.27MB , pdfEÚ Vyhlásenie o zhode GESR9 SR U 1019 / 7405520 , 0.13MB , pdfREACH Vyhlásenie o zhode GESR9 SR U 1019 / 7405520 , 0.12MB , pdfRoHS Vyhlásenie o zhode GESR9 SR U 1019 / 7405520 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
