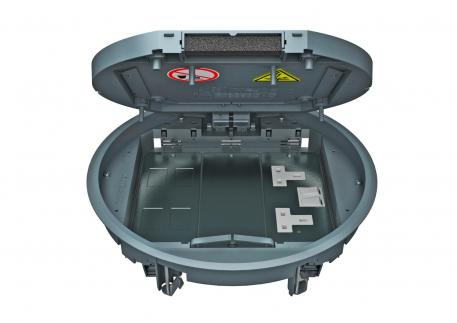

Prístrojová jednotka GESR9 s posuvným uzáverom
Výr. č. 7405465 | EAN 4012195840718
- Popis produktu
-
Popis produktuPrístrojová jednotka s posuvným uzáverom až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Ochranný rám pre podlahovú krytinu v sklopnom veku 5 mm, v prípade potreby možnosť nastavenia aj na 3, 10 alebo 12 mm.
Prístrojová jednotka s posuvným uzáverom, 3-komorová, na zabudovanie montážneho nosiča MT9. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT5.
Ochranný rám pre podlahovú krytinu v sklopnom veku prednastavený na 5 mm, v prípade potreby možnosť nastavenia na 3, 10 alebo 12 mm.
-
- Technické údaje
-
Technické údaje

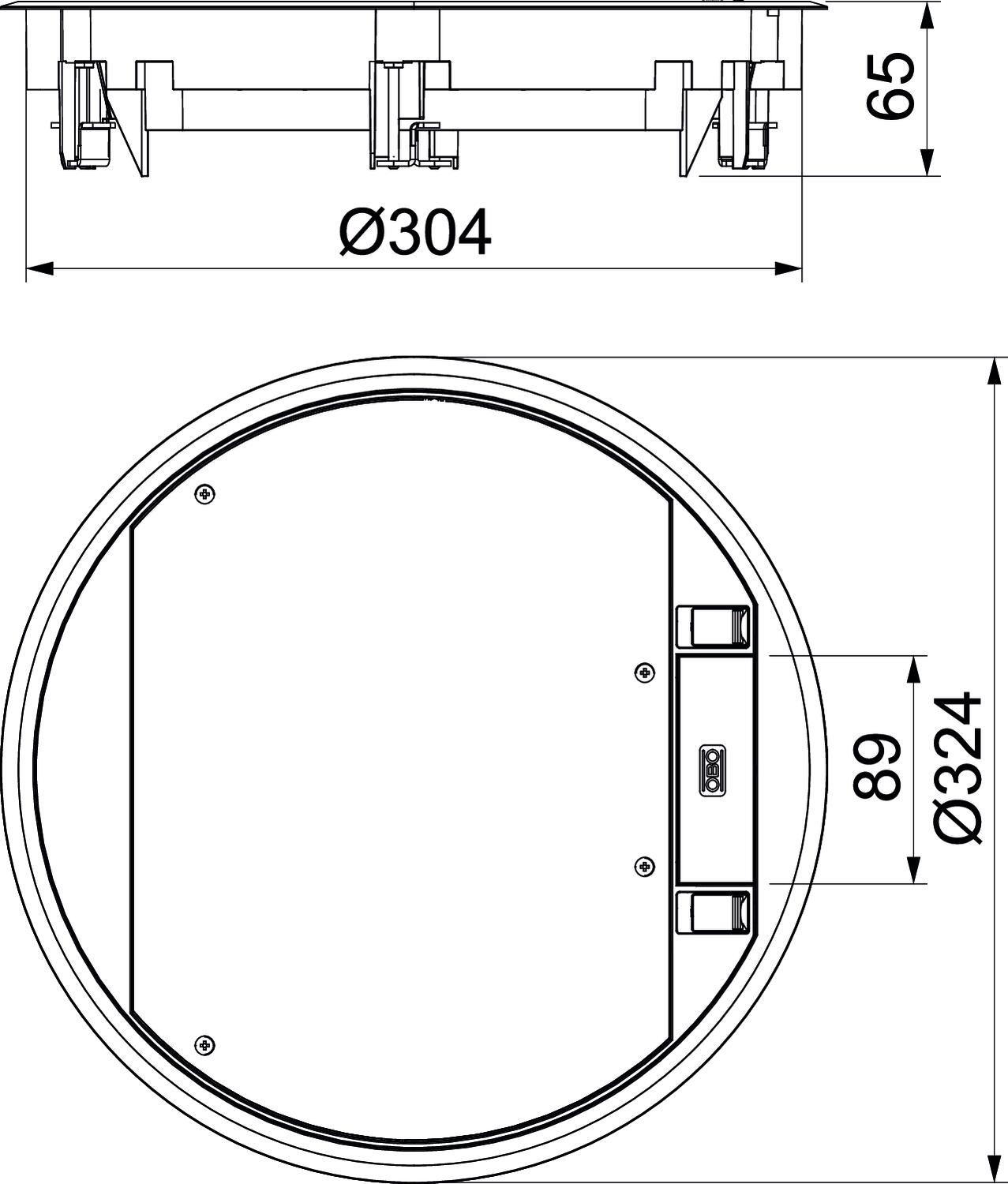

Certifikáty VDE Farba oceľovosivá; RAL 7011 Floor covering thickness max. 12 mm Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Posuvný uzáver Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 73 mm Montážny priemer 304 Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø324x68 S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK08 Typ montážneho systému UT4 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 324 mm Vyhotovenie oblá Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 72 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
List technických údajov GESR9-2U12T 7011 / 7405465 , 0.26MB , pdfEÚ Vyhlásenie o zhode GESR9-2U12T 7011 / 7405465 , 0.13MB , pdfREACH Vyhlásenie o zhode GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfRoHS Vyhlásenie o zhode GESR9-2U12T 7011 / 7405465 , 0.28MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfNávod na montáž Návod na montáž GESR9-U , 0.20MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
