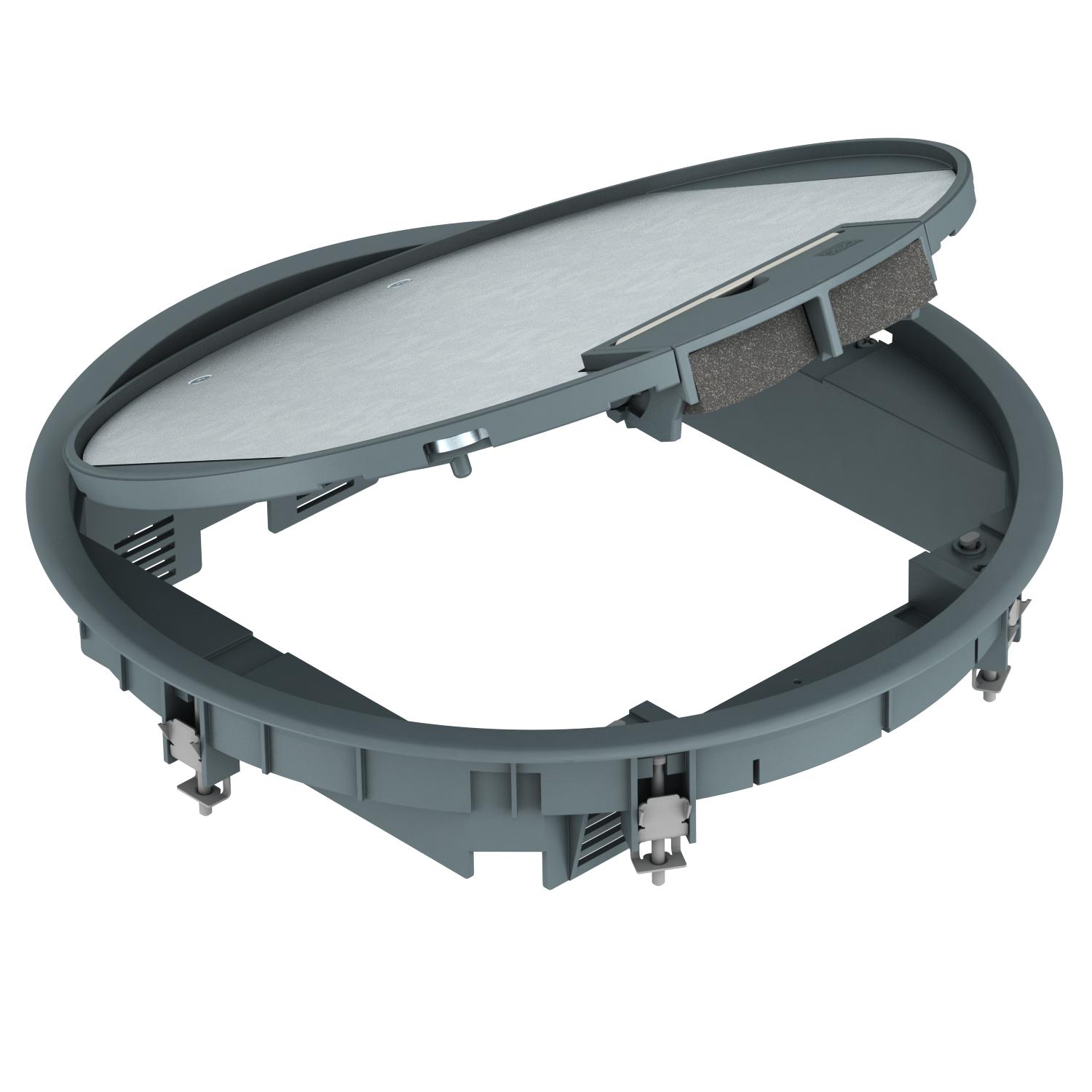

Prístrojová jednotka GESR9 s držadlom
Výr. č. 7405528 | EAN 4012195104162
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Použiť je možné až 9 inštalačné prístroje s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje
Certifikáty VDE Farba oceľovosivá; RAL 7011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky R9 Montážna hĺbka 73 mm Montážny priemer 305 Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 12 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø324x61 Rozsah upínania D max. 30 mm Rozsah upínania D min. 9 mm S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK08 Typ montážneho systému MT4 / GB3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 324 mm Vyhotovenie oblá Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 73 mm Rozmery

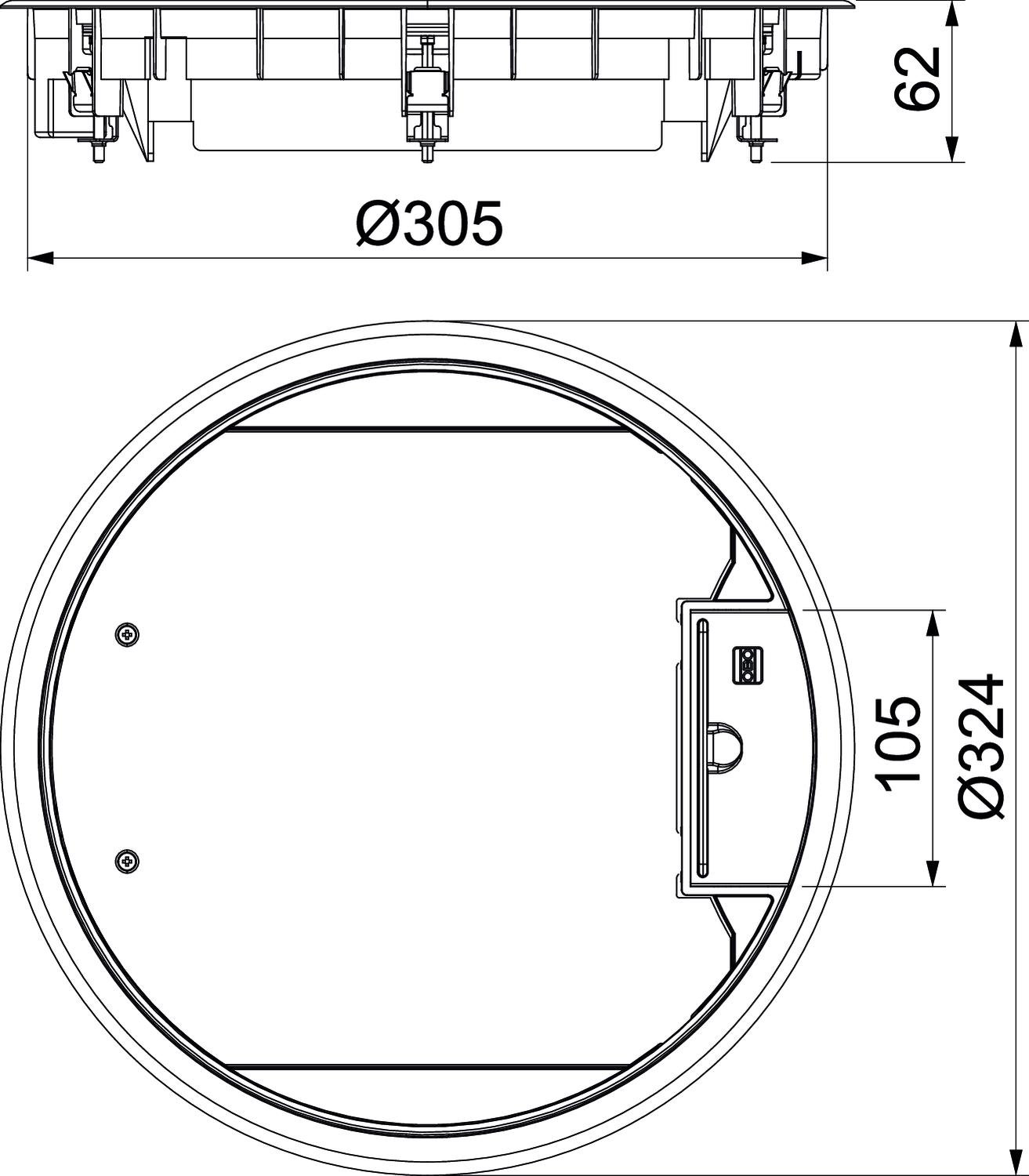

Dĺžka 324 mm Šírka 324 mm Výška 62 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 6,7869 kg CO2e / 1 Kus CO₂ Footprint (GWP) 6,7869 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm
MTU 3 7407840 1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm
UT4 45 4 7408727 1 Kus - Na stiahnutie
-
List technických údajov GESR9 U 7011 / 7405528 , 0.26MB , pdfEÚ Vyhlásenie o zhode GESR9 U 7011 / 7405528 , 0.13MB , pdfREACH Vyhlásenie o zhode GESR9 U 7011 / 7405528 , 0.12MB , pdfRoHS Vyhlásenie o zhode GESR9 U 7011 / 7405528 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
