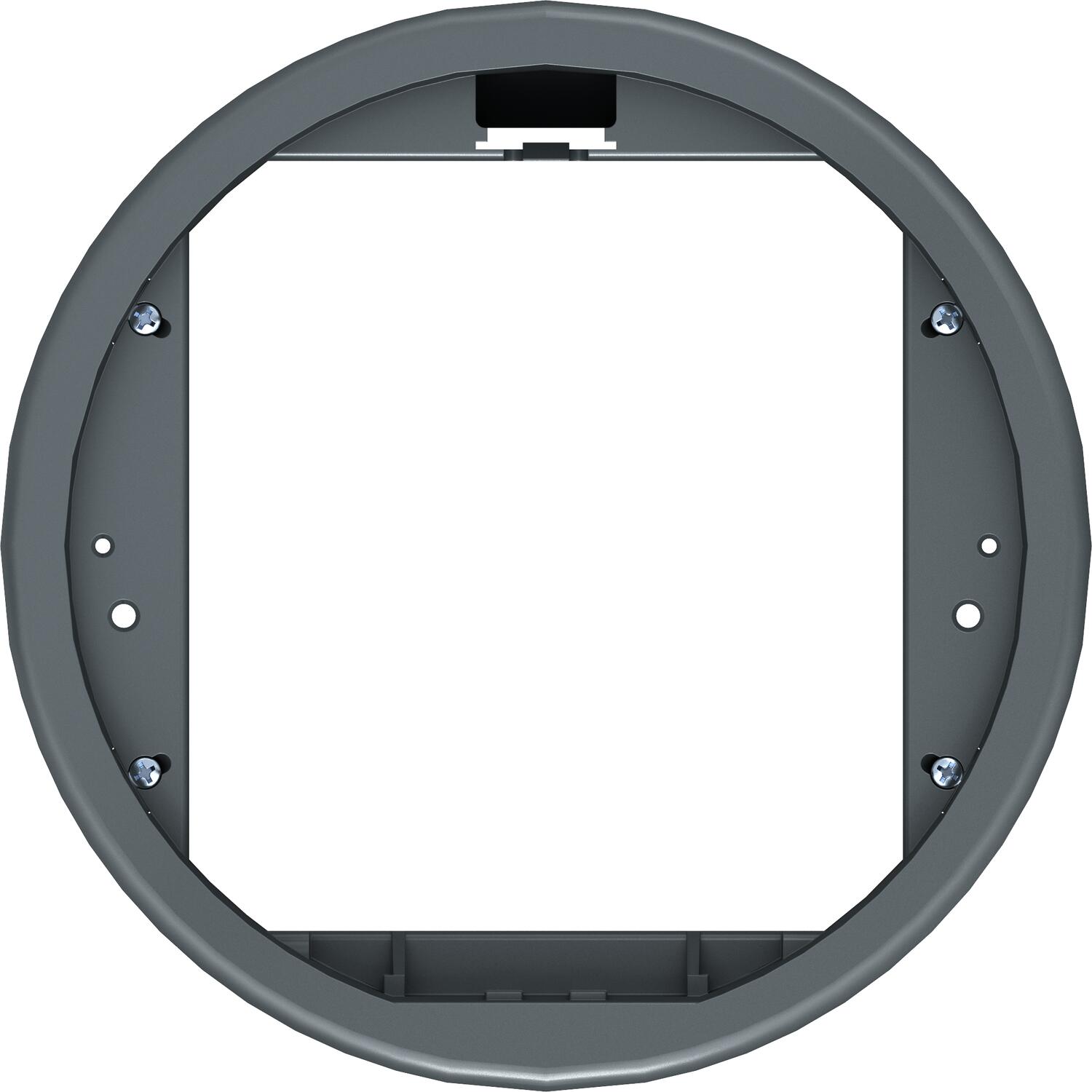

Prístrojová jednotka GESR4 s držadlom
Výr. č. 7405436 | EAN 4012195103684
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 6 jednotlivých prístrojov Modul 45 v 2 univerzálnych nosičoch UT3, použitie v kanálových systémoch a systémových podlahách v interiéri.
Prístrojová jednotka s držadlom, 2-komorová, na zabudovanie montážneho nosiča MT4. Nainštalovať je možné 2 krycie platne typu konštrukcie APMT2.
-
- Technické údaje
-
Technické údaje

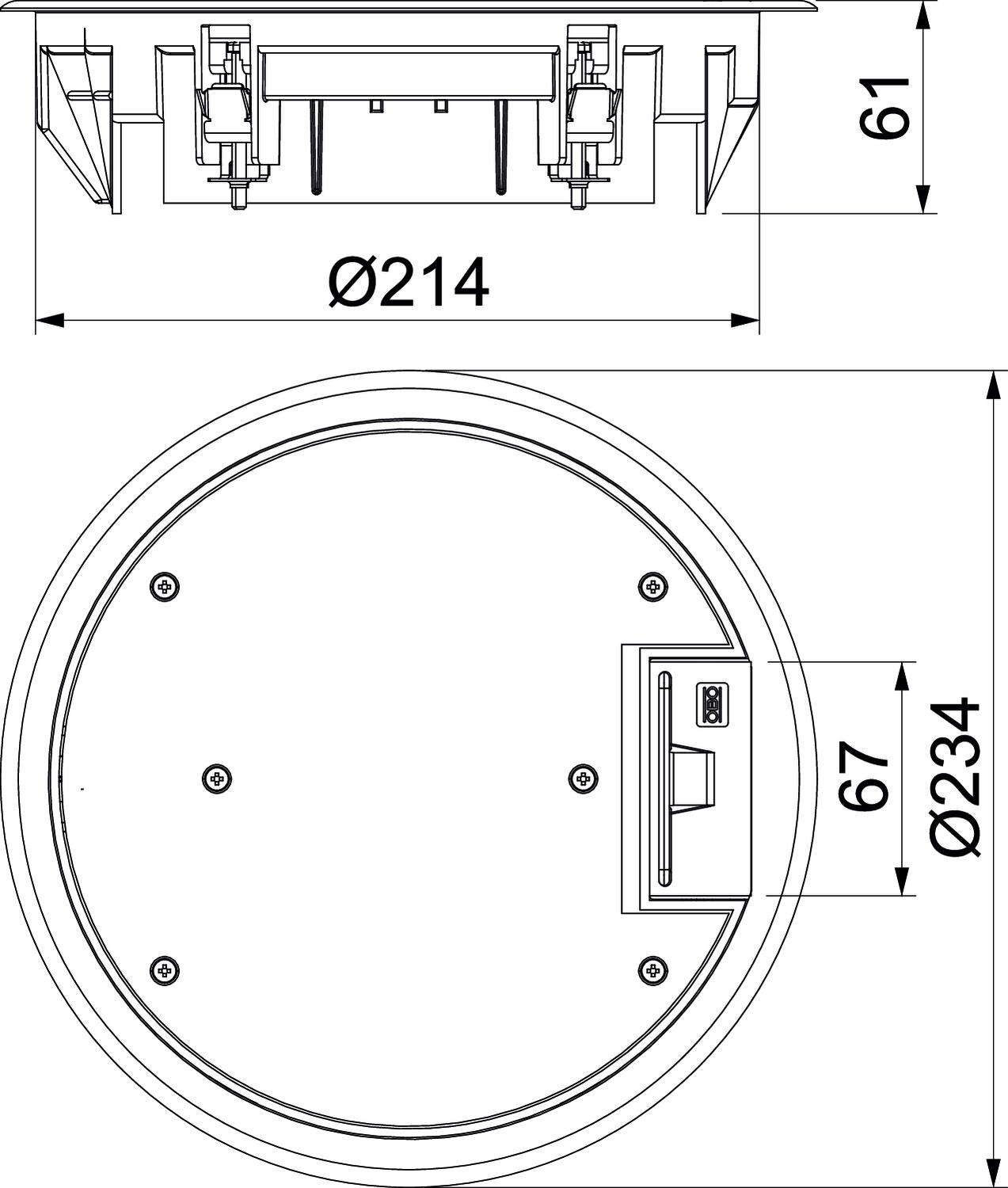

Certifikáty VDE Farba oceľovosivá; RAL 7011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky R4 Montážna hĺbka 73 mm Montážny priemer 215 Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 2 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer Ø234x61 S rámom pre podlahovú krytinu áno Stupeň krytia kód IK IK08 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vonkajší priemer 234 mm Vyhotovenie oblá Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 73 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
List technických údajov GESR4 U 7011 / 7405436 , 0.32MB , pdfEÚ Vyhlásenie o zhode GESR4 U 7011 / 7405436 , 0.13MB , pdfREACH Vyhlásenie o zhode GESR4 U 7011 / 7405436 , 0.12MB , pdfRoHS Vyhlásenie o zhode GESR4 U 7011 / 7405436 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
