Prístrojová jednotka GES9-3S s posuvným uzáverom 5 | 9 | Posuvný uzáver | grafitová čierna; RAL 9011

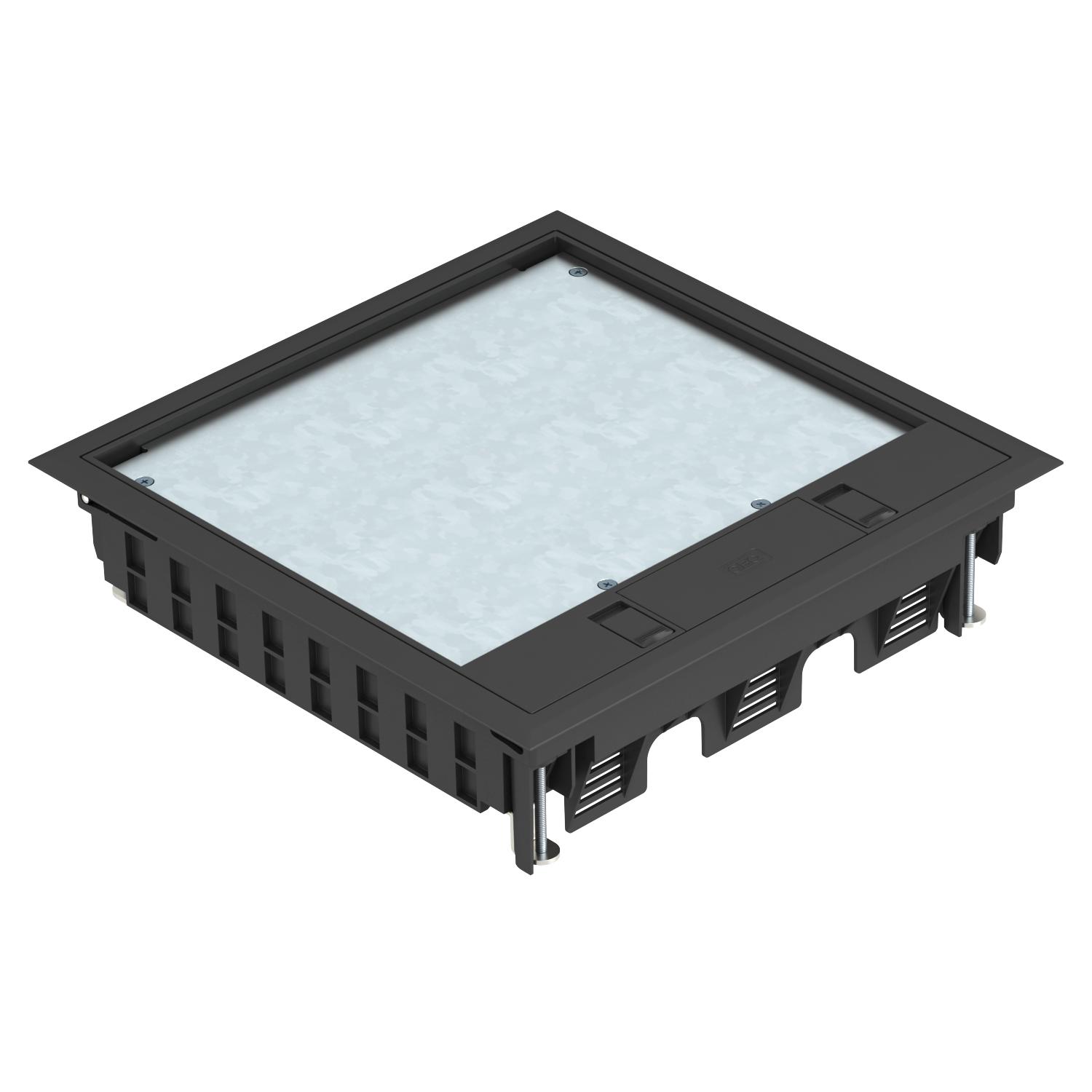

Prístrojová jednotka GES9-3S s posuvným uzáverom

Výr. č. 7405085 | EAN 4012196460557

Výr. č. / Typ

Hrúbka podlahovej krytiny	5 mm

Menovitá veľkosť pre prístrojové jednotky

Mechanizmus otvárania

Farba

Popis produktu

Popis produktu

Prístrojová jednotka s posuvným uzáverom až pre 12 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT4, použitie v kanálových systémoch a systémových podlahách v interiéri.
Ochranný rám pre podlahovú krytinu v sklopnom veku prednastavený na 5 mm, v prípade potreby možnosť nastavenia na 10 mm.
Prístrojová jednotka s posuvným uzáverom, 3-komorová, na zabudovanie montážneho nosiča MT9. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT5.
Ochranný rám pre podlahovú krytinu v sklopnom veku prednastavený na 5 mm, v prípade potreby možnosť nastavenia na 10 mm.

Technické údaje

Technické údaje

Certifikáty	VDE
Dĺžka montážny rozmer	244 mm
Dĺžka vonkajší rozmer	264 mm
Farba	grafitová čierna; RAL 9011
Floor covering thickness max.	10 mm
Hrúbka podlahovej krytiny	5 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	Polyamid
Mechanizmus otvárania	Posuvný uzáver
Menovitá veľkosť pre prístrojové jednotky	9
Montážna hĺbka	73 mm
Možnosť osadenia tesnenia	nie
Ochranný rám pre podlahovú krytinu	áno
Počet prístrojových vložiek	3
Počet zabudovateľných prístrojov	12
Prístrojový nosič na uchytenie prístrojových vložiek	áno
Rozmer	264x264x67
Rozmer h	73 mm
S rámom pre podlahovú krytinu	áno

Šírka montážny rozmer	244 mm
Šírka vonkajší rozmer	264 mm
Stupeň krytia kód IK	IK08
Typ montážneho systému	UT4
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 5 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	áno
Vhodné na podpodlahový kanál prekrytý mazaninou	áno
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie rámu	Rám na ochranu koberca
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška	67 mm
Výška podlahy min.	73 mm

Všetky typy

Všetky typy

Typ	Hrúbka podlahovej krytiny	Menovitá veľkosť pre prístrojové jednotky	Mechanizmus otvárania	Farba	Výr. č.	Množstvo	najm. PJ
GES9-3B U 9011	5 mm	9	Držadlo	grafitová čierna; RAL 9011	7405079	Kus	1 Kus
GES9-3S U 9011	5 mm	9	Posuvný uzáver	grafitová čierna; RAL 9011	7405085	Kus	1 Kus
GESR9-2U12T 9011	5 mm	R9	grafitová čierna; RAL 9011	-	7405466	Kus	1 Kus
GESR9 U 9011	5 mm	R9	grafitová čierna; RAL 9011	-	7405532	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Predĺženie zaisťovacieho segmentu	GES RV	7407536	Kus	2 Kus
Nosná doska 2 x typ C pre montážny nosič	MTM 2C	7407788	Kus	1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzálny nosič UT4, s krycou platňou pre prístroje Modul 45®, dĺžka systému 208 mm	UT4 45 4	7408727	Kus	1 Kus
