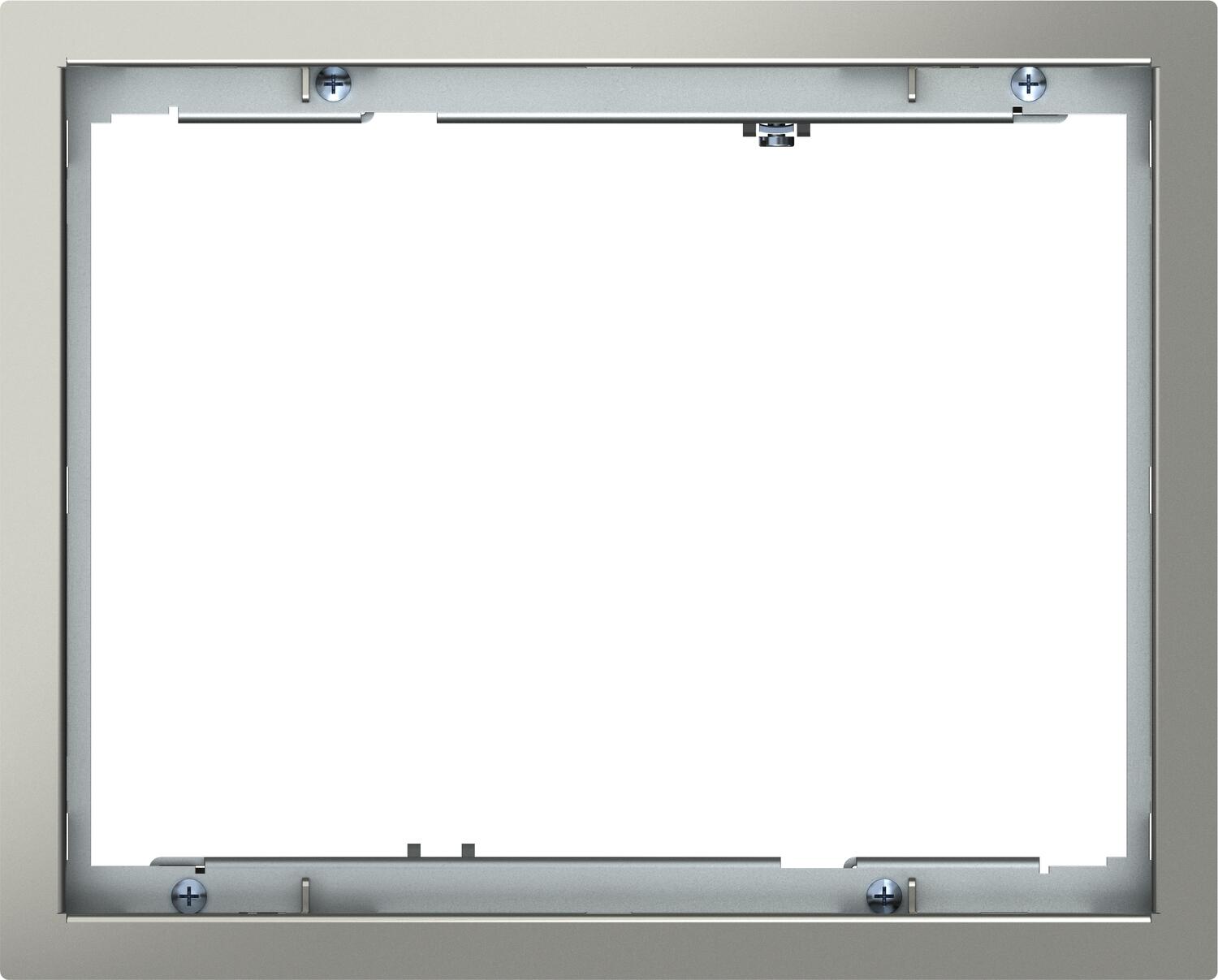

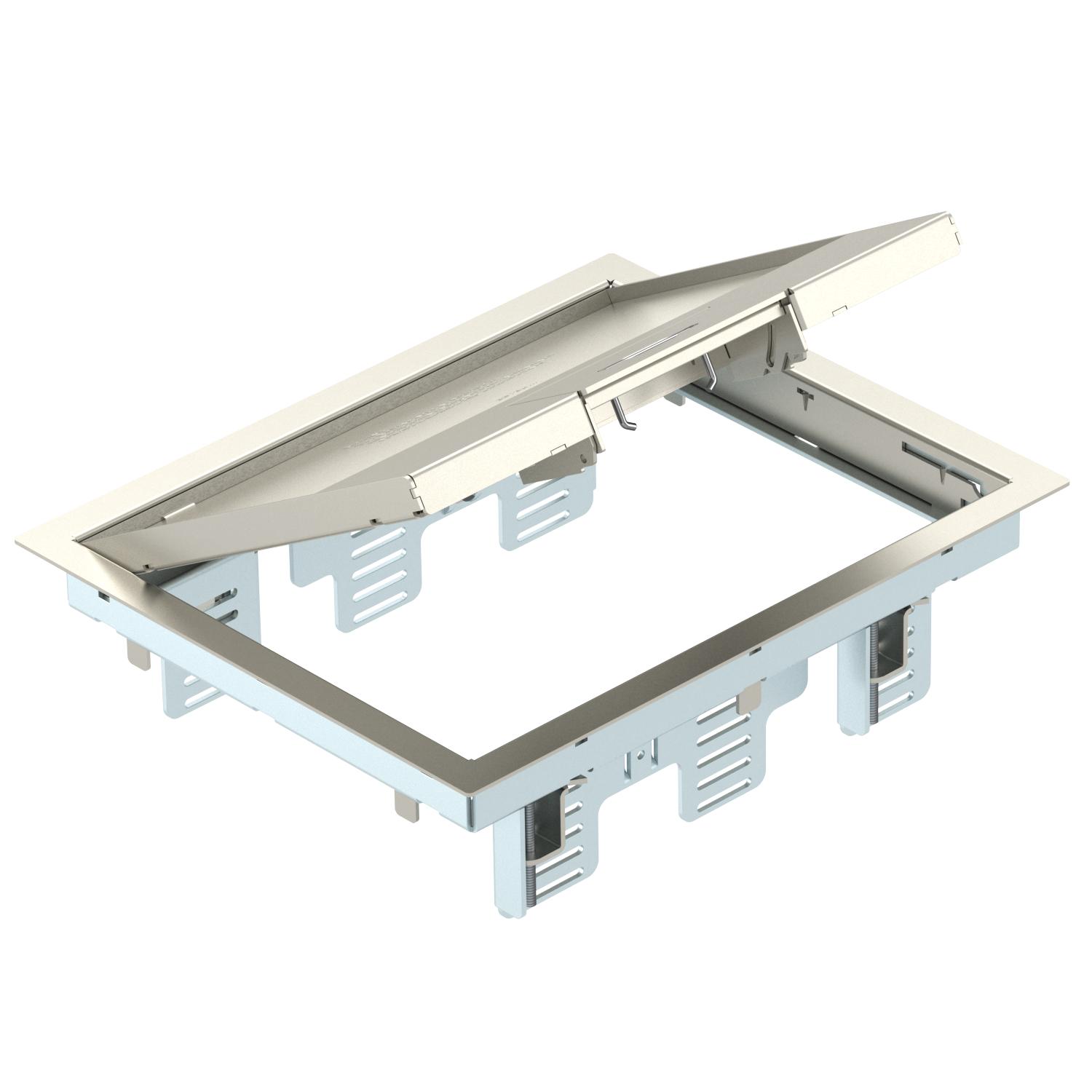

Prístrojová jednotka GES6M-2 s držadlom
Výr. č. 7405299 | EAN 4012196028733
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 9 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT3, použitie v kanálových systémoch a systémových podlahách v interiéri.
Zaisťovacie segmenty z pozinkovaného oceľového plechu
Prístrojová jednotka s držadlom, 3-komorová, na zabudovanie montážneho nosiča MT6. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT2.
Použiť je možné až 6 inštalačné prístroje s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje

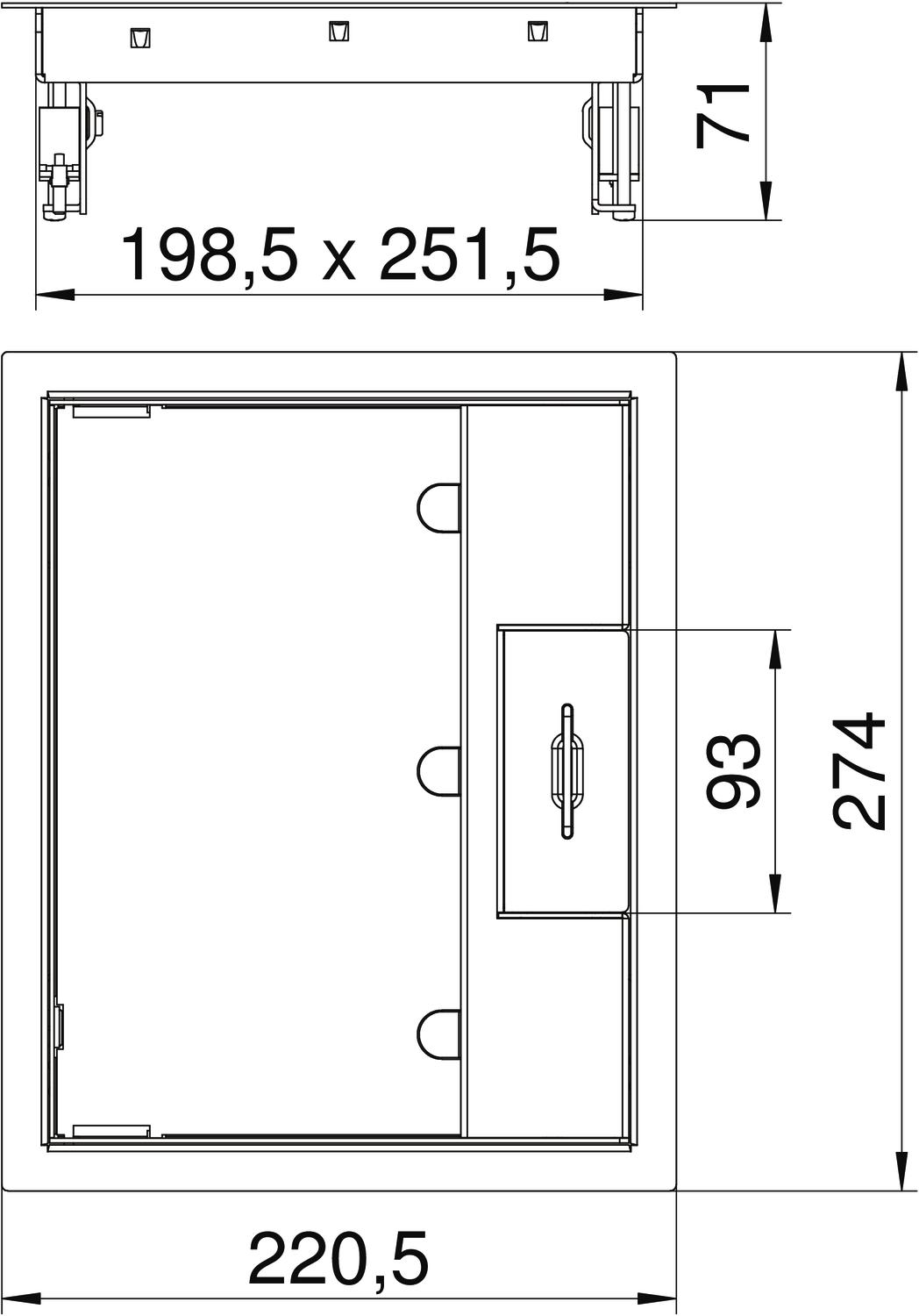

Dĺžka montážny rozmer 253 mm Dĺžka vonkajší rozmer 274 mm Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Max. tloušťka podlahové krytiny 10 mm Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky 6 Montážna hĺbka 78 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 9 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 274x221x70 Rozsah upínania D max. 61 mm Rozsah upínania D min. 3 mm S rámom pre podlahovú krytinu áno Šírka montážny rozmer 200 mm Šírka vonkajší rozmer 220,5 mm Stupeň krytia kód IK IK10 Typ montážneho systému MT3 / GB2 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie pravouhlý Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 78 mm Rozmery
Dĺžka 274 mm Šírka 220,5 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 18,9807 kg CO2e / 1 Kus CO₂ Footprint (GWP) 18,9807 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
