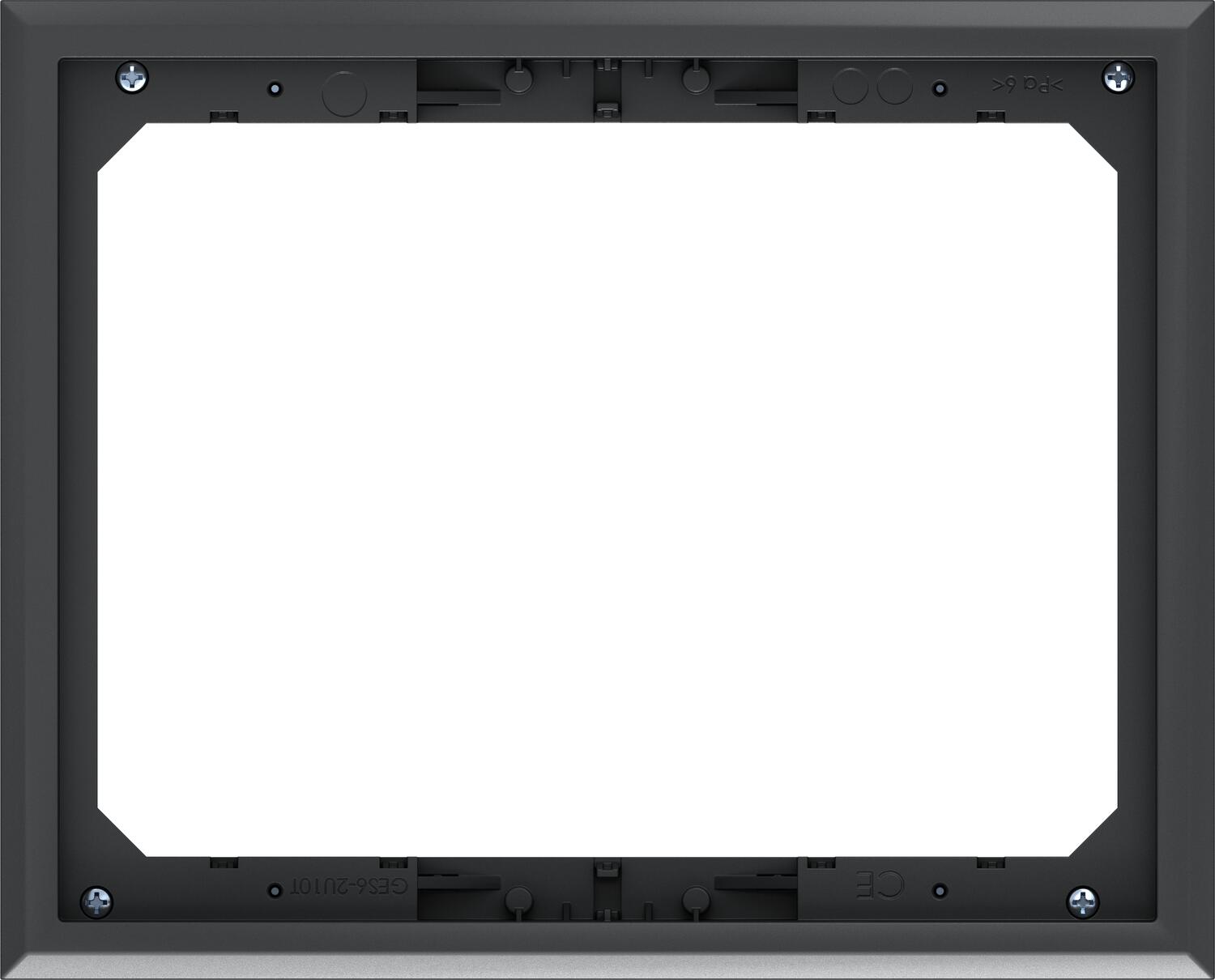

Prístrojová jednotka GES6 s posuvným uzáverom
Výr. č. 7405322 | EAN 4012195883623
- Popis produktu
-
Popis produktuPrístrojová jednotka s posuvným uzáverom až pre 9 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT3, použitie v kanálových systémoch a systémových podlahách v interiéri.
Ochranný rám pre podlahovú krytinu v sklopnom veku prednastavený na 5 mm, v prípade potreby možnosť nastavenia na 3, 8 alebo 10 mm.
Prístrojová jednotka s posuvným uzáverom, 3-komorová, na zabudovanie montážneho nosiča MT6. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT2.
Ochranný rám pre podlahovú krytinu v sklopnom veku prednastavený na 5 mm, v prípade potreby možnosť nastavenia na 3, 8 alebo 10 mm.
-
- Technické údaje
-
Technické údaje

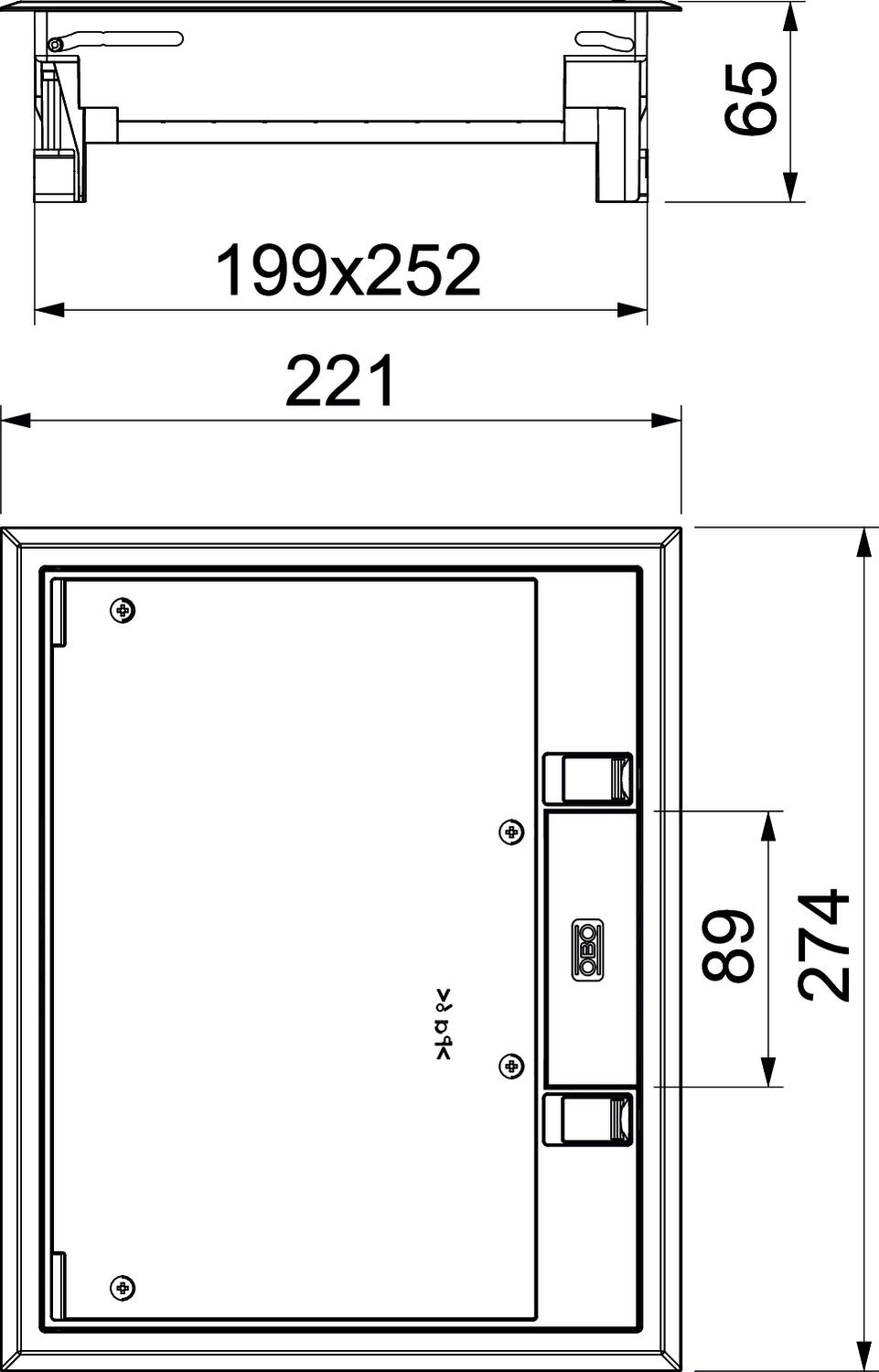

Certifikáty VDE CO₂ stopa (GWP) od kolísky po bránu 4,0824 kg CO₂e / 1 Kus Dĺžka 221 mm Dĺžka montážny rozmer 201 mm Dĺžka vonkajší rozmer 221 mm Farba grafitová čierna; RAL 9011 Floor covering thickness max. 10 mm Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Posuvný uzáver Menovitá veľkosť pre prístrojové jednotky 6 Montážna hĺbka 73 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 9 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 274x221x66 S rámom pre podlahovú krytinu áno Šírka 274 mm Šírka montážny rozmer 253 mm Šírka vonkajší rozmer 274 mm Stupeň krytia kód IK IK08 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 2 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie pravouhlý Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška 65 mm Výška mazaniny min. 73 mm Výška podlahy min. 73 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
List technických údajov GES6-2U10T 9011 / 7405322 , 0.24MB , pdfEÚ Vyhlásenie o zhode GES6-2U10T 9011 / 7405322 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfNávod na montáž Návod na montáž GES 2U , 0.19MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
