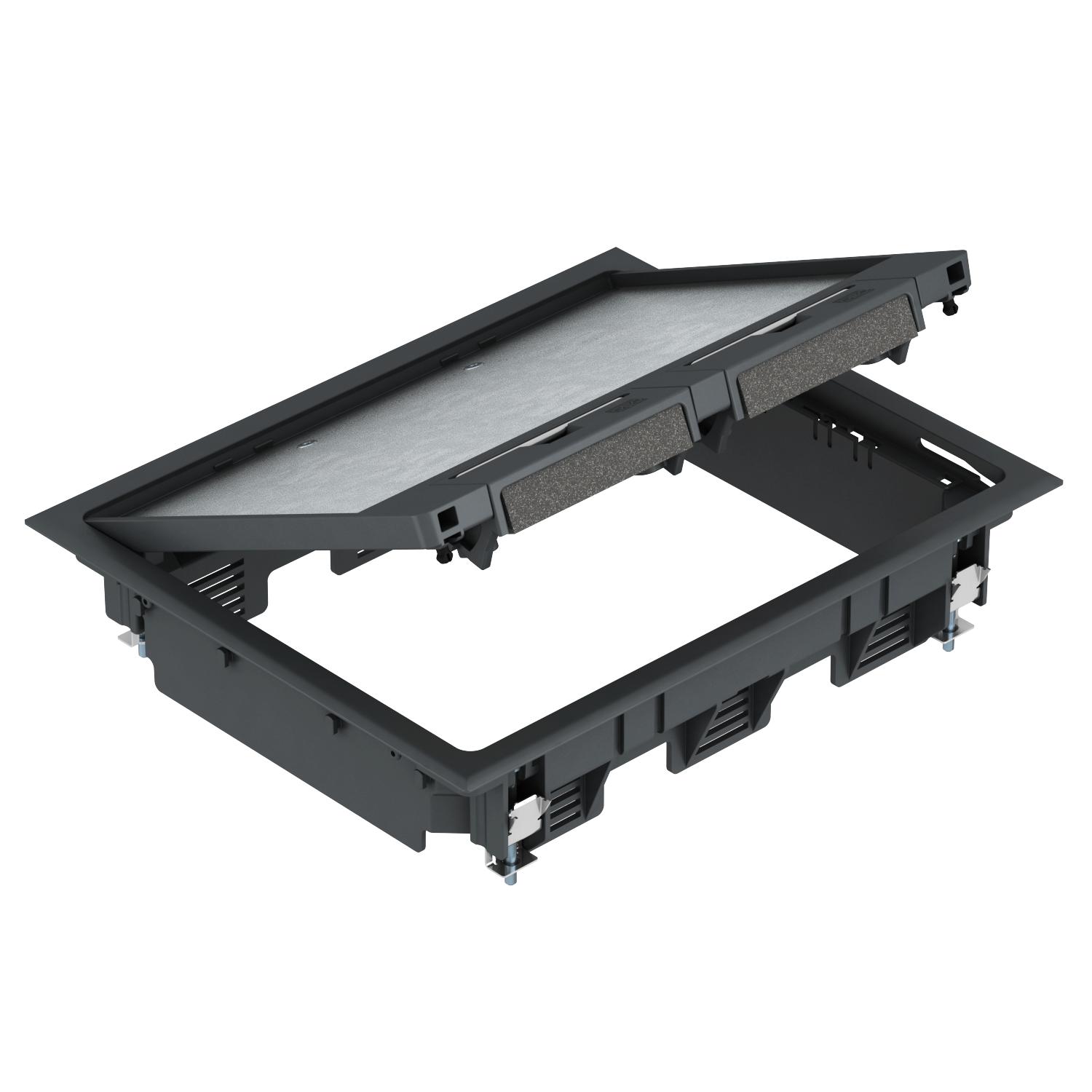

Prístrojová jednotka GES6 s držadlom
Výr. č. 7405312 | EAN 4012195103110
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 9 jednotlivých prístrojov Modul 45 v 3 univerzálnych nosičoch UT3, použitie v kanálových systémoch v interiéri.
Prístrojová jednotka s držadlom, 3-komorová, na zabudovanie montážneho nosiča MT6. Nainštalovať je možné 3 krycie platne typu konštrukcie APMT2.
Pre montáž dvojitej podlahy je potrebné objednať samostatné upevňovacie uholníky.
Použiť je možné až 6 inštalačných prístrojov s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje

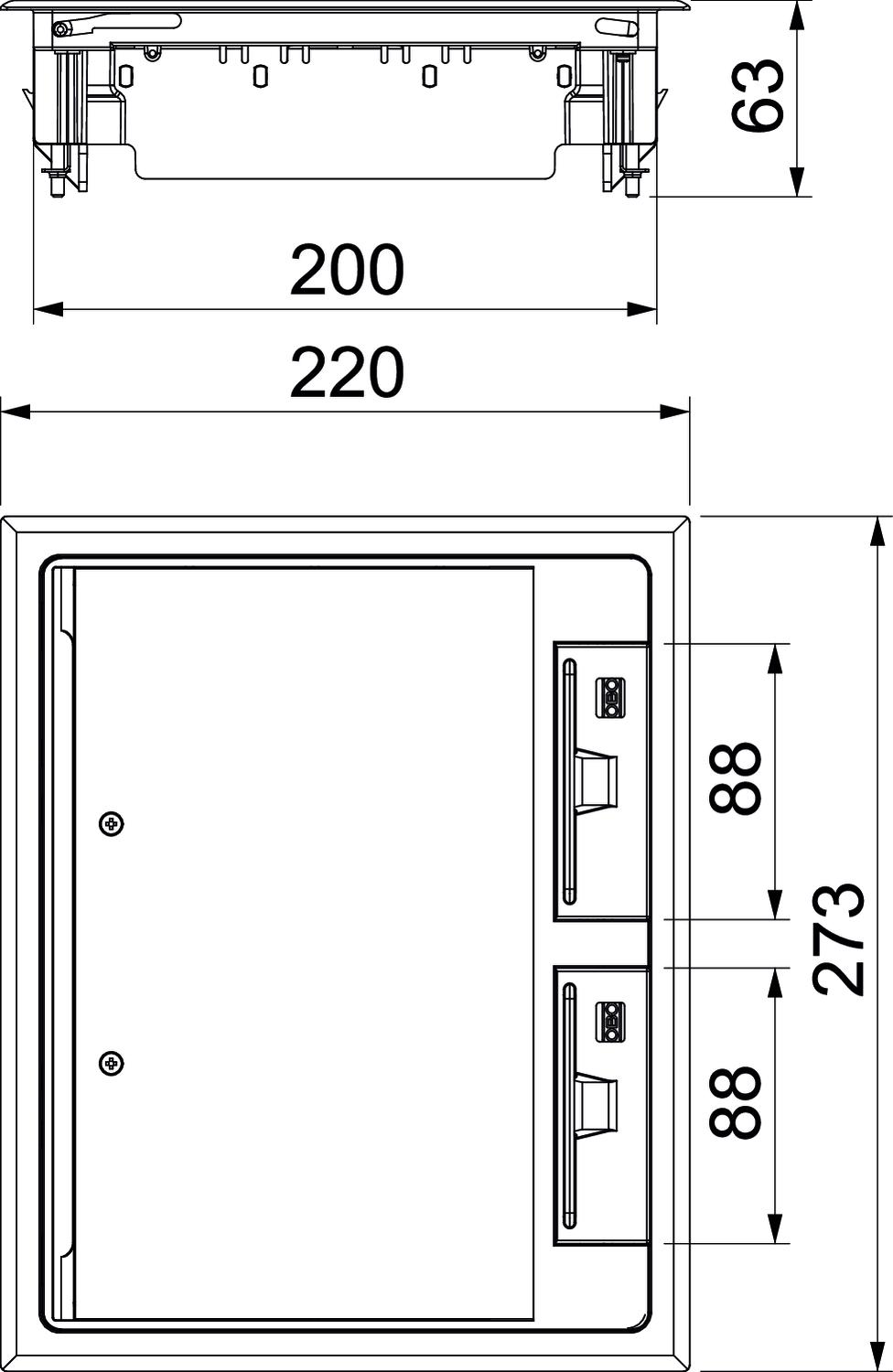

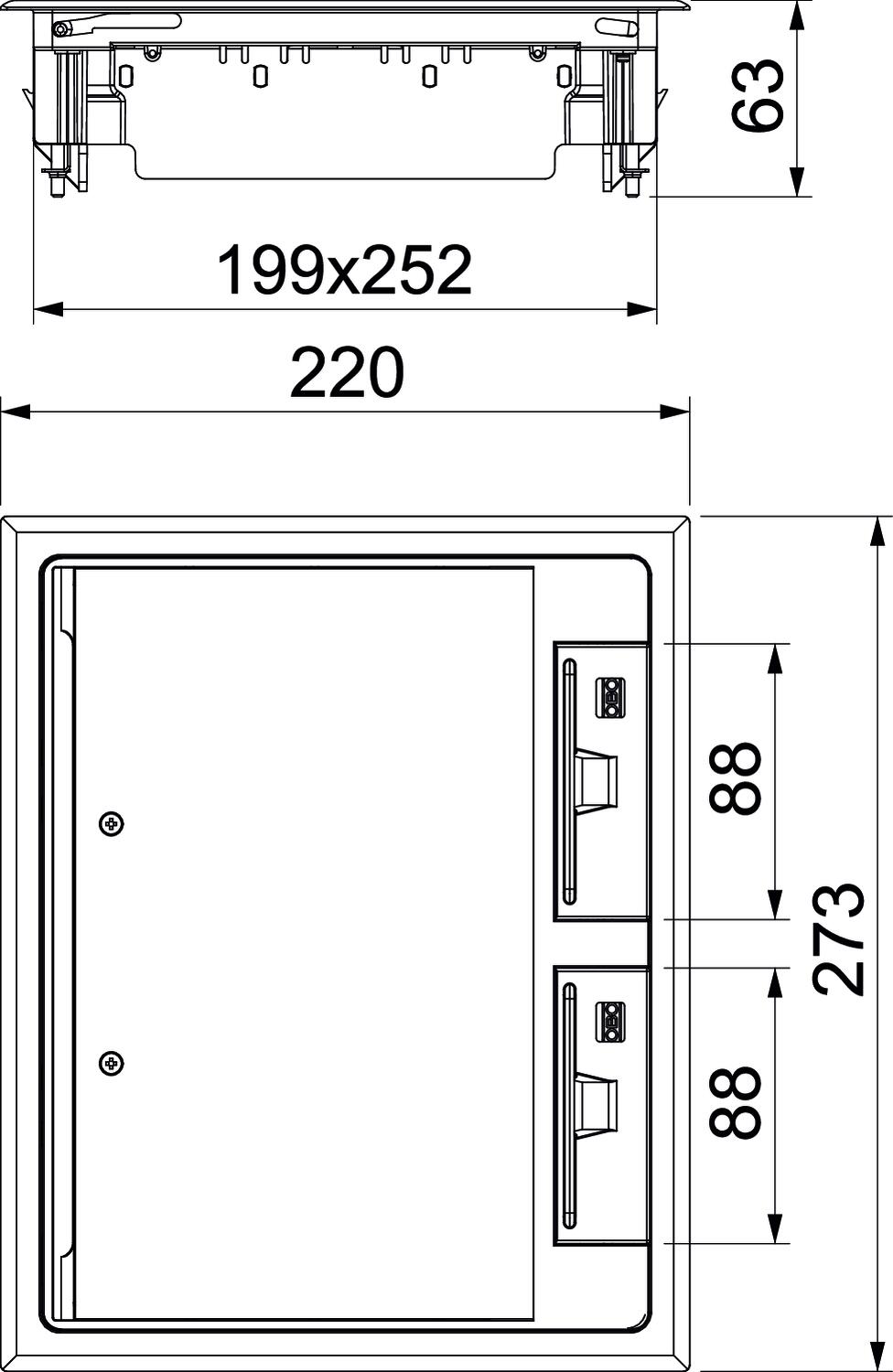

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 1,8068 kg CO2e / 1 Kus Dĺžka montážny rozmer 199 mm Dĺžka vonkajší rozmer 220 mm Farba grafitová čierna; RAL 9011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky 6 Montážna hĺbka 73 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Počet zabudovateľných prístrojov 9 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 273x220x61 Rozmer h 73 mm Rozsah upínania D max. 31 mm Rozsah upínania D min. 9 mm S rámom pre podlahovú krytinu áno Šírka montážny rozmer 252 mm Šírka vonkajší rozmer 273 mm Stupeň krytia kód IK IK08 Typ montážneho systému MT3 / GB2 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 2 500 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie pravouhlý Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 73 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
List technických údajov GES6 U 9011 / 7405312 , 0.28MB , pdfEÚ Vyhlásenie o zhode GES6 U 9011 / 7405312 , 0.12MB , pdfVyhlásenie o zhode Spojeného kráľovstva GES6 U 9011 / 7405312 , 0.09MB , pdfREACH Vyhlásenie o zhode GES6 U 9011 / 7405312 , 0.13MB , pdfRoHS Vyhlásenie o zhode GES6 U 9011 / 7405312 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
