Prístrojová jednotka GES6, použitie v dvojitých podlahách
Výr. č. 7405260 | EAN 4012195102847
- Popis produktu
-
Popis produktuPrístrojová jednotka pre 6 inštalačné prístroje v 3 univerzálnych nosičoch UT na použitie v dvojitých podlahách v interiéri. Upevňovací uholník s rozsahom upínania do 50 mm šírky platničky.
Rám na ochranu koberca, sklopný kryt a výstup pre šnúru z polyamidu.
Ochranný rám pre podlahovú krytinu v sklopnom veku 5 mm.
Možné použiť v spojení s montážnym nosičom MT. Nainštalovať je možné 3 krycie platne APMT5 pre 6 inštalačných prístrojov. Počet zabudovateľných inštalačných prístrojov je závislý od druhu inštalačných prístrojov.
-
- Technické údaje
-
Technické údaje

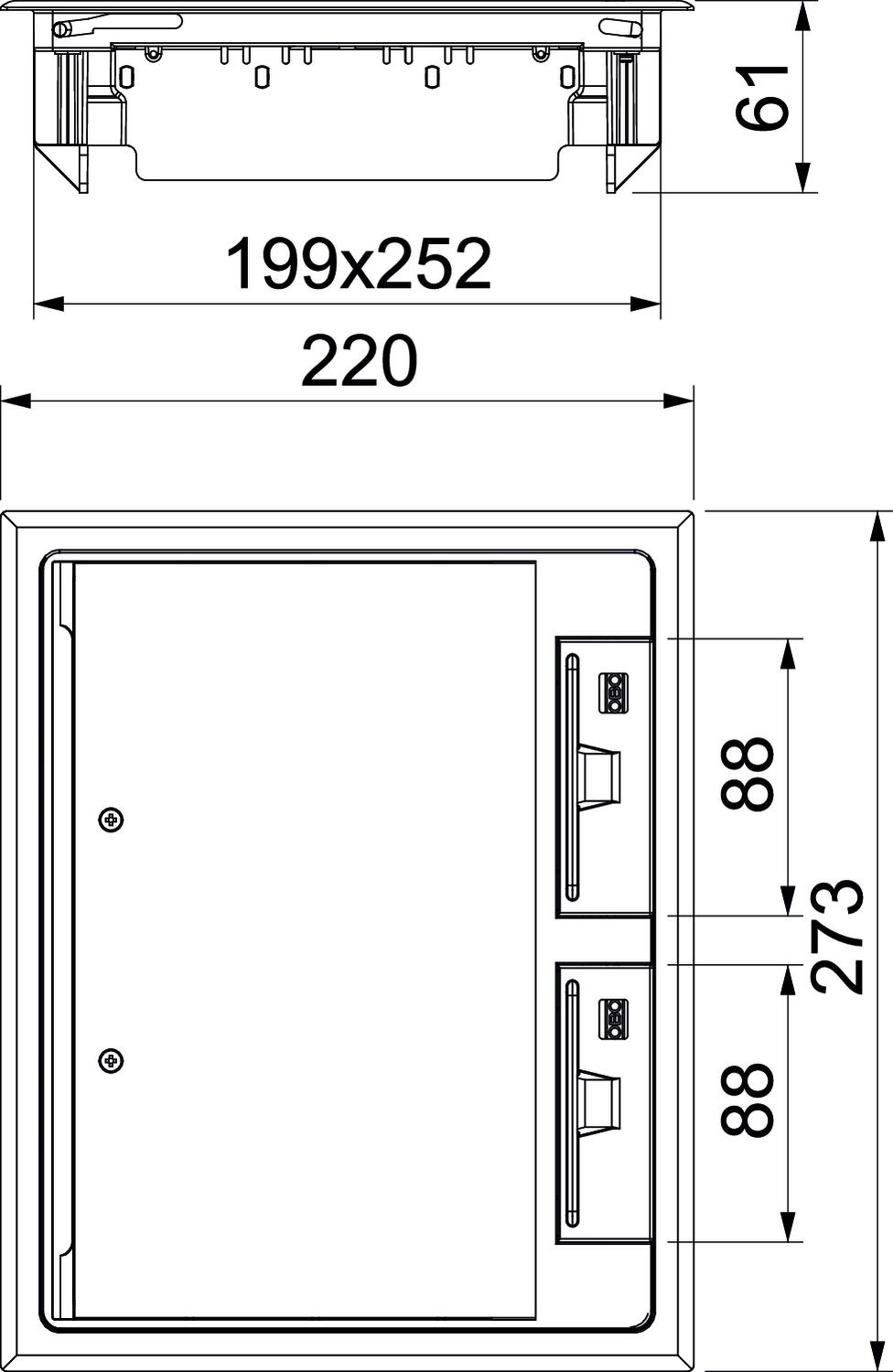

Certifikáty VDE Dĺžka montážny rozmer 199 mm Dĺžka vonkajší rozmer 220 mm Farba oceľovosivá; RAL 7011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Montážna hĺbka 73 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 3 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 273x220x61 Rozmer h 73 mm S rámom pre podlahovú krytinu áno Šírka montážny rozmer 252 mm Šírka vonkajší rozmer 273 mm Stupeň krytia kód IK IK08 Údržba dna suchá Vhodné na mokrú údržbu nie Vhodné na podlahový kanál nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie pravouhlý Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 73 mm - Všetky typy
- Na stiahnutie
-
List technických údajov GES6 DB 7011 / 7405260 , 0.20MB , pdfKatalóg Podlahové systémy , 2.10MB , pdfEÚ Vyhlásenie o zhode GES6 DB 7011 / 7405260 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
