Prístrojová jednotka GES4M-2 s držadlom
Výr. č. 7405191 | EAN 4012196028726
- Popis produktu
-

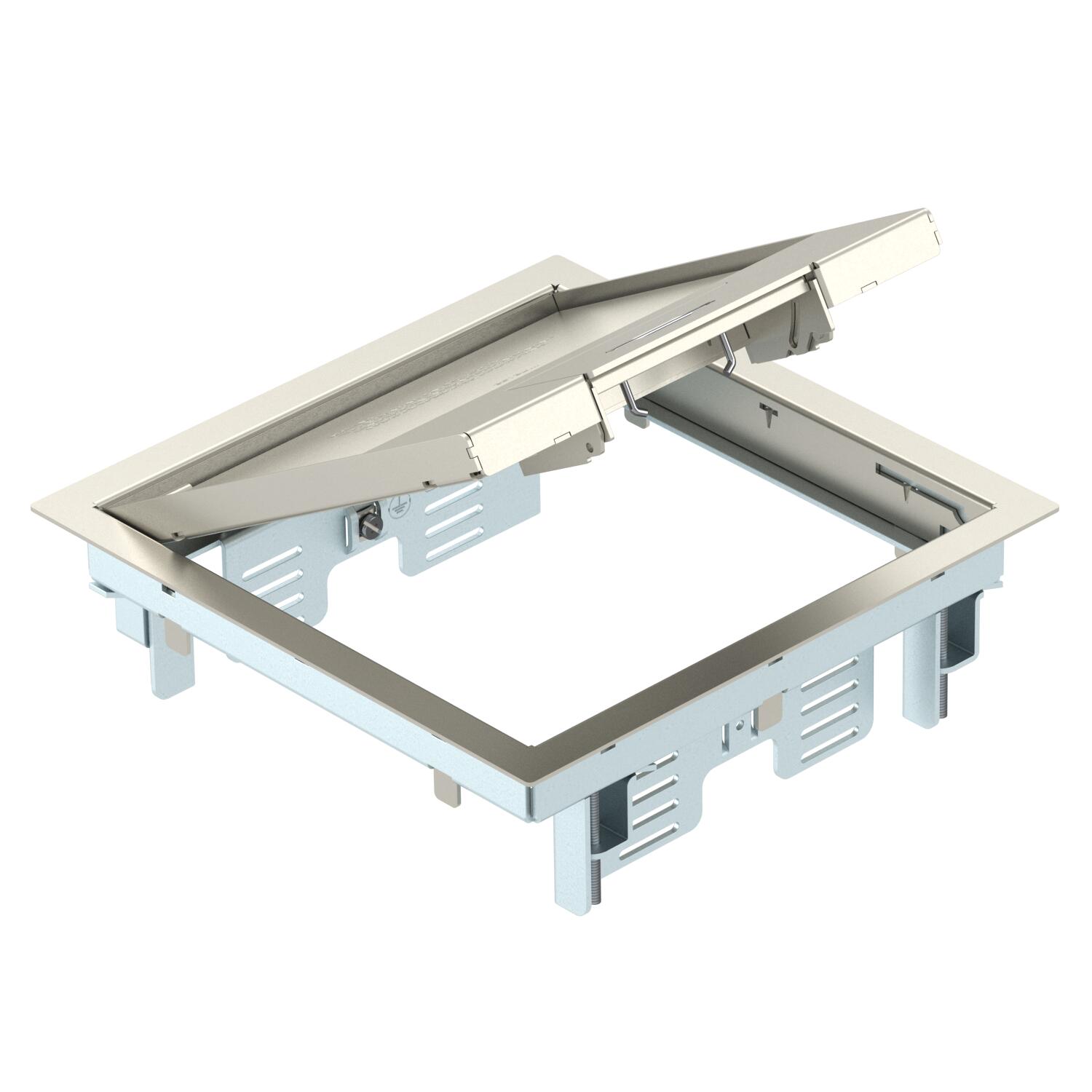

Popis produktuPrístrojová jednotka s držadlom až pre 6 jednotlivých prístrojov Modul 45 v 2 univerzálnych nosičoch UT3, použitie v kanálových systémoch a systémových podlahách v interiéri.
Zaisťovacie segmenty z pozinkovaného oceľového plechu

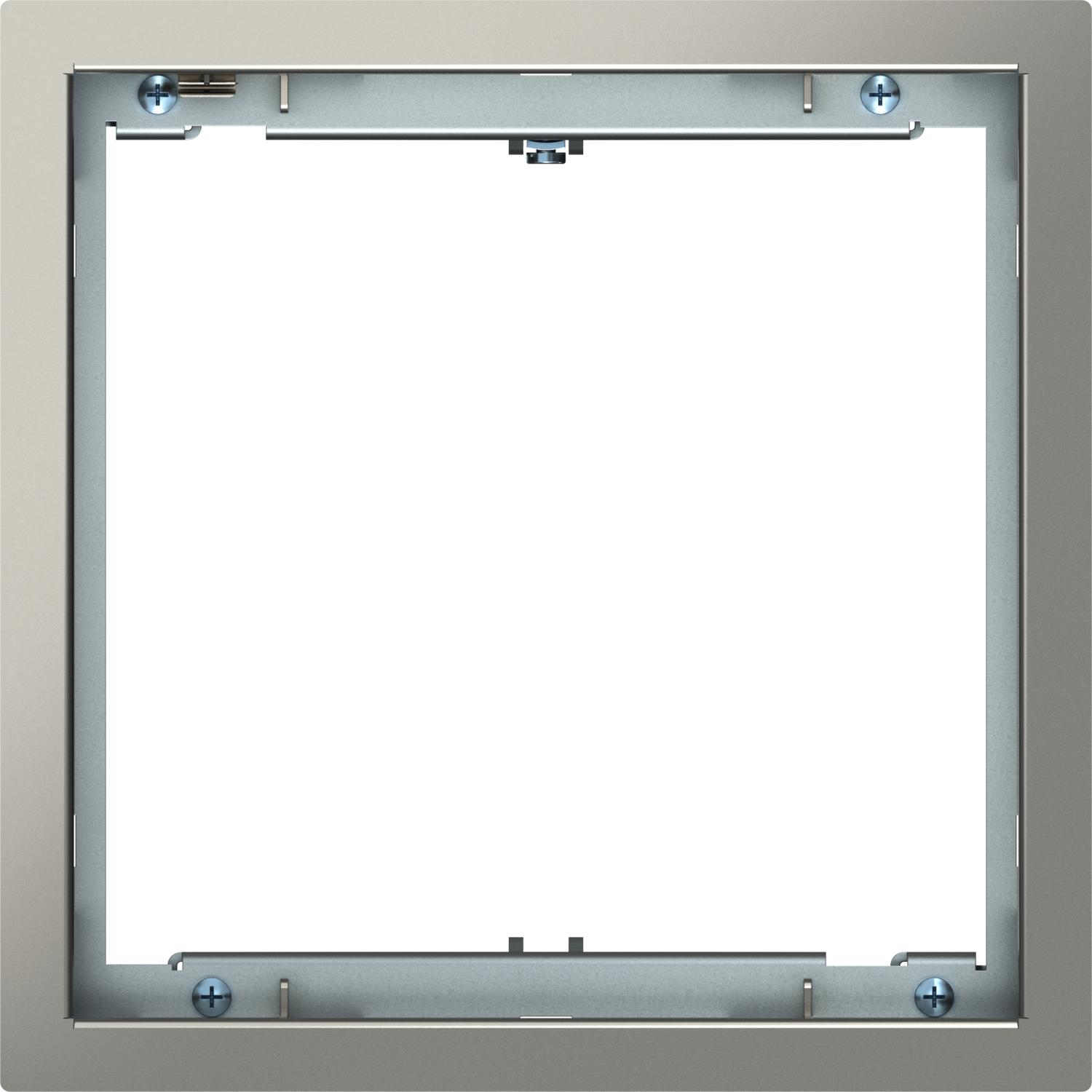

Prístrojová jednotka s držadlom, 2-komorová, na zabudovanie montážneho nosiča MT4. Nainštalovať je možné 2 krycie platne typu konštrukcie APMT2.
Použiť je možné až 4 inštalačné prístroje s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje

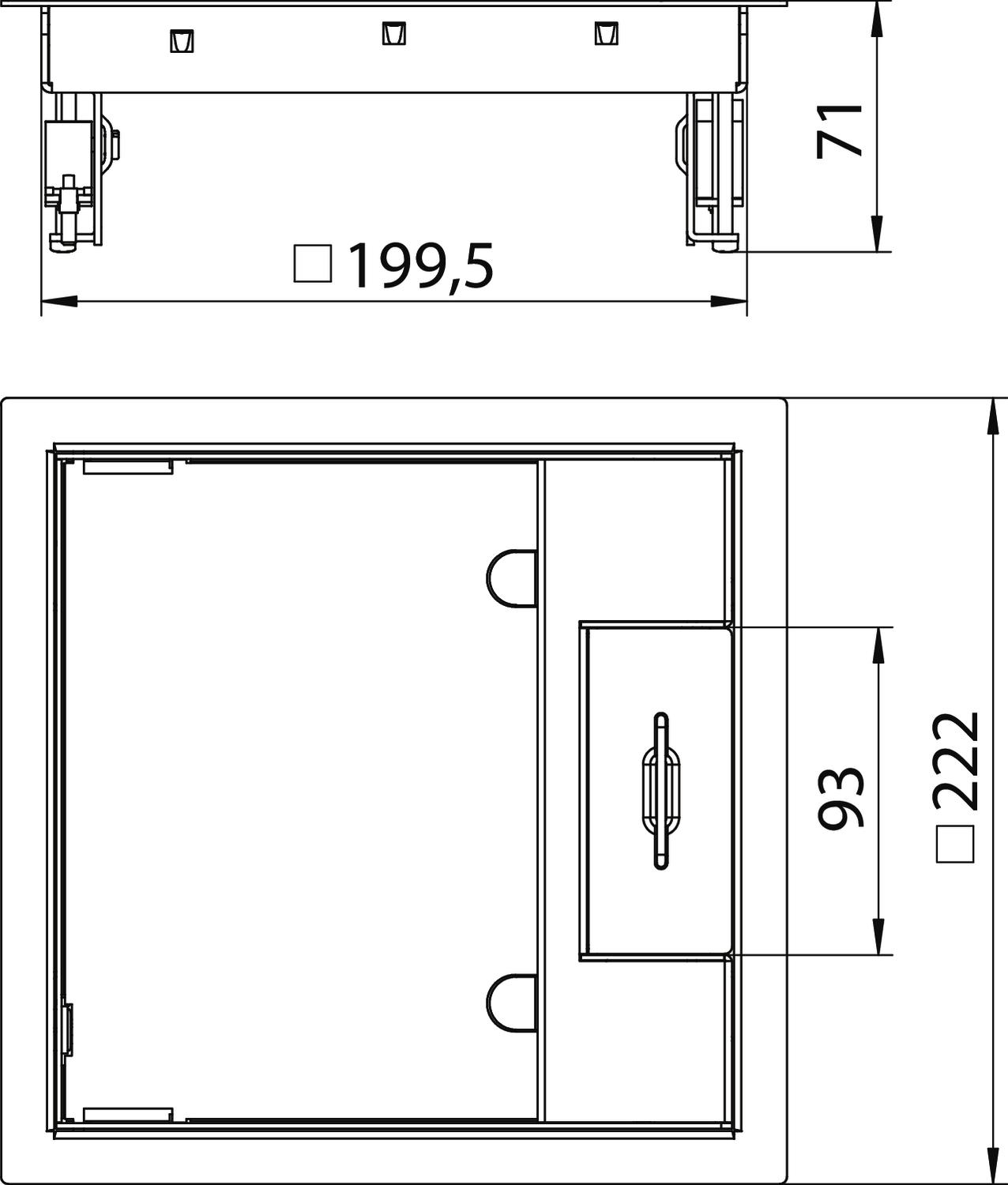

Certifikáty VDE Dĺžka montážny rozmer 201 mm Dĺžka vonkajší rozmer 222 mm Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Max. tloušťka podlahové krytiny 10 mm Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky 4 Montážna hĺbka 78 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 2 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 223x223x70 Rozsah upínania D max. 61 mm Rozsah upínania D min. 3 mm S rámom pre podlahovú krytinu áno Šírka montážny rozmer 201 mm Šírka vonkajší rozmer 222 mm Stupeň krytia kód IK IK10 Typ montážneho systému MT3 / GB2 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 5 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 78 mm Rozmery
Dĺžka 222 mm Šírka 222 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 15,4339 kg CO2e / 1 Kus CO₂ Footprint (GWP) 15,4339 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
