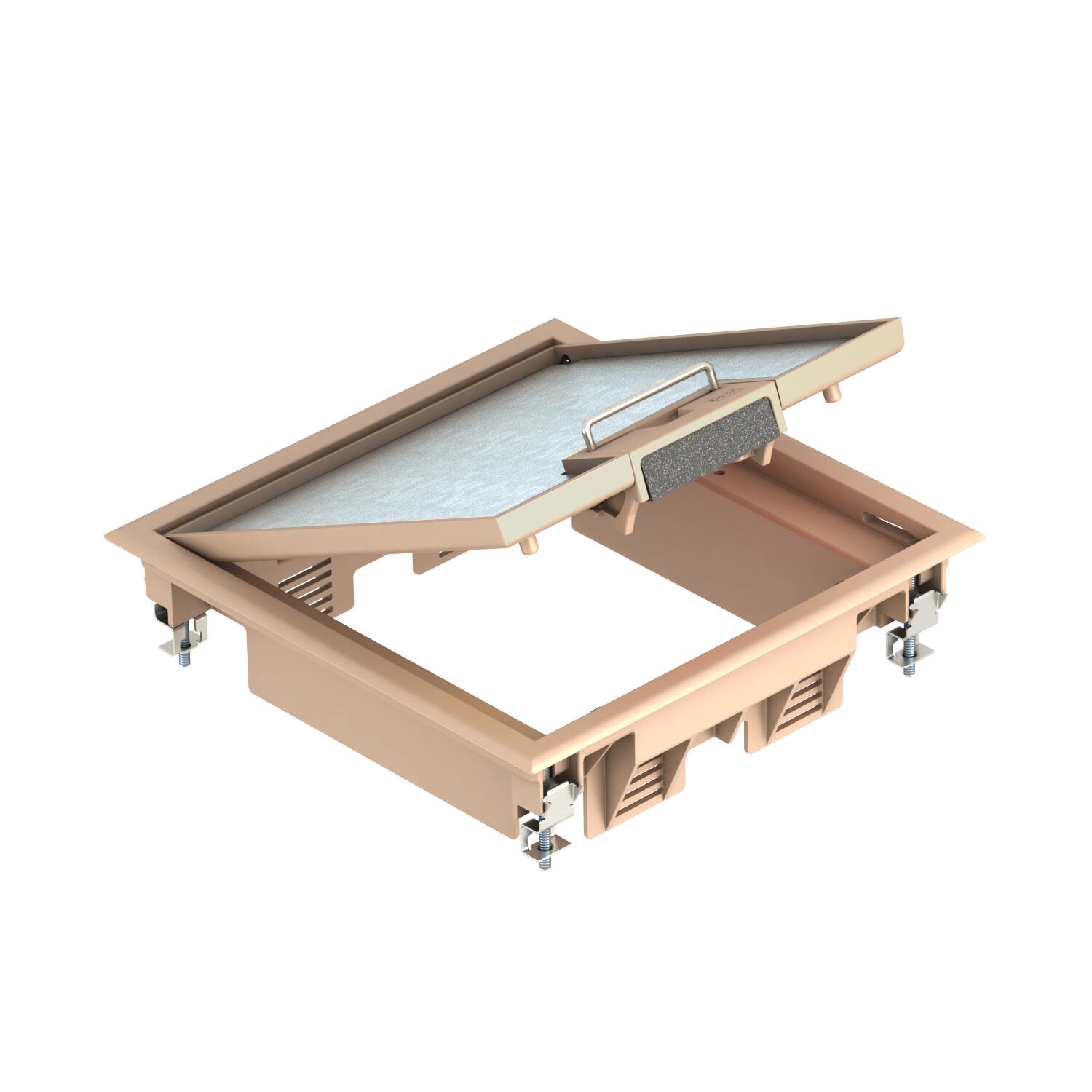

Prístrojová jednotka GES4 s držadlom
Výr. č. 7405204 | EAN 4012195102601
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 6 jednotlivých prístrojov Modul 45 v 2 univerzálnych nosičoch UT3, použitie v kanálových systémoch a systémových podlahách v interiéri.
Prístrojová jednotka s držadlom, 2-komorová, na zabudovanie montážneho nosiča MT4. Nainštalovať je možné 2 krycie platne typu konštrukcie APMT2.
Použiť je možné až 4 inštalačné prístroje s 50-kovou centrálnou platňou.
-
- Technické údaje
-
Technické údaje

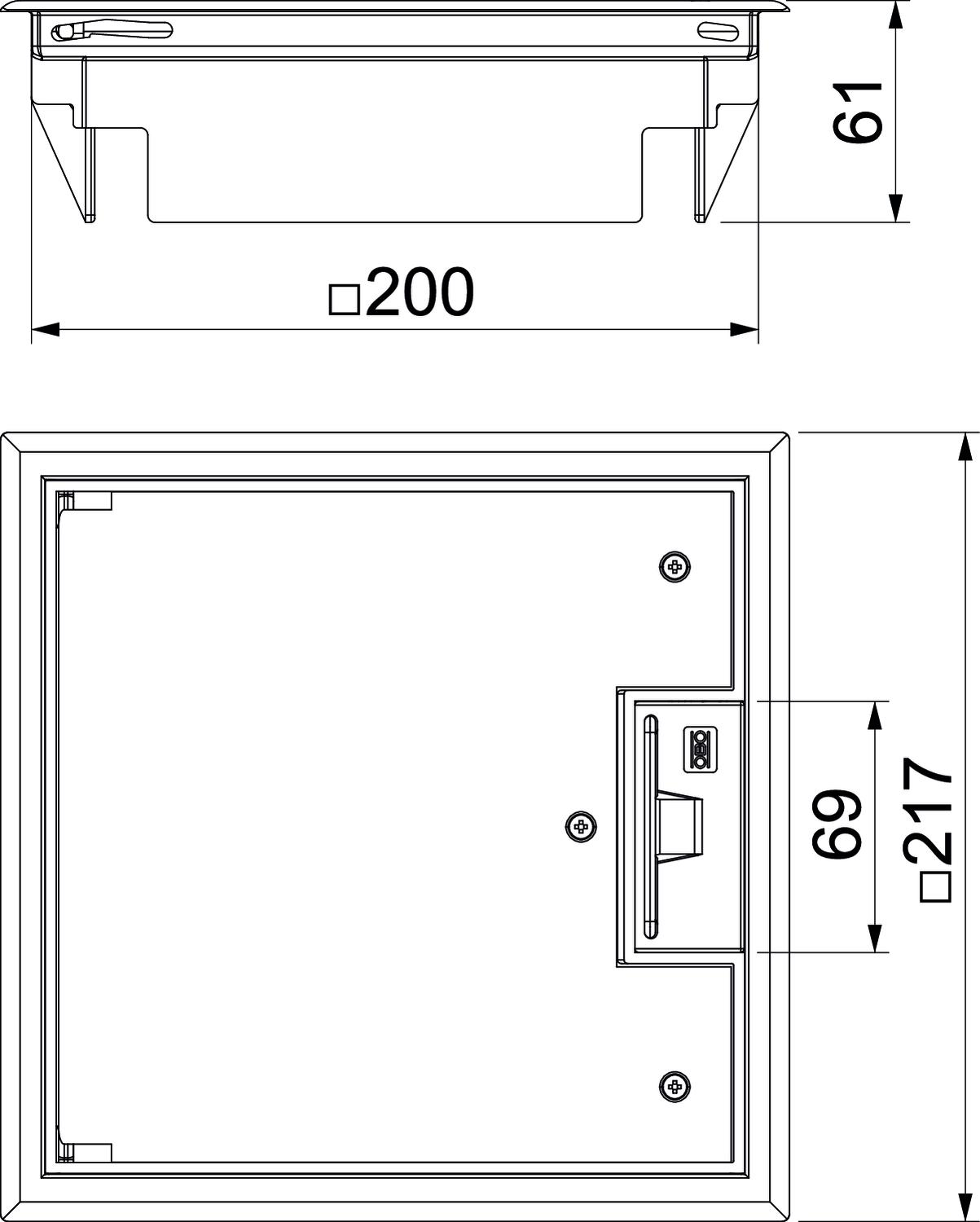

Certifikáty VDE Dĺžka montážny rozmer 200 mm Dĺžka vonkajší rozmer 217 mm Farba šedobéžová; RAL 1019 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky 4 Montážna hĺbka 73 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 2 Počet zabudovateľných prístrojov 6 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 217x217x61 Rozsah upínania D max. 32 mm Rozsah upínania D min. 9 mm S rámom pre podlahovú krytinu áno Šírka montážny rozmer 200 mm Šírka vonkajší rozmer 217 mm Stupeň krytia kód IK IK08 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 2 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál áno Vhodné na podpodlahový kanál prekrytý mazaninou áno Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 72 mm Rozmery
Rozmer h 73 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,77 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,77 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
