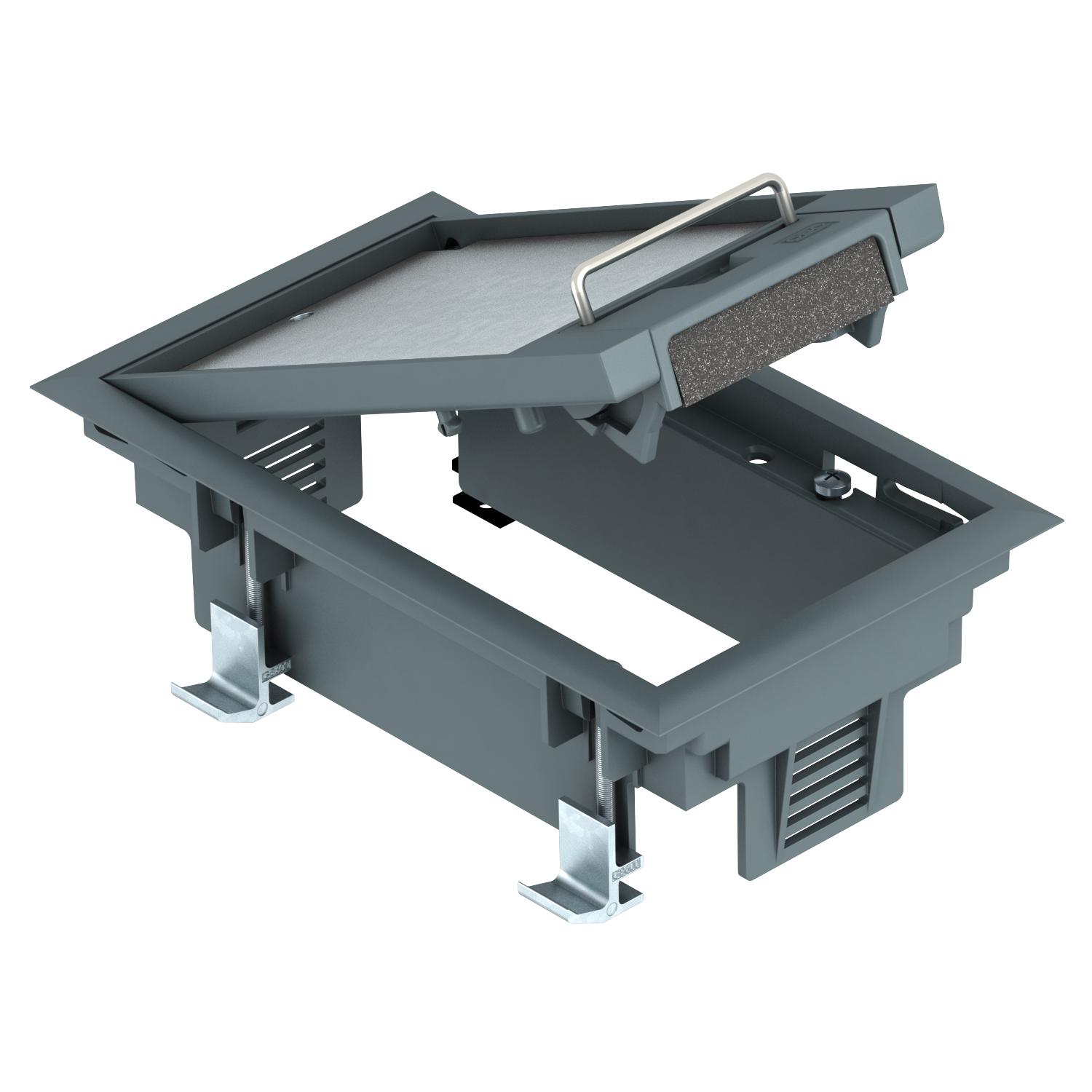

Prístrojová jednotka GES2DB s držadlom
Výr. č. 7405100 | EAN 4012195102113
- Popis produktu
-
Popis produktuPrístrojová jednotka s držadlom až pre 3 jednotlivé prístroje Modul 45 v jednom univerzálnom nosiči UT3, použitie v systémových podlahách v interiéri.
Prístrojová jednotka s držadlom, 1-komorová, na zabudovanie montážneho nosiča MT2.
-
- Technické údaje
-
Technické údaje

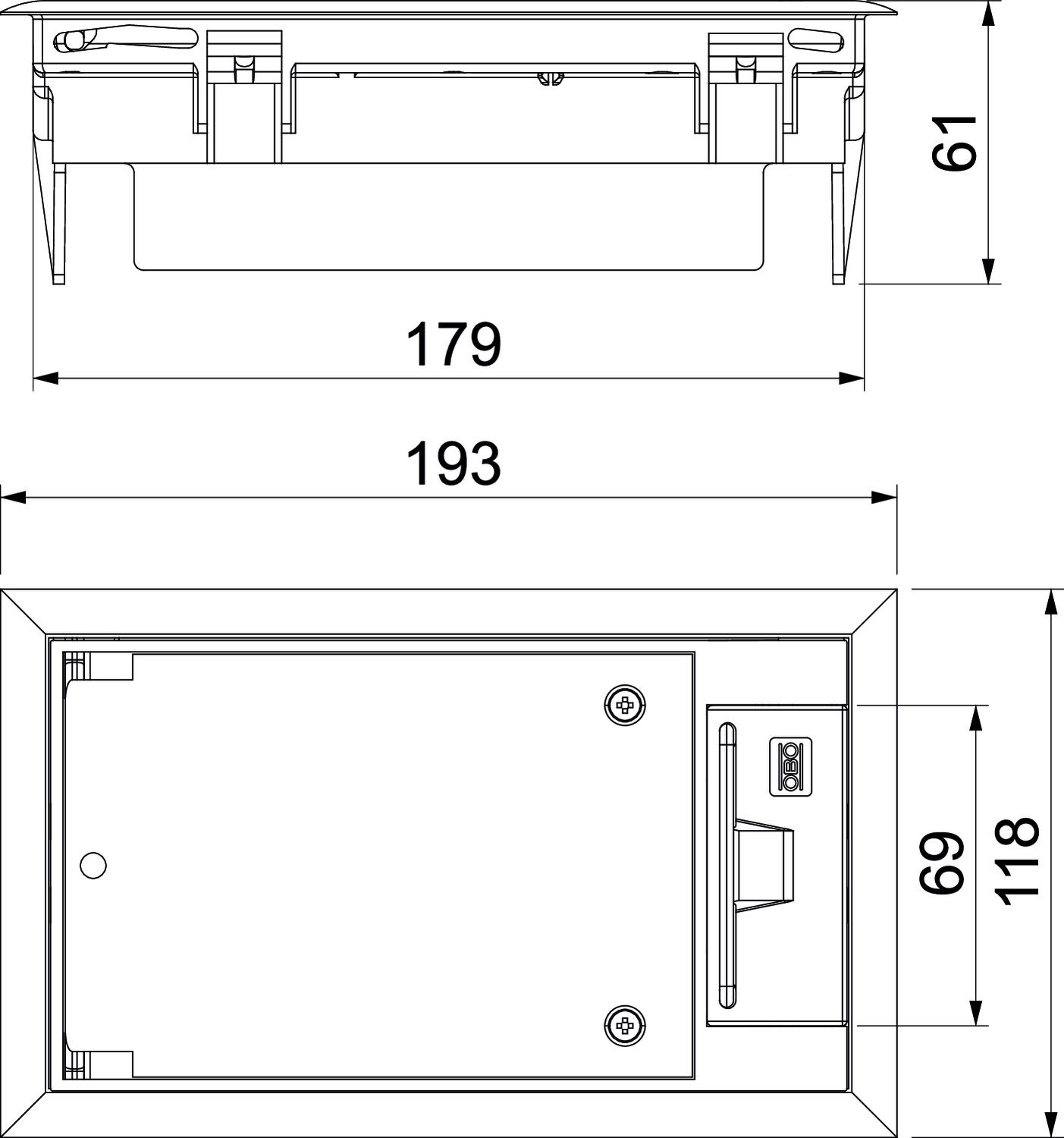

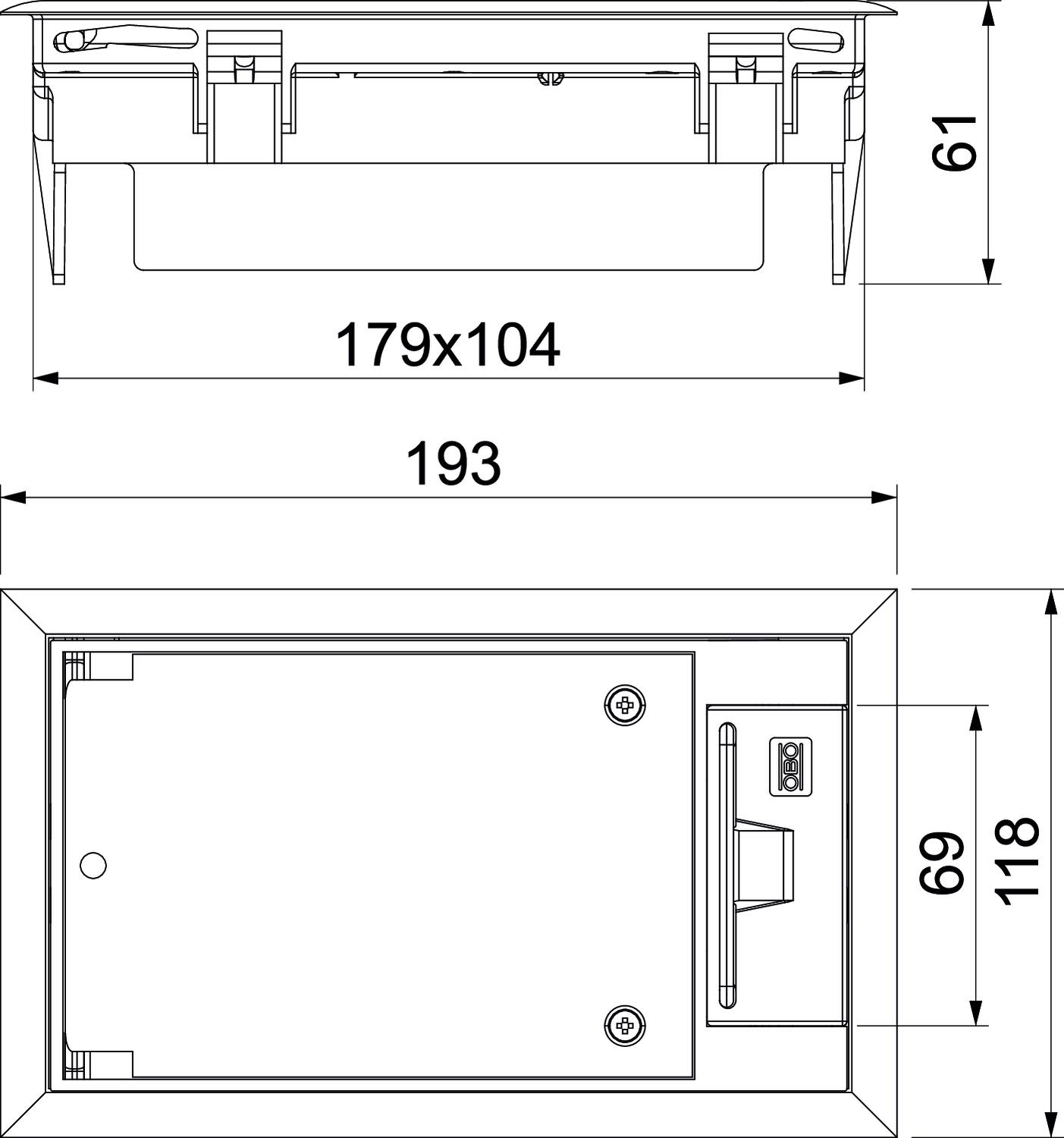

Certifikáty VDE CO₂ stopa (GWP) od kolísky po bránu 1,3417 kg CO₂e / 1 Kus Dĺžka montážny rozmer 180 mm Dĺžka vonkajší rozmer 194 mm Farba oceľovosivá; RAL 7011 Hrúbka podlahovej krytiny 5 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Polyamid Mechanizmus otvárania Držadlo Menovitá veľkosť pre prístrojové jednotky 2 Montážna hĺbka 73 mm Možnosť osadenia tesnenia nie Ochranný rám pre podlahovú krytinu áno Počet prístrojových vložiek 1 Počet zabudovateľných prístrojov 3 Prístrojový nosič na uchytenie prístrojových vložiek áno Rozmer 192x118x91 S rámom pre podlahovú krytinu áno Šírka montážny rozmer 104 mm Šírka vonkajší rozmer 118 mm Stupeň krytia kód IK IK08 Typ montážneho systému UT3 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 3 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie pravouhlý Vyhotovenie rámu Rám na ochranu koberca Vyhotovenie s veľkou nosnosťou nie Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška podlahy min. 73 mm - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Predĺženie zaisťovacieho segmentu
GES RV 7407536 2 Kus
Nosná doska 2 x typ C pre montážny nosič
MTM 2C 7407788 1 Kus
Montážny nosič pre zásuvky na pripojenie dátovej techniky, dĺžka systému 165 mm
MTU 2 7407836 1 Kus
Univerzálny nosič UT3, s krycou platňou pre prístroje Modul 45®, dĺžka systému 165 mm
UT3 45 3 7408723 1 Kus - Na stiahnutie
-
List technických údajov GES2 DB 7011 / 7405100 , 0.25MB , pdfEÚ Vyhlásenie o zhode GES2 DB 7011 / 7405100 , 0.13MB , pdfREACH Vyhlásenie o zhode GES2 DB 7011 / 7405100 , 0.12MB , pdfRoHS Vyhlásenie o zhode GES2 DB 7011 / 7405100 , 0.13MB , pdfSchválenie symbolov Schválenie symbolu VDE pre GES , 0.12MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
