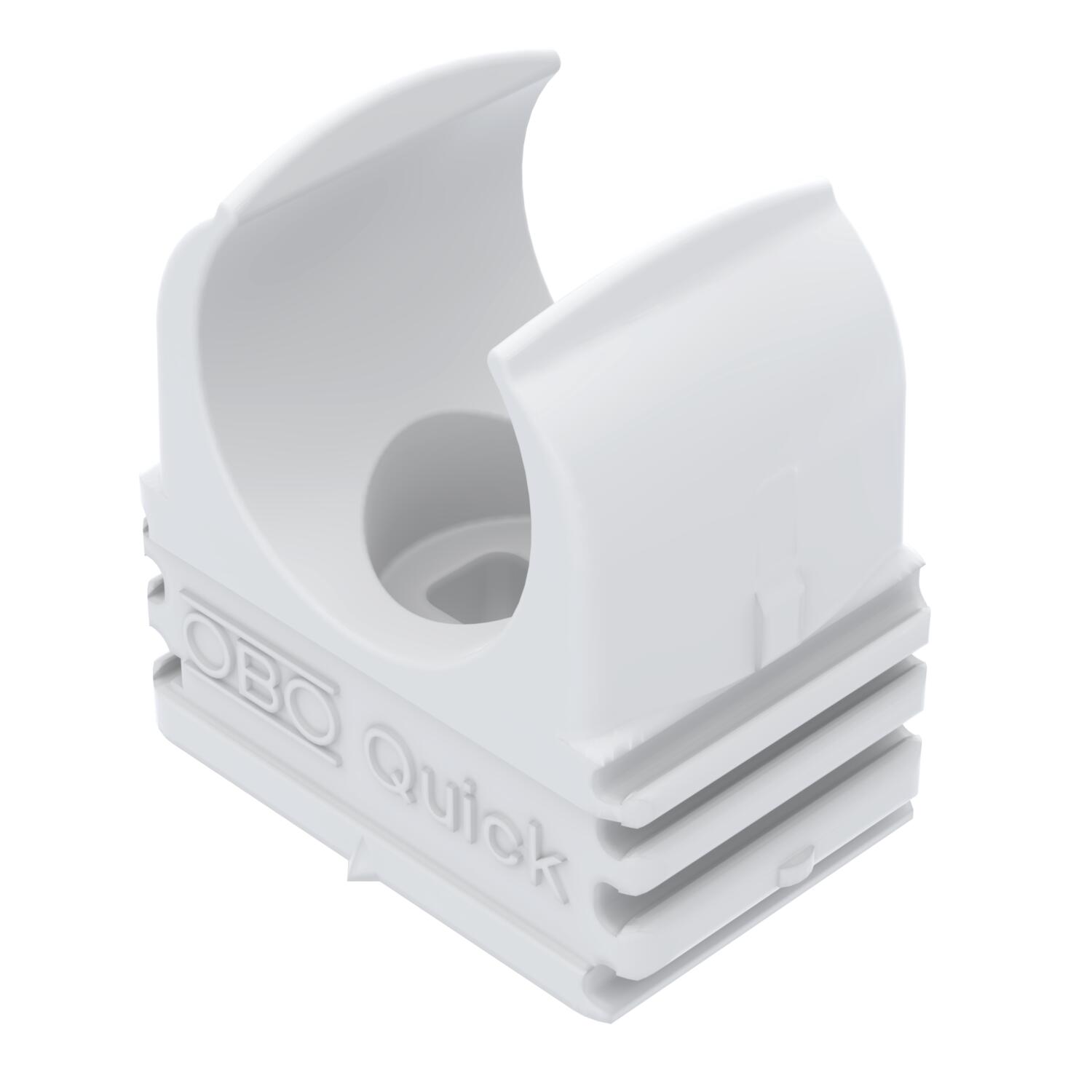

Príchytka Quick, ohňovzdorná, biela
Výr. č. 2149351 | EAN 4012195585671
- Popis produktu
-
Popis produktuNehorľavá príchytka na omietku na uchytenie metrických oceľových pancierových rúrok, ľahkých a ťažkých izolačných rúrok, ako aj elektroinštalačných rúrok Quick-Pipe. Univerzálne možnosti upevnenia na stenu a strop v interiéri a chránenom exteriéri. S pozdĺžnym otvorom na bočné vyrovnanie pri montáži pomocou skrutky do dreva a alebo natĺkacích hmoždín. Montáž rúrok bez použitia náradia. Možnosť zoradenia do radu aj s príchytkami OBO Quick alebo starQuick. Veľkosť M16 - M32 je možné naskrutkovať na závit M6. Odstup upevnenia 50 - 60 cm, max. hodnoty na vytiahnutie F pri priestorovej teplote 20° C, pozri tabuľku.
-
- Technické údaje
-
Technické údaje

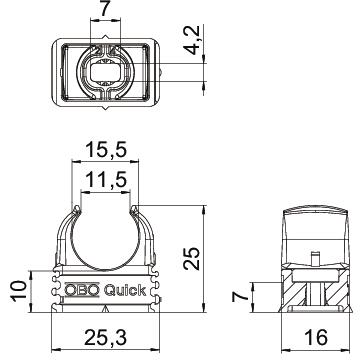

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,0114 kg CO2e / 1 Kus Farba čisto biela; RAL 9010 Hodnoty pre vytiahnutie 65 N Materiál Polypropylén Menovitá veľkosť/Text M16 Možnosť montáže vedľa seba áno Odolné voči UV nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C Počet káblov/rúr 1 Rozmer M16 Rozmer A 25,3 mm Rozmer B 16 mm Rozmer C 11,5 mm Rozmer D 15,5 mm Rozmer E 7 mm Rozmer F 4,2 mm Rozmer H 25 mm Rozmer h 10 mm Rozsah upínania D max. 16 mm Rozsah upínania D min. 16 mm S vložkou nie Spôsob upevnenia Otvor na skrutku zatvorené nie - Všetky typy
- Na stiahnutie
-
List technických údajov 2955 F M16 RW / 2149351 , 0.21MB , pdfBrožúra Quick Pipe , 1.44MB , pdfEÚ Vyhlásenie o zhode 2955 F M16 RW / 2149351 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva 2955 F M16 RW / 2149351 , 0.10MB , pdfREACH Vyhlásenie o zhode 2955 F M16 RW / 2149351 , 0.12MB , pdfRoHS Vyhlásenie o zhode 2955 F M16 RW / 2149351 , 0.12MB , pdfSchválenie symbolov Schválenie symbolu VDE príchytky Quick , 0.28MB , pdf
