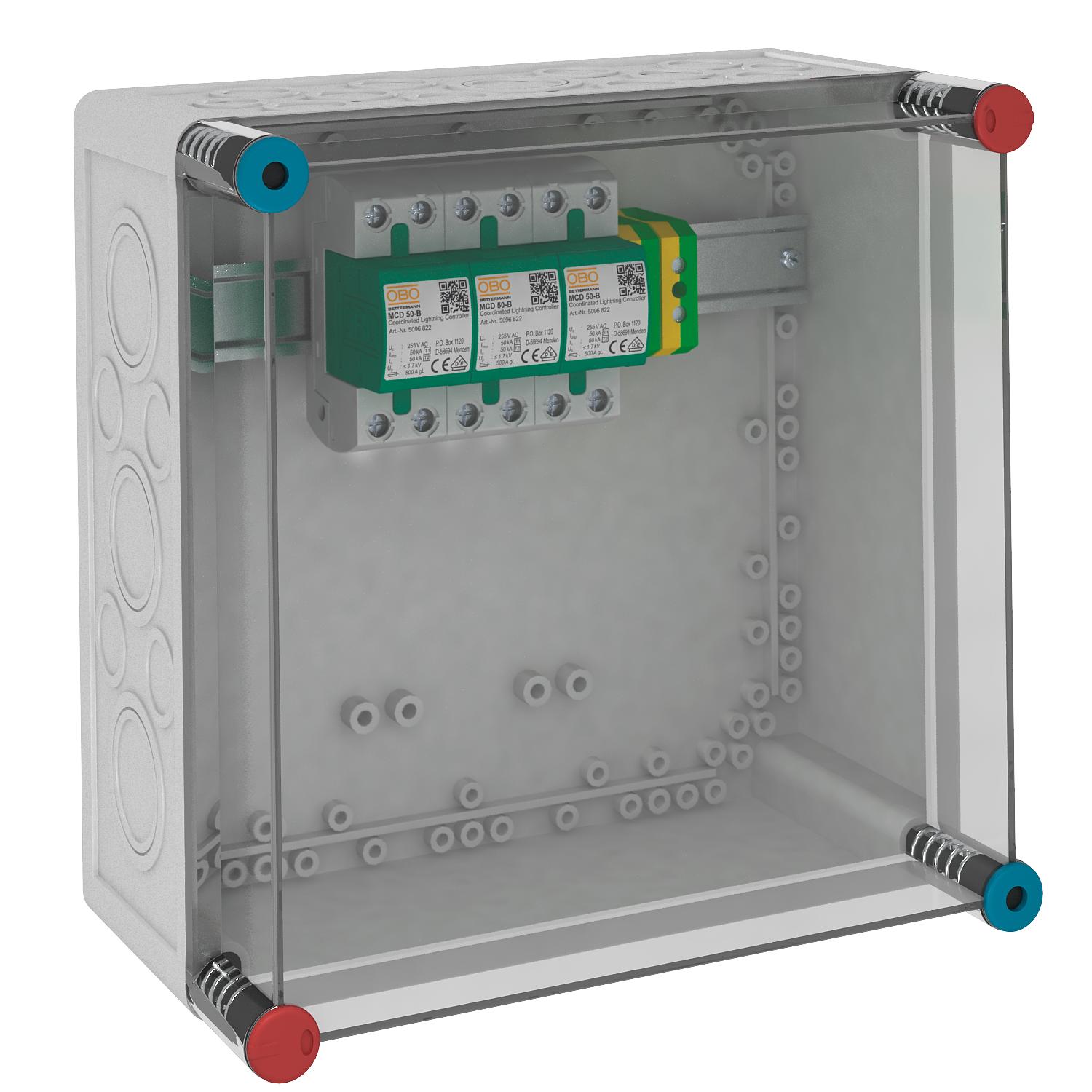

Pouzdro VG s MCD 50-B/3

Výr. č. 5096874 | EAN 4012195362029

Výr. č. / Typ	5096874 / MCD 50-B 3-VG

Provedení pólů	3

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP54

Popis produktu

Popis produktu

Kombinovaný svodič předem instalovaný v pouzdře IP 65 pro sítě TN-C.

VG ...: Systémové řešení s kombinovanými svodiči typu 1 + 2 podle EN 61643-11.

• LightningController MCD 50-B namontovaný v izolačním krytu IP65, kryt lze utěsnit
• Impulzní proud 150 kA (10/350 µs) / 50 kA (10/350) na pól, testováno BET
• Úroveň ochrany < 1,7 kV
• Zapouzdřená, nevyfukující jiskřiště
• Vhodné pro síťové systémy TN-C

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<100 ns
Diaľková signalizácia	áno

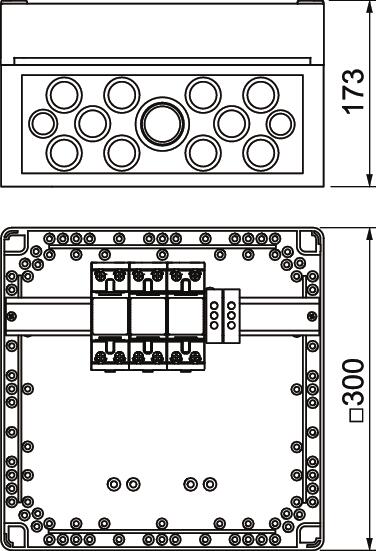

Dĺžka	300 mm
Druh vedenia pre prepäťové ochrany	Vedenie energie AC
Konfigurácia siete	TN-C
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	áno
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	0→2
Max. nadprúdová ochrana na strane siete	500
Maximálne predistenie	500 A
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie AC	255 V
OBO_Menovitý zaťažovací prúd (vstupná / výstupná svorka)	125 A

Ochranná úroveň [L-N]	≤1,7
Odolnosť voči skratu	10 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	10 kA
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3
Rázový prúd atmosférického výboja (10/350) [celkovo]	150 kA
Rázový zvodový prúd (8/20) [celkový]	150 kA
Rozmer	255V
Signalizácie na prístroji	žiadne
Šírka	300 mm
Skúšobná trieda typ 1	áno
Skúšobná trieda typ 2	áno
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP54
Vyfukujúci	nie
Výška	170 mm
