Pouzdro VG s MCD 50-B/3+1 3+N/PE | 255 | IP65

Pouzdro VG s MCD 50-B/3+1

Výr. č. 5096875 | EAN 4012195362036

Výr. č. / Typ	5096875 / MCD 50-B 3+1-VG

Provedení pólů	3+N/PE

Najvyššie trvalé napätie AC	255 V

Stupeň krytia	IP65

Popis produktu

Popis produktu

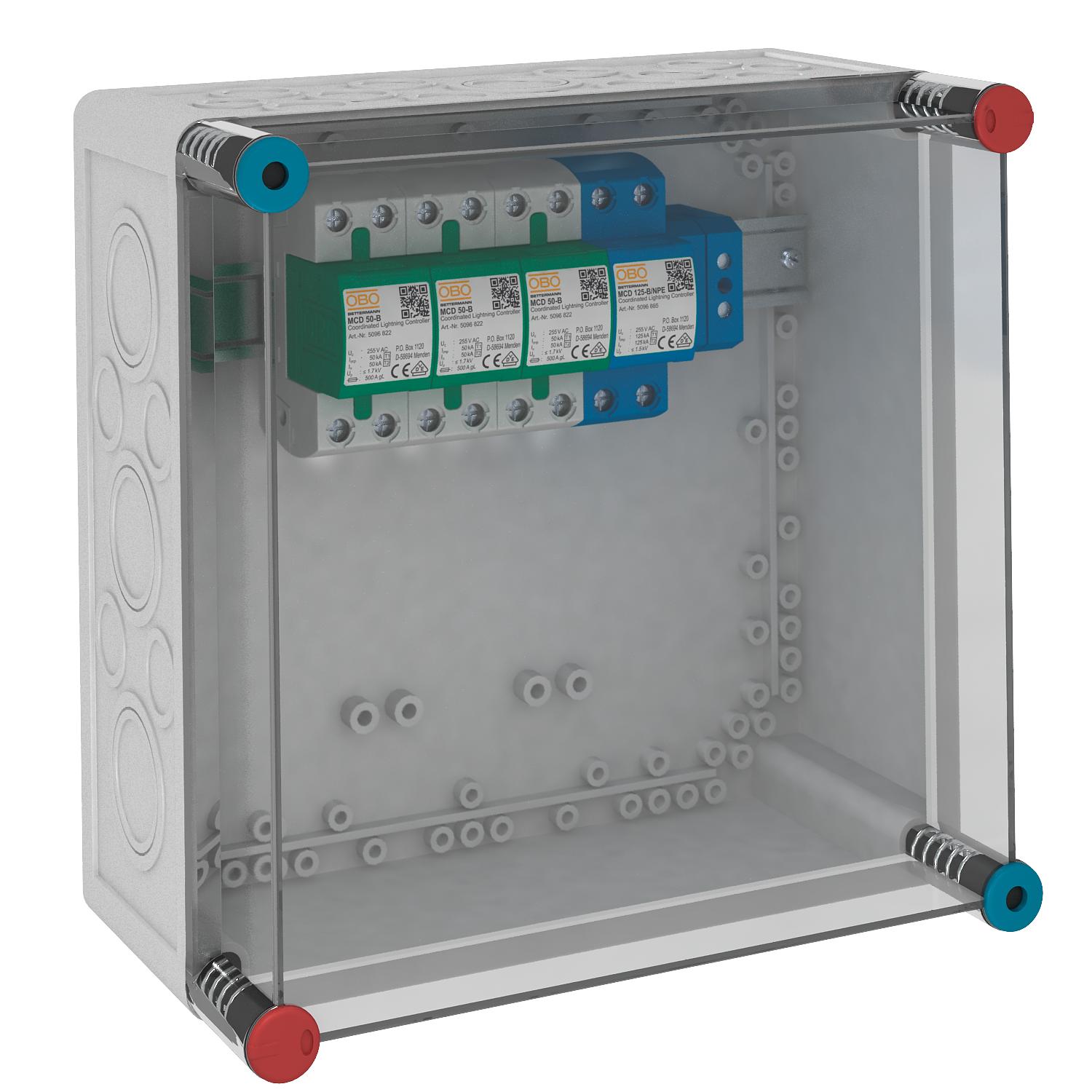

Kombinovaný svodič předem instalovaný v pouzdře IP 65 k použití v sítích TN-S a TT.

VG...: Systémové řešení svodiče bleskových proudů typ 1+2 dle EN 61643-11.

• LightningController MCD 50-B a MCD 125-B/NPE namontovaný v izolačním pouzdru IP65, pouzdro lze utěsnit
• Impulzní proud 125 kA (10/350 µs), testováno BET
• Úroveň ochrany < 1,7 kV (L-N) a < 1,5 kV (N-PE)
• Zapouzdřené, nevyfukující jiskřiště
• Vhodné pro síťové systémy TN-S a TT

Použití: Průmyslová zařízení a budovy s vnější ochranou před bleskem třídy I až IV.

Technické údaje

Technické údaje

Bleskový prúd (10/350 μs)	50 kA
Čas odozvy	<100 ns
CO2 stopa (GWP) od kolísky po bránu	9,332 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Konfigurácia siete	ostatné
Konfigurácia siete DC	nie
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	áno
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	áno
Konfigurácia siete TN-S	áno
Konfigurácia siete TT	áno
LPZ	0→2
Max. nadprúdová ochrana na strane siete	500
Maximálne predistenie	500 A
Menovité napätie AC (50 / 60 Hz)	230 V
Menovitý nárazový prúd zvodu (8/20 µs)	50 kA
Najvyššie trvalé napätie AC	255 V
Ochranná úroveň [L-N]	≤1,7

Odolnosť voči skratu	25 kA
Odolnosť voči skratu pri max. nadprúdovej ochrane na strane siete	25 kA
Prevádzková teplota max.	85 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	50 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) min.	10 mm²
Provedení pólů	3+N/PE
Rázový prúd atmosférického výboja (10/350) [celkovo]	125 kA
Rázový zvodový prúd (8/20) [celkový]	125 kA
Rozmer	255V
Schopnosť zhášania následného prúdu (eff) [N-PE]	25 kA
Signalizácie na prístroji	žiadne
Skúšobná trieda typ 1	áno
SPD podľa IEC 61643-1	class I+II
SPD podľa STN EN 61643-11	Typ 1+2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP65
Teplotný rozsah použitia max.	85 °C
Teplotný rozsah použitia min.	-40 °C
Vyfukujúci	nie
