Podlahová zásuvka UDHOME2, se šňůrovým vývodem a drážkou pro podlahovou krytinu, neosazená, mosaz Rám pre podlahovú krytinu

Podlahová zásuvka UDHOME2, se šňůrovým vývodem a drážkou pro podlahovou krytinu, neosazená, mosaz

Výr. č. 7368346 | EAN 4012196692507

Výr. č. / Typ	7368346 / UDHOME2 GM15

Vyhotovenie veka	Rám pre podlahovú krytinu

Popis produktu

Popis produktu

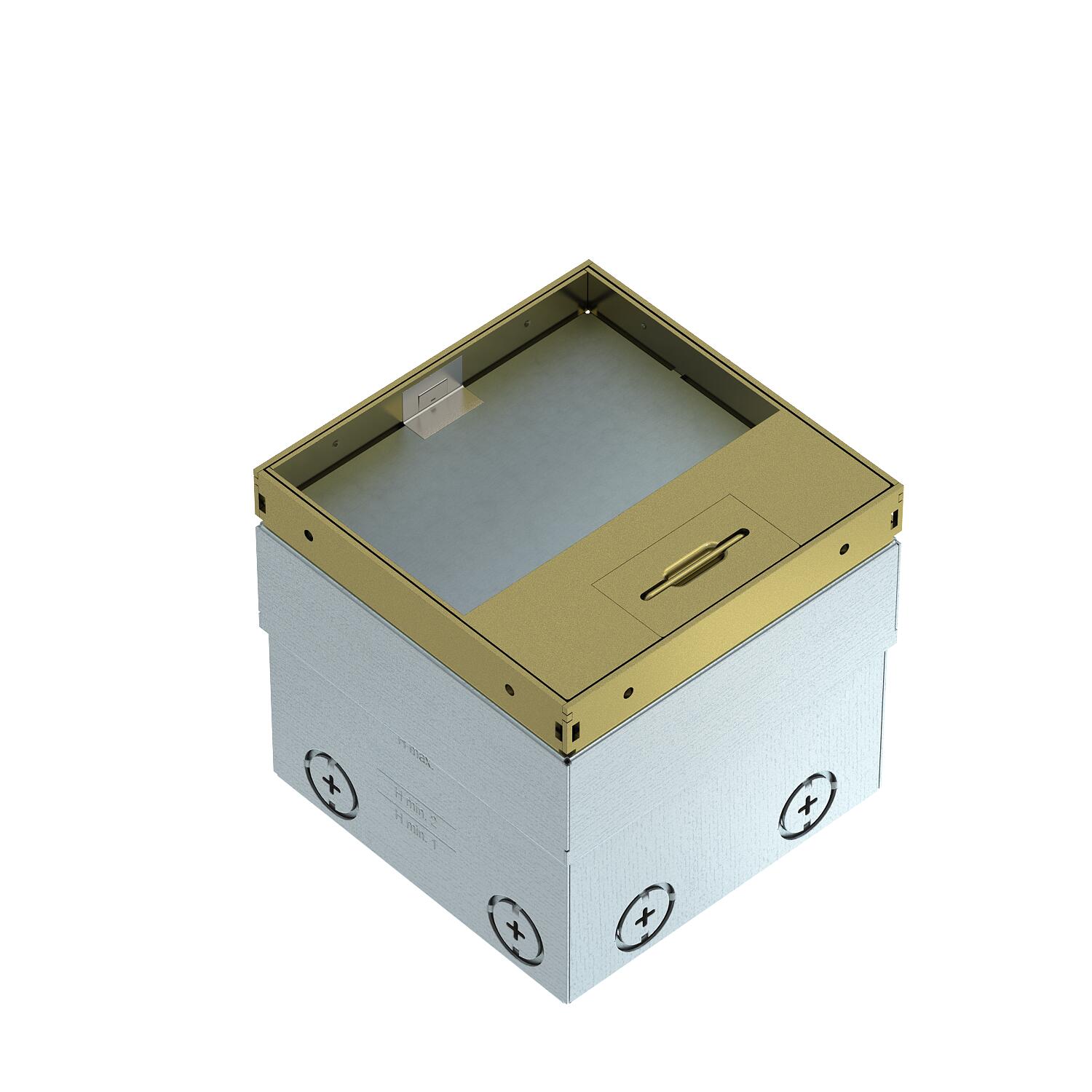

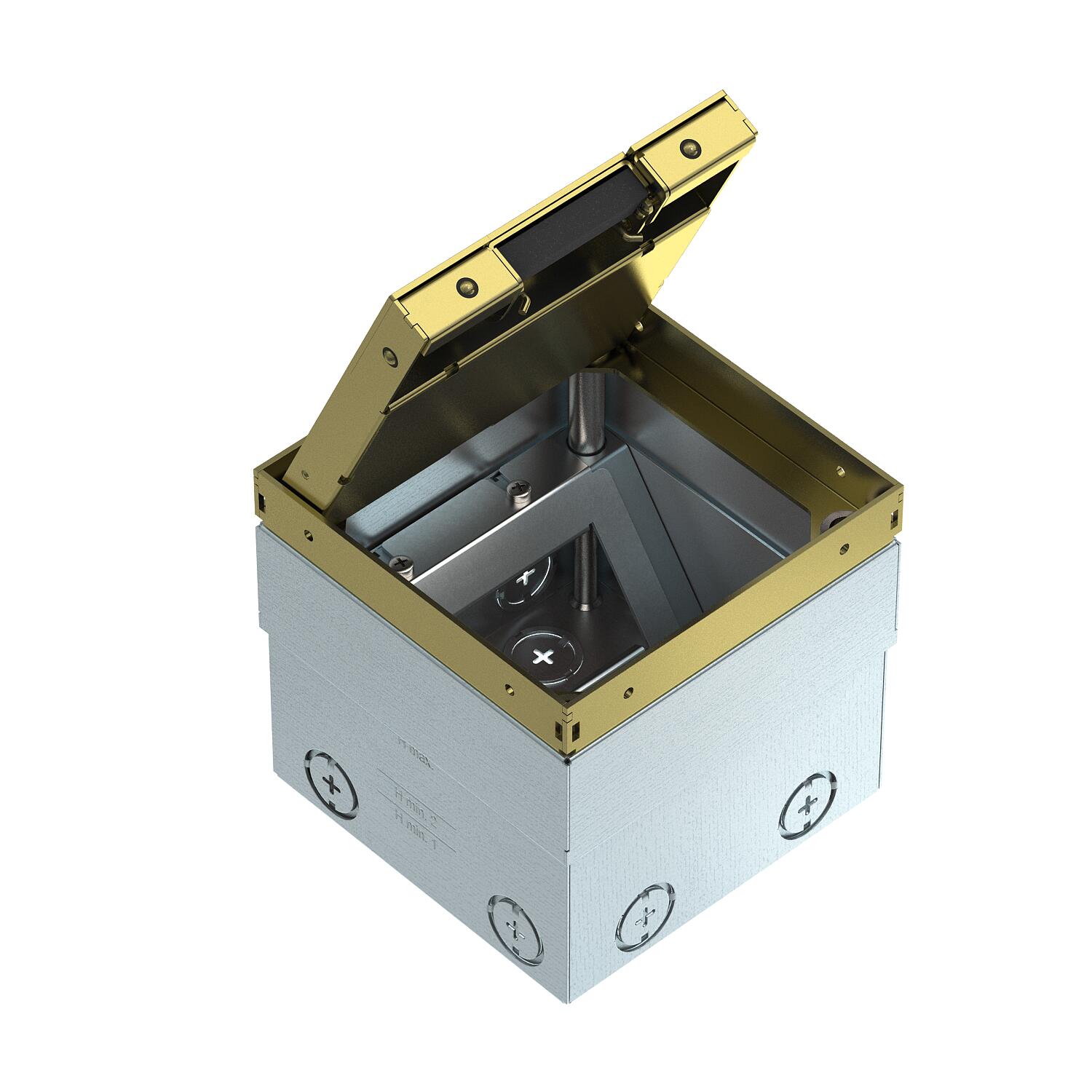

Čtvercová podlahová zásuvka pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní hranu podlahové krytiny. Minimální instalační hloubka je 110 mm, rozsah nivelace + 25 mm.

Rám a víko z mosazi viditelné v podlaze. Prázdné pouzdro až pro 2× instalační přístroj Modul 45® v montážním nosiči a 2× modulární zásuvku pro datovou techniku ve volitelném nosiči datové techniky. Zatížitelnost 15 kN je zaručena jen v nepoužívaném stavu.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	11,3082 kg CO2e / 1 Kus
Dĺžka	140 mm
Hrúbka podlahovej krytiny	15 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	mosadz
Mechanizmus otvárania	Držadlo
Menovitá veľkosť pre prístrojové jednotky	2
Možnosť osadenia tesnenia	nie
Norma	EN 50085-2-2
Oblasť použitia v nepoužitom stave	6.101.1 suchá údržba dna
Oblasť použitia v použitom stave	6.101.1 suchá údržba dna
Ochranný rám pre podlahovú krytinu	nie
Osadenie	Prázdne puzdro
Počet zabudovateľných prístrojov	2
Prístrojový nosič na uchytenie prístrojových vložiek	nie

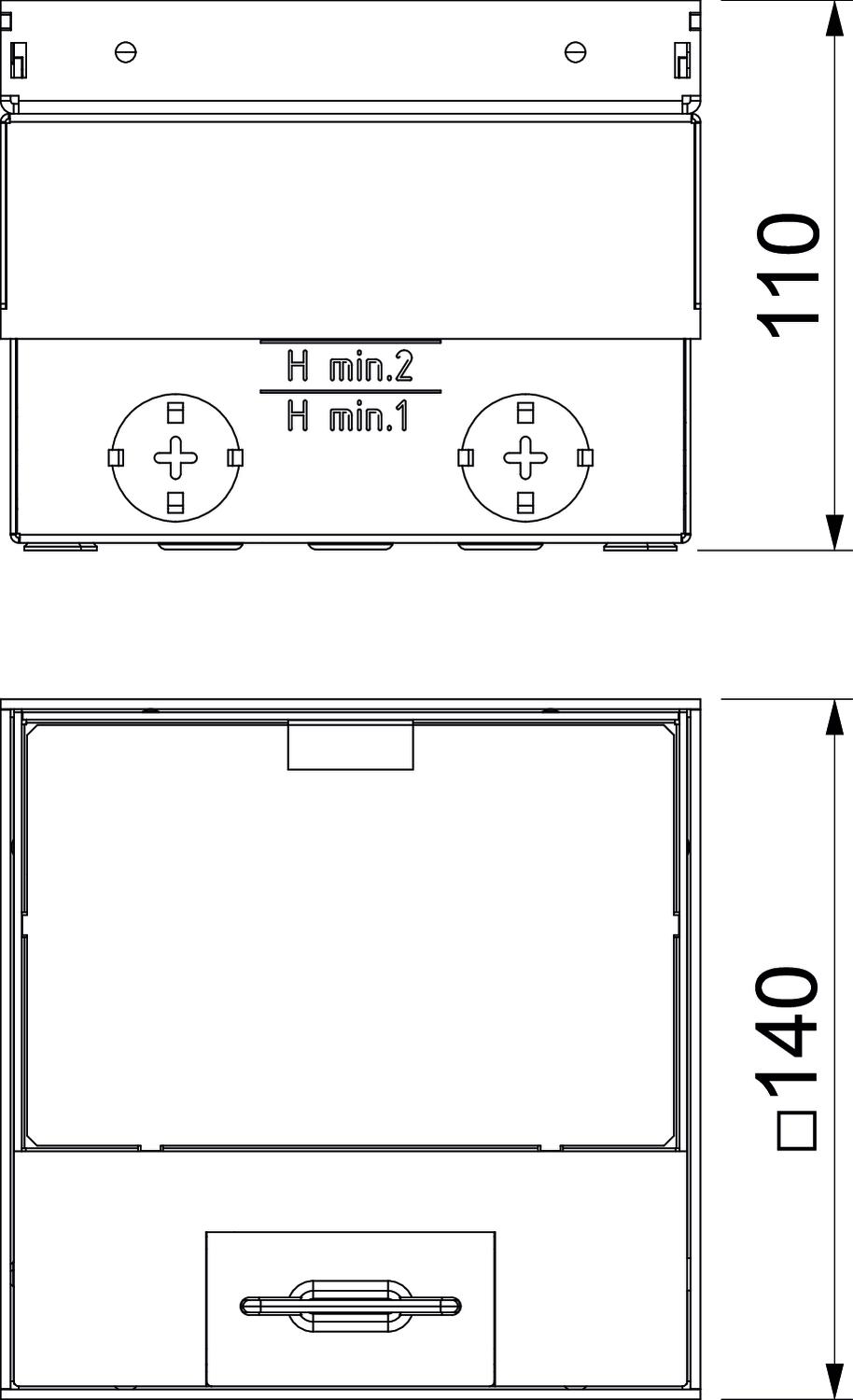

Rozmer	140x140x110
S rámom pre podlahovú krytinu	áno

Šírka	140 mm
Stupeň krytia kód IK	IK10
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 15 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie rámu	Príložná hrana podlahovej krytiny
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie veka	Rám pre podlahovú krytinu
Vyhotovenie výstup vedenia	Otočný výstup pre šnúru
Výška	110 mm
Výška podlahy max.	135 mm
Výška podlahy min.	110 mm

Všetky typy

Všetky typy

Typ	Vyhotovenie veka	Výr. č.	Množstvo	najm. PJ
UDHOME2 GM15	Rám pre podlahovú krytinu	7368346	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Nosič datové techniky UDHOME2 typu C	DT UH2 C	7368474	Kus	1 Kus
Nosič datové techniky UDHOME2 typu A	DT UH2 A	7368470	Kus	1 Kus
Nosič datové techniky UDHOME2 typu B	DT UH2 B	7368472	Kus	1 Kus
Nosič datové techniky UDHOME2 typu F	DT UH2 F	7368476	Kus	1 Kus
Nosič datové techniky UDHOME2 typu LE	DT UH2 LE	7368478	Kus	1 Kus
