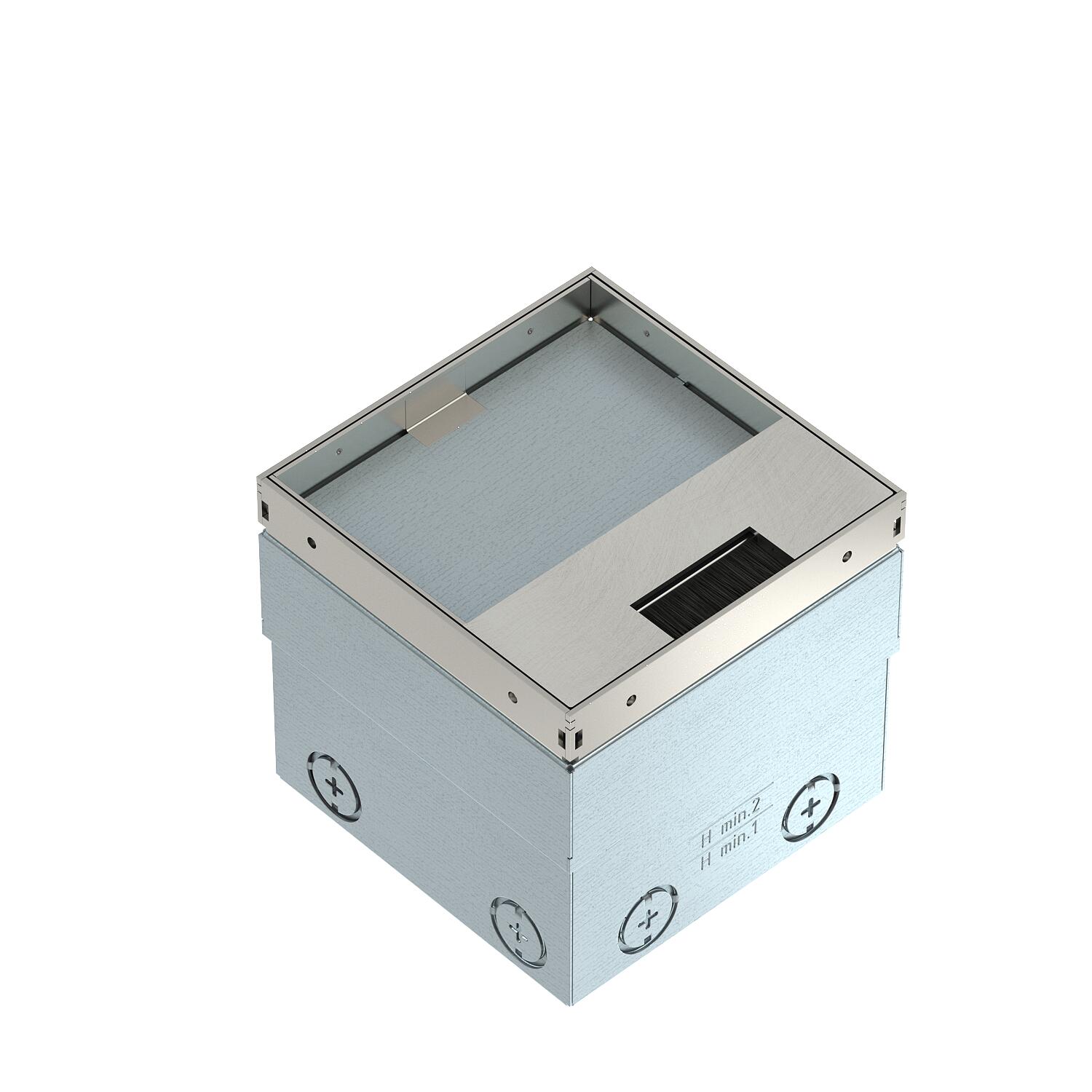

Podlahová zásuvka UDHOME2, s kartáčovým vývodem, s drážkou pro podlahovou krytinu, neosazená, ušlechtilá ocel Rám pre podlahovú krytinu

Podlahová zásuvka UDHOME2, s kartáčovým vývodem, s drážkou pro podlahovou krytinu, neosazená, ušlechtilá ocel

Výr. č. 7368353 | EAN 4012197366810

Výr. č. / Typ	7368353 / UDHOME2 BN15

Vyhotovenie veka	Rám pre podlahovú krytinu

Popis produktu

Popis produktu

Čtvercová podlahová zásuvka pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní okraj podlahové krytiny. Minimální montážní hloubka činí 110 mm, rozsah nivelace 25 mm. Rám a víko z nerezové oceli viditelné v podlaze. Víko s drážkou pro podlahovou krytinu a kartáčovým vývodem pro vedení kabelů. Prázdné pouzdro až pro 2× instalační přístroj Modul 45® v montážním nosiči a 2× modulární zásuvku pro datovou techniku ve volitelném nosiči datové techniky.

Technické údaje

Technické údaje

Certifikáty	VDE
CO2 stopa (GWP) od kolísky po bránu	12,057 kg CO2e / 1 Kus
Dĺžka	140 mm
Dĺžka montážny rozmer	144 mm
Dĺžka vonkajší rozmer	140 mm
Hrúbka podlahovej krytiny	15 mm
Krytie (IP) v nepoužitom stave	IP40
Krytie (IP) v použitom stave	IP20
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Menovitá veľkosť pre prístrojové jednotky	2
Montážna hĺbka	110 mm
Možnosť osadenia tesnenia	nie
Nivelačný rozsah max.	135 mm
Nivelačný rozsah min.	110 mm
Oblasť použitia v nepoužitom stave	6.101.1 suchá údržba dna
Oblasť použitia v použitom stave	6.101.1 suchá údržba dna
Ochranný rám pre podlahovú krytinu	nie
Osadenie	Prázdne puzdro
Počet vstupov káblov	8
Počet zabudovateľných prístrojov	2
Povrch	lesklá, dodatočne upravená
Prístrojový nosič na uchytenie prístrojových vložiek	nie

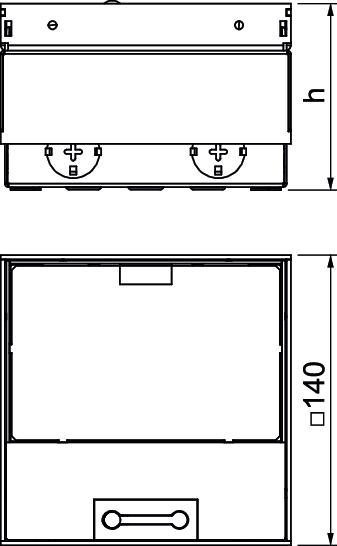

Rozmer	140x140x110
Rozmer h	110 mm

S rámom pre podlahovú krytinu	áno
Šírka	140 mm
Šírka montážny rozmer	144 mm
Šírka vonkajší rozmer	140 mm
Stupeň krytia kód IK	IK10
Údržba dna	suchá
Vertikálne zaťaženie, malá plocha	do 3 000 N
Vertikálne zaťaženie, veľká plocha	do 15 000 N
Vhodné na mokrú údržbu	nie
Vhodné na podlahový kanál	nie
Vhodné na podpodlahový kanál prekrytý mazaninou	nie
Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou	nie
Vhodné na vonkajšie použitie	nie
Vhodné pre montáž do dutých podláh	áno
Vhodné pre montáž do dvojitých podláh	áno
Vyhotovenie	štvorcový
Vyhotovenie s veľkou nosnosťou	nie
Vyhotovenie veka	Rám pre podlahovú krytinu
Vyhotovenie výstup vedenia	Kefová lišta
Výška	110 mm
Výška mazaniny max.	135 mm
Výška mazaniny min.	110 mm
Výška podlahy max.	135 mm
Výška podlahy min.	110 mm
