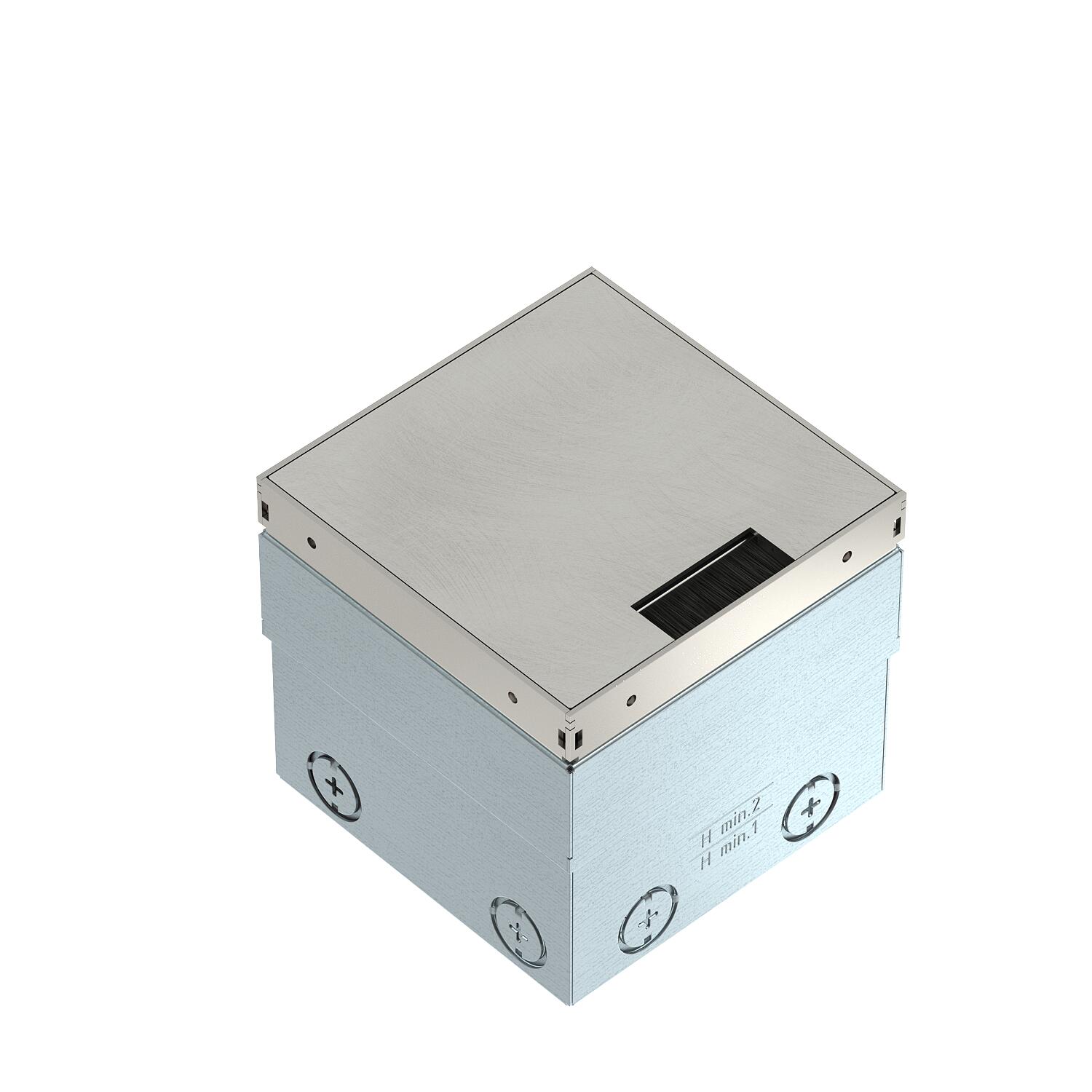

Podlahová zásuvka UDHOME2, s kartáčovým vývodem, bez drážky pro podlahovou krytinu, neosazená, ušlechtilá ocel
Výr. č. 7368352 | EAN 4012197366773
- Popis produktu
-
Popis produktuČtvercová podlahová zásuvka pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M20/M25). Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní okraj podlahové krytiny. Minimální montážní hloubka činí 100 mm, rozsah nivelace +35 mm. Rám a víko z nerezové oceli viditelné v podlaze. Víko s dekorativní deskou a kartáčovým vývodem pro vedení kabelů. Prázdné pouzdro až pro 2× instalační přístroj Modul 45® v montážním nosiči a 2× modulární zásuvku pro datovou techniku ve volitelném nosiči datové techniky.
-
- Technické údaje
-
Technické údaje

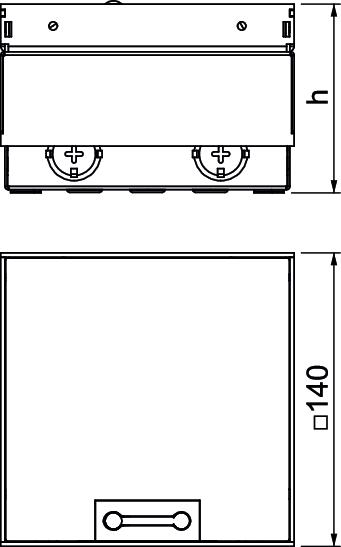

Certifikáty VDE CO2 stopa (GWP) od kolísky po bránu 12,24 kg CO2e / 1 Kus Dĺžka 140 mm Dĺžka montážny rozmer 144 mm Dĺžka vonkajší rozmer 140 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál Ušľachtilá oceľ, nehrdzavejúca 1.4301 Menovitá veľkosť pre prístrojové jednotky 2 Montážna hĺbka 100 mm Možnosť osadenia tesnenia nie Nivelačný rozsah max. 135 mm Nivelačný rozsah min. 100 mm Oblasť použitia v nepoužitom stave 6.101.1 suchá údržba dna Oblasť použitia v použitom stave 6.101.1 suchá údržba dna Ochranný rám pre podlahovú krytinu nie Osadenie Prázdne puzdro Počet vstupov káblov 8 Počet zabudovateľných prístrojov 2 Povrch lesklá, dodatočne upravená Prístrojový nosič na uchytenie prístrojových vložiek nie Rozmer 140x140x110 Rozmer h 100 mm S rámom pre podlahovú krytinu nie Šírka 140 mm Šírka montážny rozmer 144 mm Šírka vonkajší rozmer 140 mm Stupeň krytia kód IK IK10 Údržba dna suchá Vertikálne zaťaženie, malá plocha do 3 000 N Vertikálne zaťaženie, veľká plocha do 15 000 N Vhodné na mokrú údržbu nie Vhodné na podlahový kanál nie Vhodné na podpodlahový kanál prekrytý mazaninou nie Vhodné na uzavretý podpodlahový kanál v rovine s mazaninou nie Vhodné na vonkajšie použitie nie Vhodné pre montáž do dutých podláh áno Vhodné pre montáž do dvojitých podláh áno Vyhotovenie štvorcový Vyhotovenie s veľkou nosnosťou nie Vyhotovenie veka Dekoračná platňa Vyhotovenie výstup vedenia Kefová lišta Výška 100 mm Výška mazaniny max. 135 mm Výška mazaniny min. 100 mm Výška podlahy max. 135 mm Výška podlahy min. 100 mm - Všetky typy
- Na stiahnutie
-
List technických údajov UDHOME2 BN / 7368352 , 0.22MB , pdfREACH Vyhlásenie o zhode UDHOME2 BN / 7368352 , 0.13MB , pdfRoHS Vyhlásenie o zhode UDHOME2 BN / 7368352 , 0.13MB , pdfNávod na montáž UDHOME2 floor socket , 17.13MB , pdf
