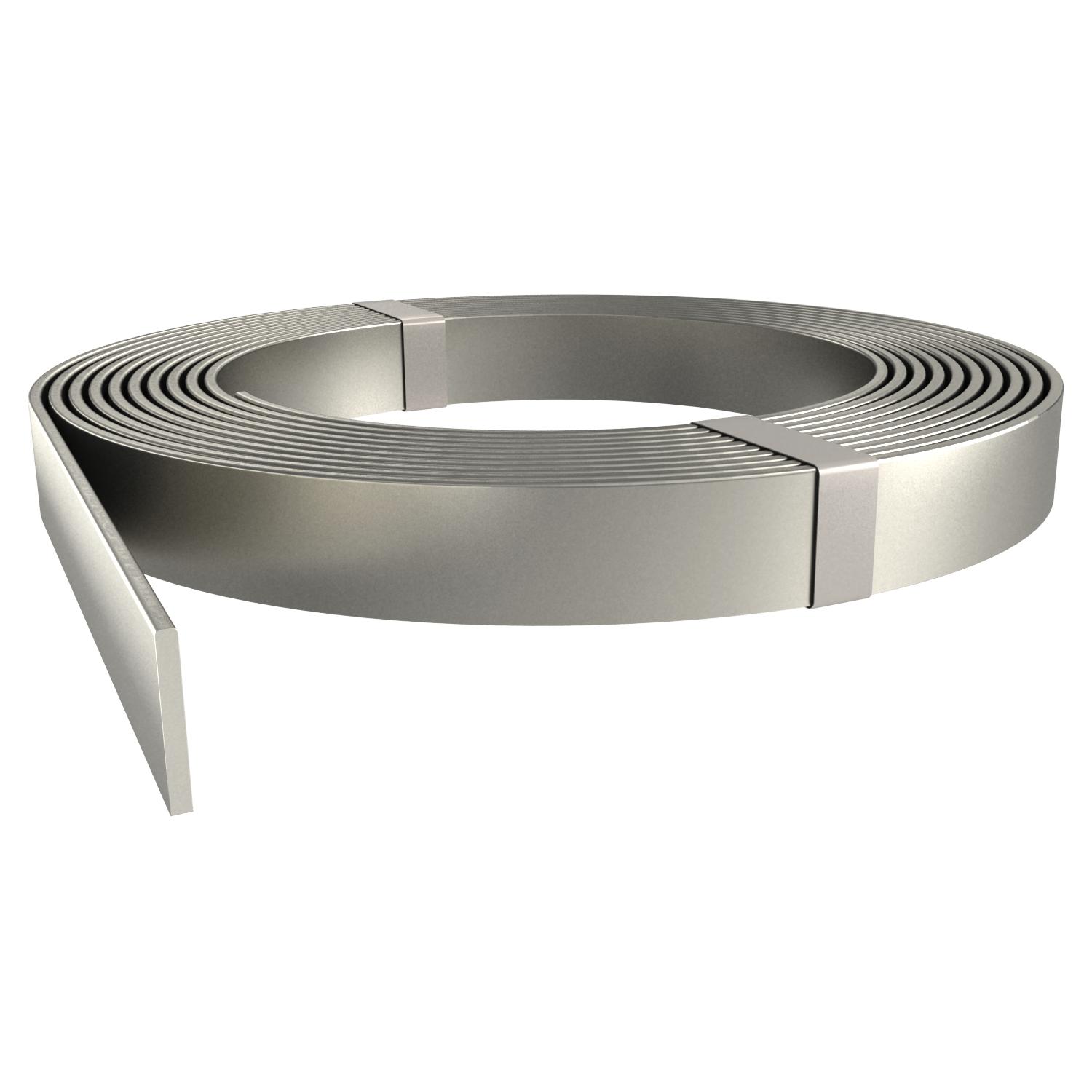

Plochý vodič nerezový

Výr. č. 5018501 | EAN 4012195800415

Výr. č. / Typ

Šírka	30 mm

Výška	3,5 mm

Popis produktu

Popis produktu

• Lze použít jako svod podle EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy IEC 62305 (VDE 0185-305)
• Norma o základových zemničích DIN 18014 požaduje v zemi materiál V4A
• Pro použití v oblastech ohrožených korozí
• Pro ochranu před bleskem, uzemňovací systémy a kruhové vyrovnání potenciálů

Technické údaje

Technické údaje

Length tolerance ±	5 %
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Normálny krúžok (cca kg)	42
Normálny krúžok (cca m)	50
Prierez	105 mm²

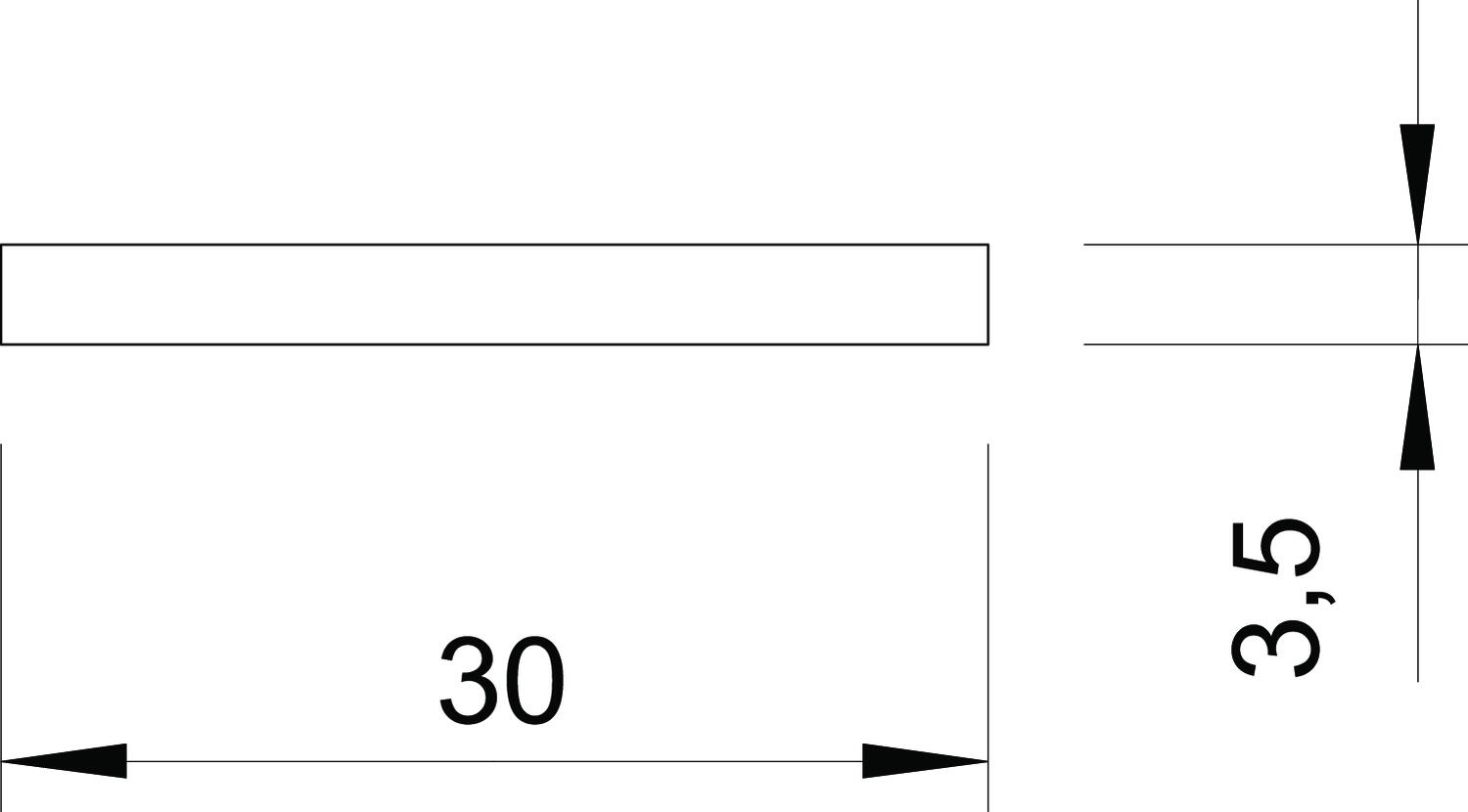

Rozmer	30x3,5mm
Rozmer B	30 mm
Rozmer H	3,5 mm
Šírka	30 mm
Výška	3,5 mm

Všetky typy

Všetky typy

Typ	Šírka	Výška	Výr. č.	Množstvo	najm. PJ
5052 V2A 30X3.5	30 mm	3,5 mm	5018501	m	50 m
5052 V4A 30X3.5	30 mm	3,5 mm	5018706	m	50 m
5052 V4A 30X3.5	30 mm	3,5 mm	5018730	m	25 m

Príslušenstvo

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

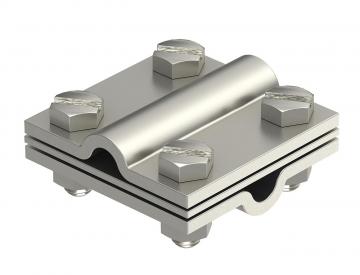

Křížová svorka s vložkou pro Ø 8–10 mm A4	252 8-10 V4A	5312318	Kus	10 Kus
Křížová spojka s vložkou pro Rd 8–10 × Rd 16 A4	252 8-10x16 V4A	5312346	Kus	10 Kus
Křížová svorka, kruhový/kruhový, bez vložky, A4	253 8-10 V4A	5312582	Kus	25 Kus

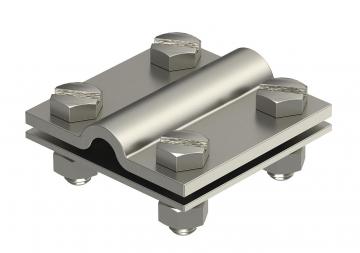

Křížová svorka pro kruhové a ploché vodiče A4	252 8-10xFL30V4A	5312656	Kus	10 Kus

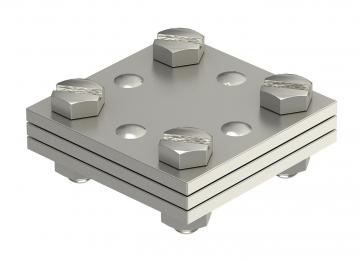

Křížová svorka DIN pro ploché vodiče s vložkou	256 DIN 30 V4A	5314616	Kus	10 Kus

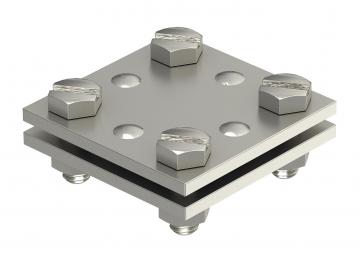

Křížová svorka DIN pro ploché vodiče A2	256 A-DIN 30 VA	5314720	Kus	10 Kus

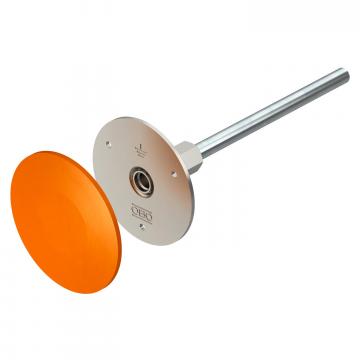

Uzemňovací bod s osou a dvojitým závitem FT	205 DG L180 FT	5420024	Kus	10 Kus

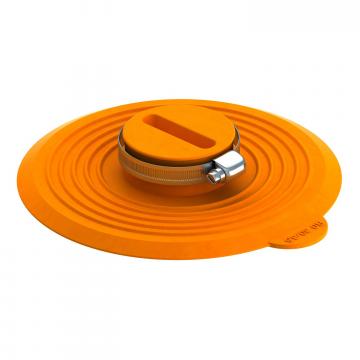

Těsnicí manžeta pro ploché vodiče	DW FL30x3,5	2360043	Kus	1 Kus
Distanční držák	1811	5014018	Kus	25 Kus

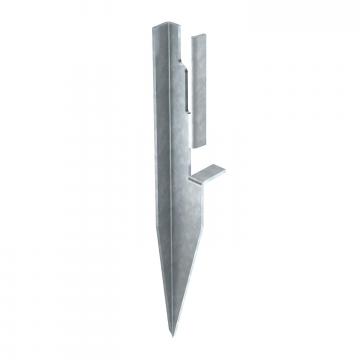

Distanční držák	1811 L	5014026	Kus	25 Kus

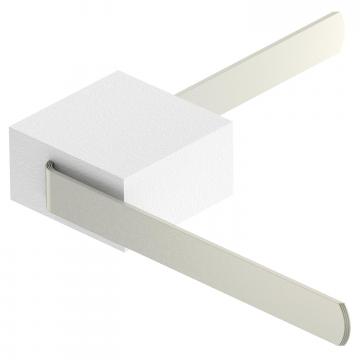

Dilatační pásek pro základová zemnicí zařízení	1807 DB	5016160	Kus	1 Kus
