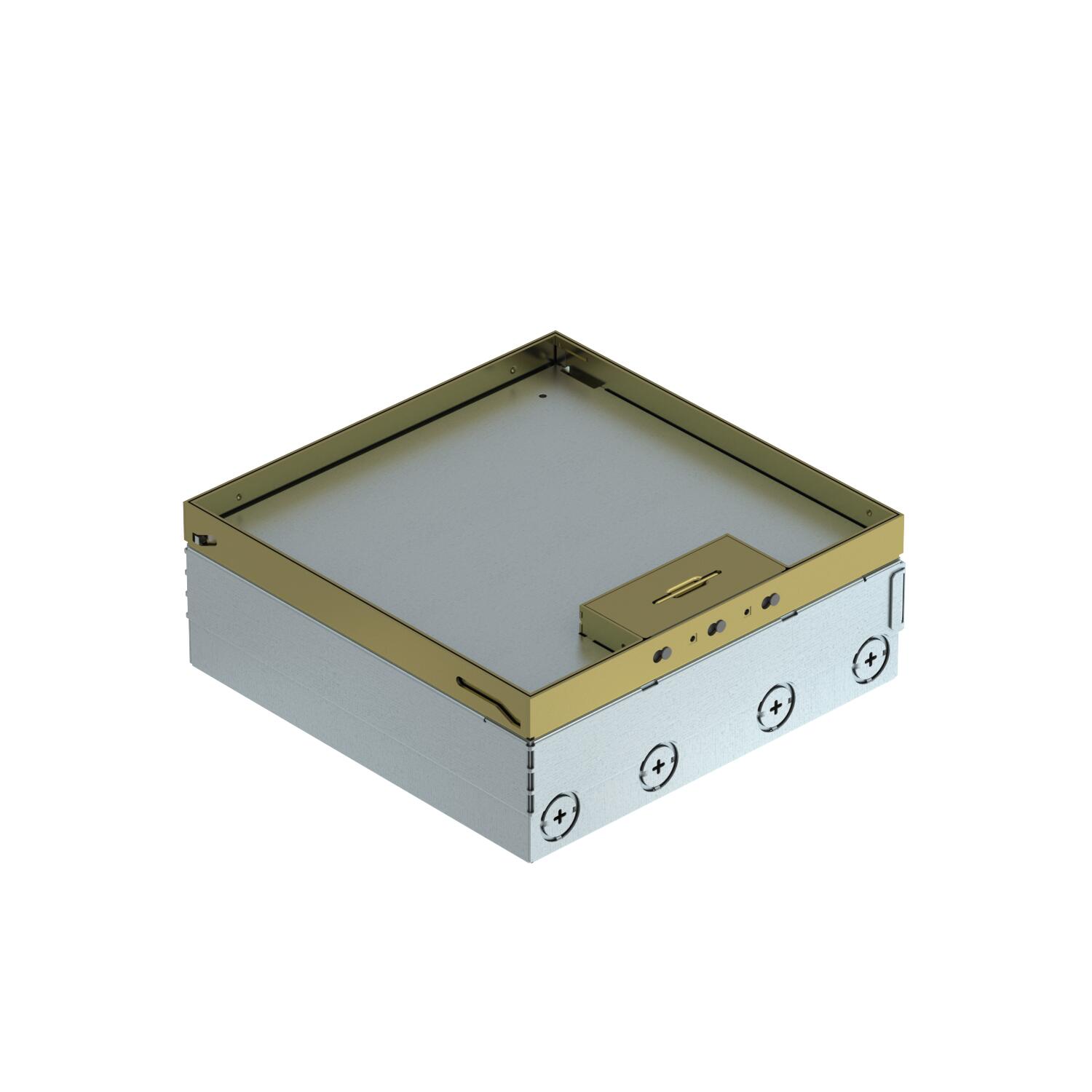

Přístrojový nástavec UDHOME9, možnost libovolného osazení, mosaz
Výr. č. 7427328 | EAN 4012195916796
- Popis produktu
-

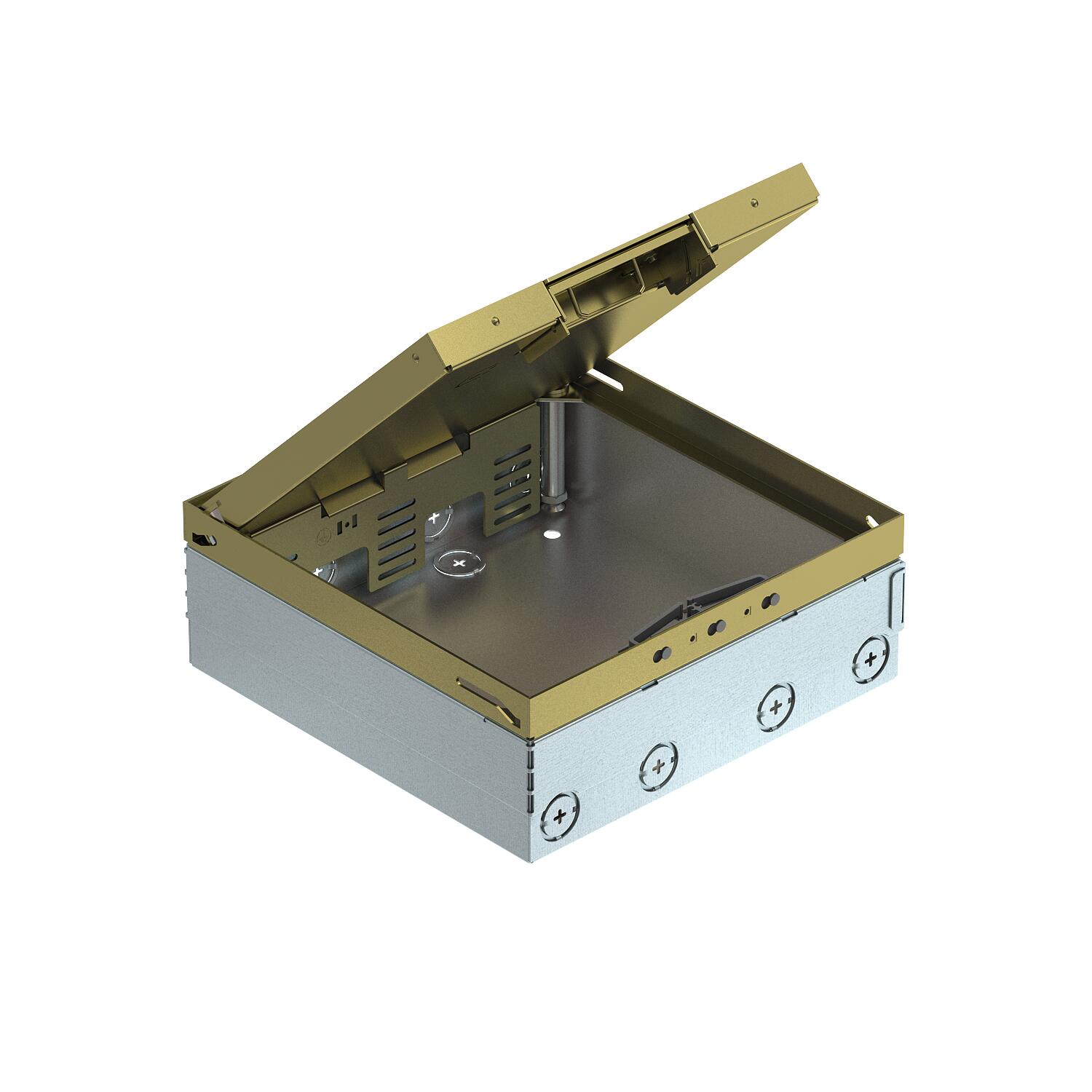

Popis produktuČtvercový přístrojový nástavec pro použití v dutých podlahách se suchou údržbou a podlahách z mazaniny v interiéru. Vestavné pouzdro s předlisovanými přívodními otvory pro trubky (M25). Prázdné pouzdro až pro 3 univerzální nosiče UT4 pro max. 12 vestavných přístrojů Modul 45 ® . Vrchní díl nastavitelný pomocí 4 nivelačních podpěr na horní hranu podlahové krytiny. Minimální montážní hloubka je 95 mm, nivelovaná plocha + 30 mm.
Povrchy z mosazi viditelné v podlahové krytině.
-
- Technické údaje
-

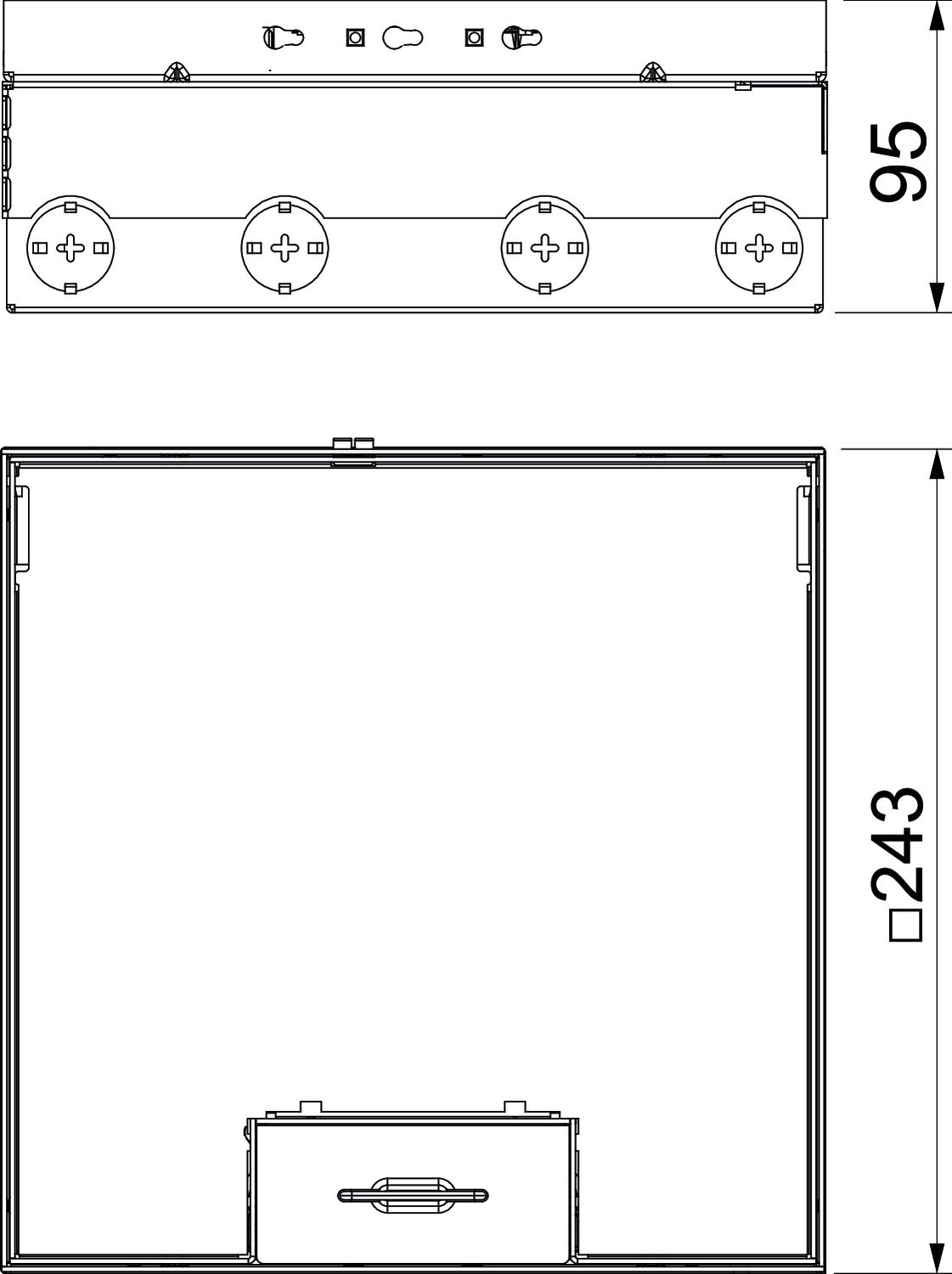

Rozmery
Dĺžka 246 mm Dĺžka montážny rozmer 246 mm Dĺžka vonkajší rozmer 243 mm Hrúbka podlahovej krytiny 15 mm Krytie (IP) v nepoužitom stave IP40 Krytie (IP) v použitom stave IP20 Materiál mosadz Mechanizmus otvárania Držadlo Nivelačný rozsah max. 125 mm Nivelačný rozsah min. 95 mm Osadenie Prázdne puzdro Šírka 246 mm Šírka montážny rozmer 246 mm Šírka vonkajší rozmer 243 mm Stupeň krytia kód IK IK10 Vyhotovenie veka Rám pre podlahovú krytinu Vyhotovenie výstup vedenia Otočný výstup pre šnúru Výška mazaniny max. 110 mm Výška mazaniny min. 95 mm Výška podlahy max. 125 mm Výška podlahy min. 95 mm - Všetky typy
- Na stiahnutie
-
List technických údajov UDHOME9 2M / 7427328 , 0.21MB , pdfEÚ Vyhlásenie o zhode UDHOME9 2M / 7427328 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva UDHOME9 2M / 7427328 , 0.09MB , pdfREACH Vyhlásenie o zhode UDHOME9 2M / 7427328 , 0.13MB , pdfRoHS Vyhlásenie o zhode UDHOME9 2M / 7427328 , 0.13MB , pdfNávod na montáž Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfNávod na montáž Hinged cover UDHOME9 , 0.32MB , pdfPre tento výrobok nie sú k dispozícii žiadne texty verejnej súťaže.
