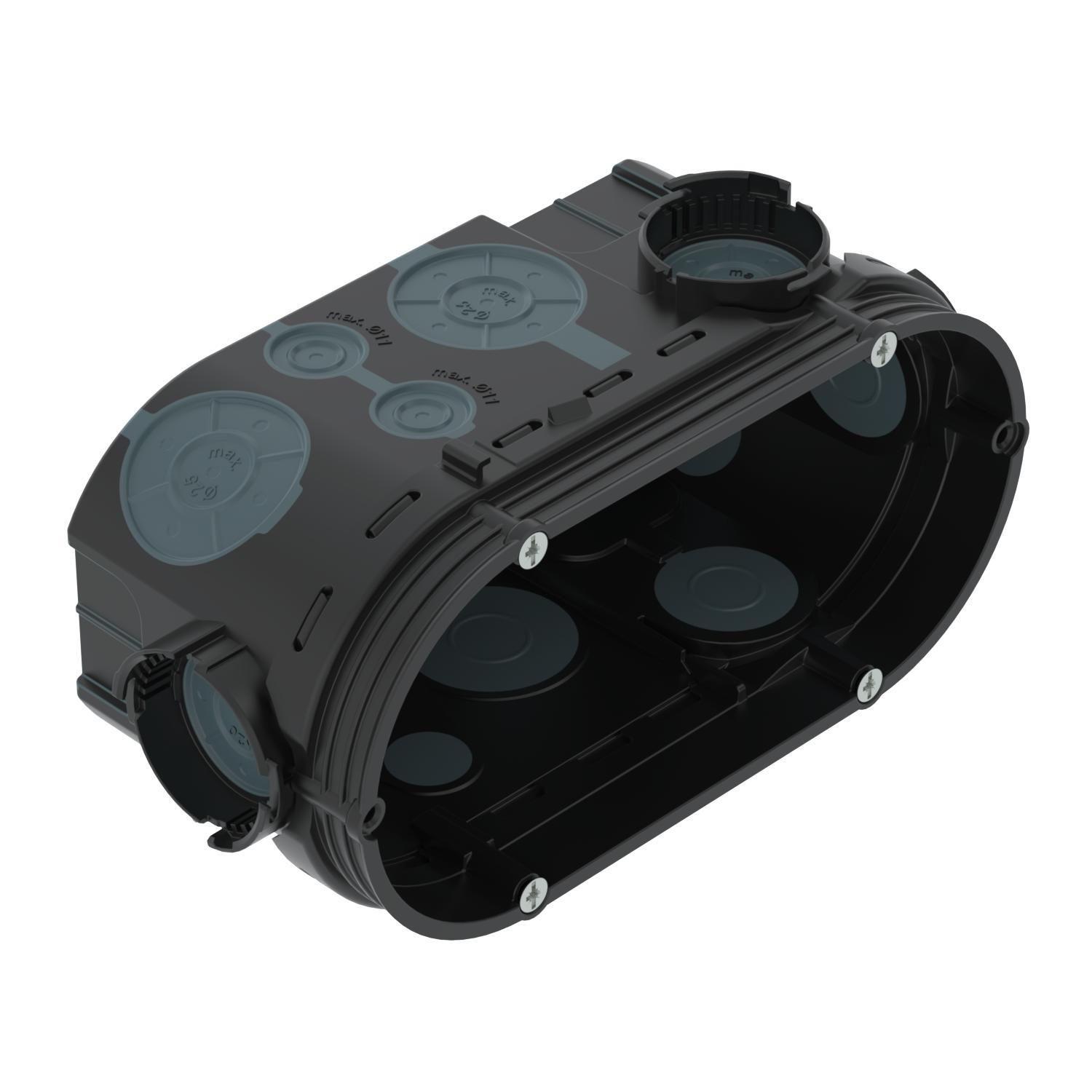

Přístrojová/propojovací krabice pod omítku UP 66, dvojité provedení, vzduchotěsná
Výr. č. 2003723 | EAN 4012196856558
- Popis produktu
-
Popis produktuDvojitá přístrojová krabice pod omítku se vzduchotěsnými membránovými vývody, pro použití ve zdivu s montážní hloubkou nejméně 67 mm.
• 4 spojovací díly s bajonetovým zámkem
• 4 kombinované otvory pro trubky Ø 20 a 25 mm
• 4 otvory do Ø 20 mm
• 14 otvorů do Ø 11 mm
• 2 otvory do Ø 20 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Zavádzacia membrána Druh zavedenia Vedení NYM, datová vedení a chráničky Farba tmavočierna / modrosivá Forma oválny Kombinované priechodky Ø 20 / 25 mm 4 Materiál Polypropylén / Termoplastický elastomér Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 650°C Počet vstupov káblov 24 pre priemer rúrky 20/25 mm Produktová séria Řada WIN Rozmer 2x Ø61xH67mm Rúrový vývody Ø 20 mm 6 S plochou sponou na upevnenie klincami nie So skrutkami áno Stupeň krytia IP30 Upevnenie prístrojov Skrutky alebo roztváracie pazúriky Upevnenie veka Skrutky V zhode s ROHS áno Veko bez Vzduchotesne áno Zavedenie zozadu áno Rozmery

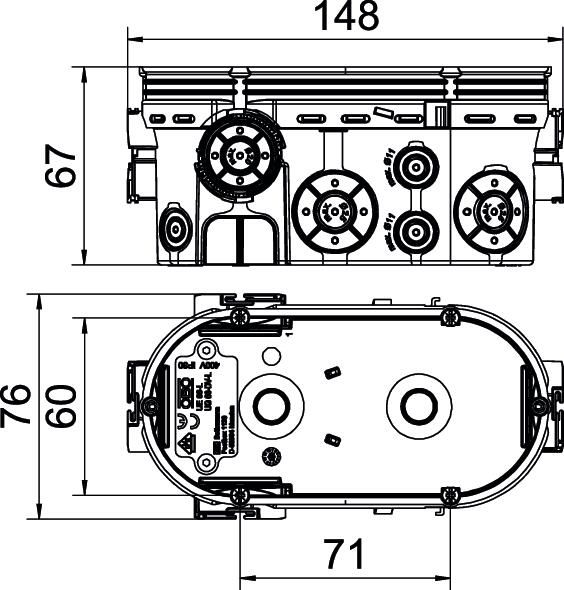

Dĺžka 148 mm Šírka 68 mm Výška 67 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,2195 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,2195 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 Materiály a obal
Obsah recyklovaného materiálu 80 % - Všetky typy
