Přístrojová/propojovací krabice pod omítku UP 66, dvojité provedení 66 | | 20/25 mm | 22

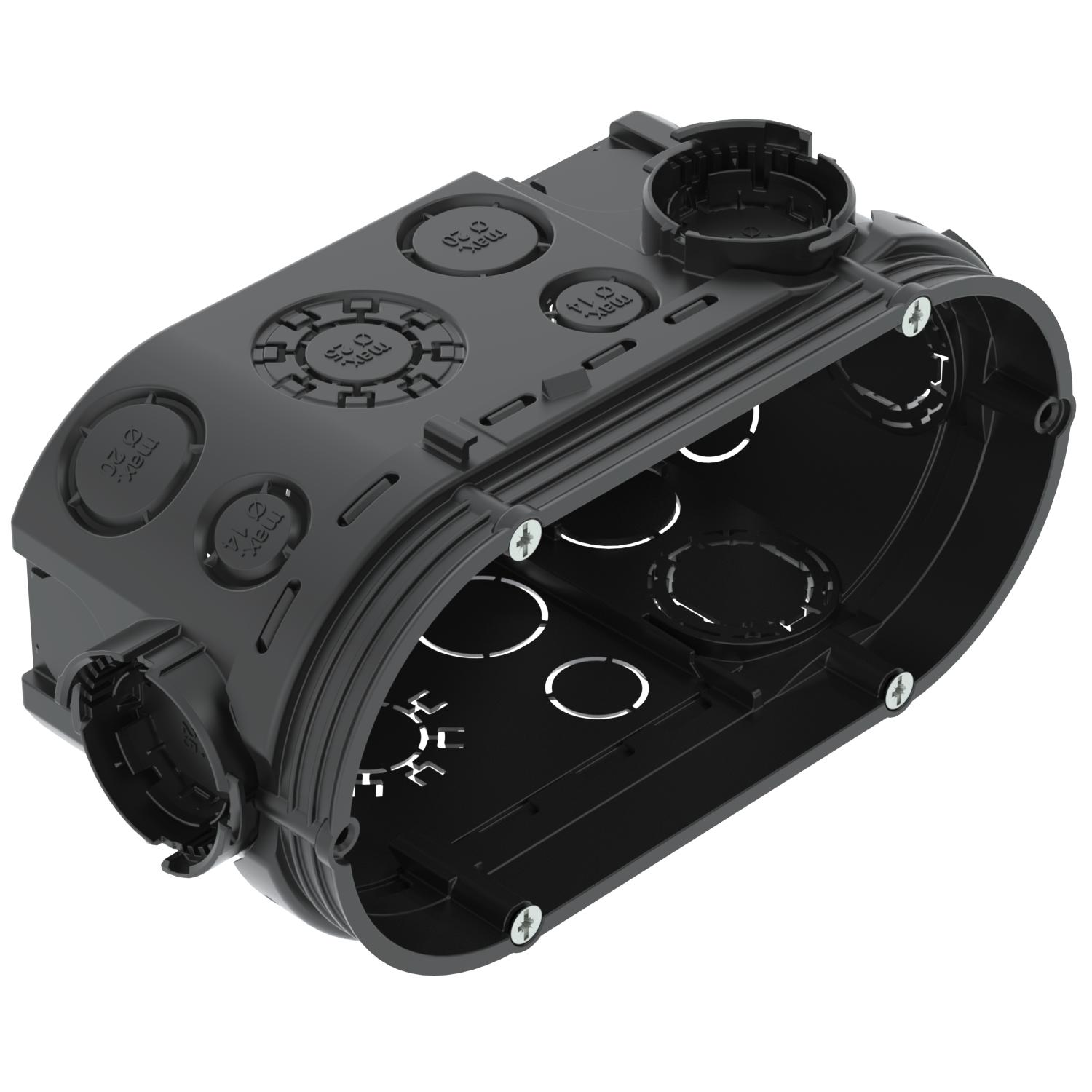

Přístrojová/propojovací krabice pod omítku UP 66, dvojité provedení

Výr. č. 2003720 | EAN 4012196959082

Výr. č. / Typ	2003720 / UG 66-DV

Výška	66 mm

pre priemer rúrky	20/25 mm

Počet vstupov káblov	22

Popis produktu

Popis produktu

Dvojitá přístrojová krabice pod omítku pro použití ve zdivu s montážní hloubkou nejméně 66 mm.

• 4 spojovací díly s bajonetovým zámkem
• 6 kombinovaných otvorů pro trubky Ø 20 a 25 mm
• 8 otvorů do Ø 20 mm
• 6 otvorů do Ø 14 mm
• 2 otvory do Ø 20 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,1449 kg CO2e / 1 Kus
Dĺžka	148 mm
Druh vyhotovenia telesa	Vylamovací otvor
Druh zavedenia	Vedení NYM, datová vedení a chráničky
Farba	tmavočierna
Forma	oválny
Kombinované priechodky Ø 20 / 25 mm	6
Materiál	Polypropylén
Menovité napätie	400 V
Menovitý prierez max.	2,5 mm²
Menovitý prierez min.	1,5 mm²
Nárazuvzdorný	nie

ohňovzdorný	podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 650°C
Počet vstupov káblov	22
pre priemer rúrky	20/25 mm

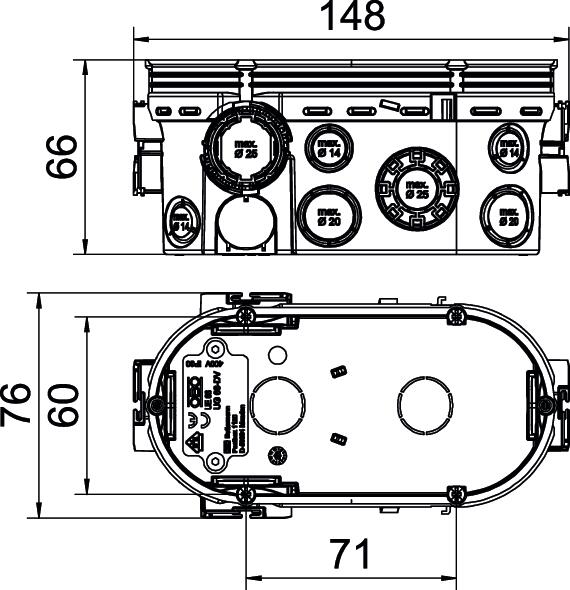

Rozmer	2x Ø60xH66mm
Rúrový vývody Ø 20 mm	10
Šírka	60 mm
Stupeň krytia	IP30
Upevnenie prístrojov	Skrutky alebo roztváracie pazúriky
Upevnenie veka	Skrutky
Veko	bez
Výška	66 mm
Vzduchotesne	nie
Zavedenie zozadu	áno
