Přístrojová/propojovací krabice pod omítku 66, s přístrojovými šrouby, vzduchotěsná 66 | 60 | 20/25 mm | 14

Přístrojová/propojovací krabice pod omítku 66, s přístrojovými šrouby, vzduchotěsná

Výr. č. 2003709 | EAN 4012196715916

Výr. č. / Typ	2003709 / UG 66-GS-L

Výška	66 mm

Priemer	60 mm

pre priemer rúrky	20/25 mm

Počet vstupov káblov	14

Popis produktu

Popis produktu

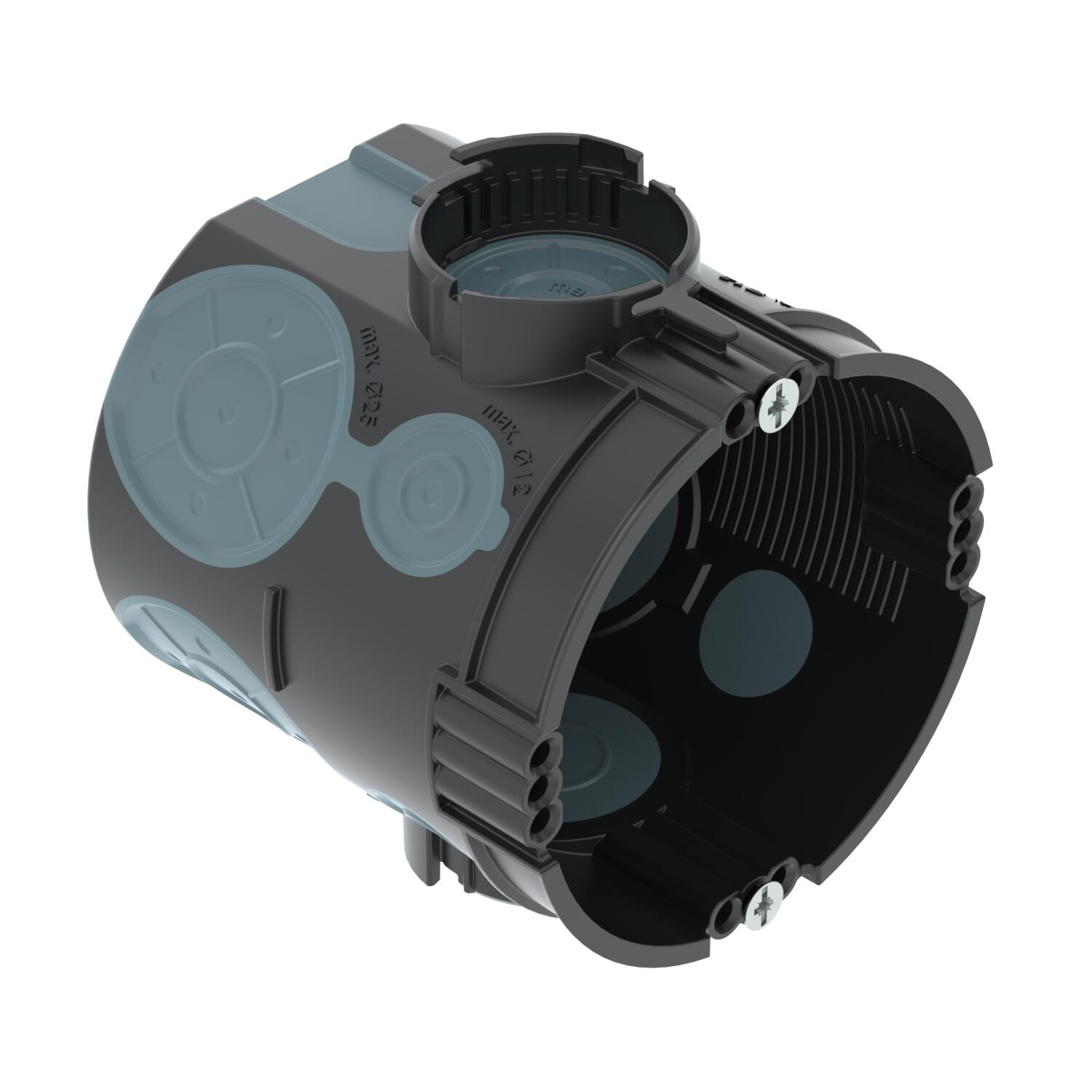

Přístrojová krabice pod omítku se vzduchotěsnými membránovými vývody, pro použití ve zdivu s montážní hloubkou nejméně 66 mm.

• 4× 3 nálitky pro šrouby

• 2 předmontované přístrojové šrouby

• Spojovací prvek s bajonetovým uzávěrem připojitelný z obou stran

• 4 kombinované otvory pro trubky do Ø 20 a 25 mm

• 2 otvory do Ø 20 mm

• 6 otvory do Ø 12 mm

• 2 otvory do Ø 12 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,1115 kg CO2e / 1 Kus
Druh vyhotovenia telesa	Zavádzacia membrána
Druh zavedenia	Vedení NYM, datová vedení a chráničky
Farba	tmavočierna / modrosivá
Forma	oblá
Kombinované priechodky Ø 20 / 25 mm	4
Materiál	Polypropylén / Termoplastický elastomér
Menovité napätie	400 V
Menovitý prierez max.	2,5 mm²
Menovitý prierez min.	1,5 mm²
Nárazuvzdorný	nie
ohňovzdorný	podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 650°C
Počet vstupov káblov	14

pre priemer rúrky	20/25 mm
Priemer	60 mm

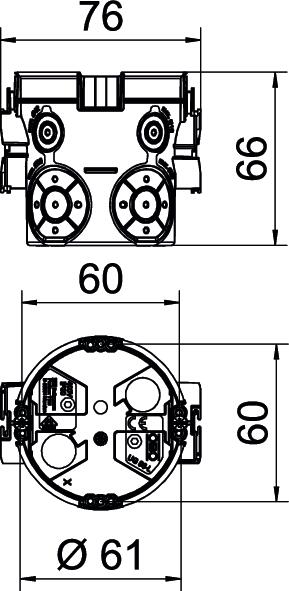

Rozmer	Ø60mm, H66mm
Rúrový vývody Ø 20 mm	2
S plochou sponou na upevnenie klincami	nie
So skrutkami	áno
Stupeň krytia	IP30
Upevnenie prístrojov	Skrutky alebo roztváracie pazúriky
Upevnenie veka	Skrutky
Veko	bez
Výška	66 mm
Vzduchotesne	áno
Zavedenie zozadu	áno
