Přístrojová/propojovací krabice do dutých stěn HW 61 61 | 68 | 68 | 20/25 mm | 10

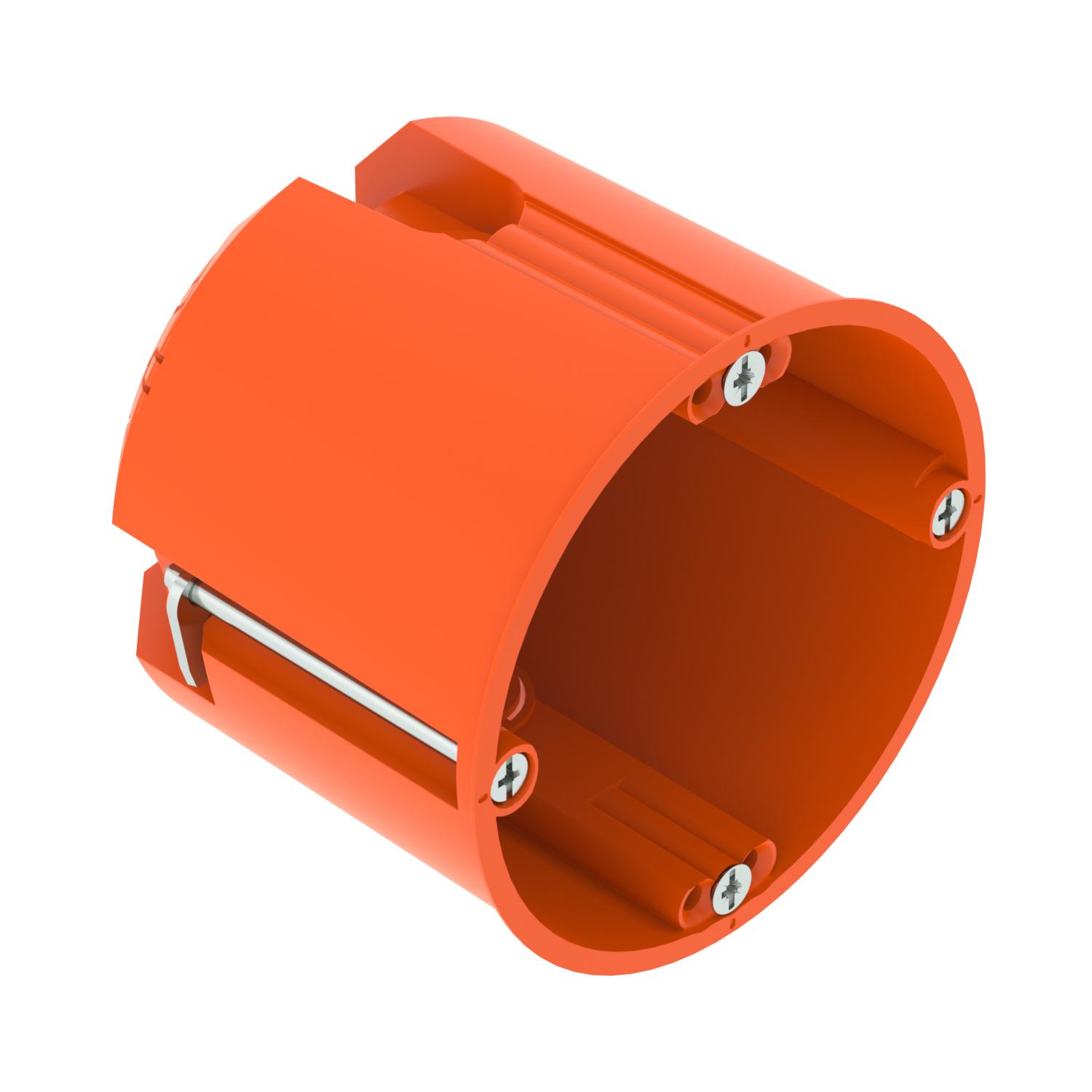

Přístrojová/propojovací krabice do dutých stěn HW 61

Výr. č. 2003804 | EAN 4012196687084

Výr. č. / Typ	2003804 / HG 61

Výška	61 mm

Priemer	68 mm

Priemer frézovaného otvoru	68 mm

pre priemer rúrky	20/25 mm

Počet vstupov káblov	10

Popis produktu

Popis produktu

Přístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 61 mm a tloušťkou desek 5–40 mm.

• 2× 3 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 2 kombi - otvory pro trubky Ø 20 a 25 mm
• 4 otvory pro vedení NYM 3× 1,5 mm
• 2 otvory pro vedení NYM 3× 2,5 mm² nebo 5× 1,5 mm²
• 2 otvory pro vedení NYM 5× 2,5 mm² nebo 7× 1,5 mm²
• Možnost propojení s dalšími přístrojovými krabicemi spojovacím dílem typu ZH 11-V
Dodávané příslušenství: 10× spojovací prvek typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,087 kg CO2e / 1 Kus
Druh vyhotovenia telesa	Vylamovací otvor
Druh zavedenia	Vedení NYM, datová vedení a chráničky
Farba	oranžová
Forma	oblá
Hrdlo	Spojovacie hrdlo
Materiál	Polypropylén
Menovité napätie	400 V
Menovitý prierez max.	2,5 mm²
Menovitý prierez min.	1,5 mm²
Nárazuvzdorný	nie
ohňovzdorný	podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 850°C
Počet vložiek	1
Počet vstupov káblov	10
pre priemer rúrky	20/25 mm

Priechodky vedení 3 x 1,5 mm²	4
Priechodky vedení 3 x 2,5 mm² / 5 x 1,5 mm²	2
Priechodky vedení 5 x 2,5 mm² / 7 x 1,5 mm²	2
Priechodky vedení pre malé napätia	2
Priemer	68 mm
Priemer frézovaného otvoru	68 mm
Rozmer	Ø68mm, H61mm
So skrutkami	áno
Stupeň krytia	IP30
Upevnenie prístrojov	Skrutky
Upevnenie veka	Skrutky
Veko	bez
Vhodné pre hrúbku platne max.	40 mm
Vhodné pre hrúbku platne min.	5 mm
Výška	61 mm
Vzduchotesne	nie

Všetky typy

Všetky typy

Typ	Výška	Priemer	Priemer frézovaného otvoru	pre priemer rúrky	Počet vstupov káblov	Výr. č.	Množstvo	najm. PJ
HG 61	61 mm	68 mm	68 mm	20/25 mm	10	2003804	Kus	25 Kus

Príslušenstvo

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

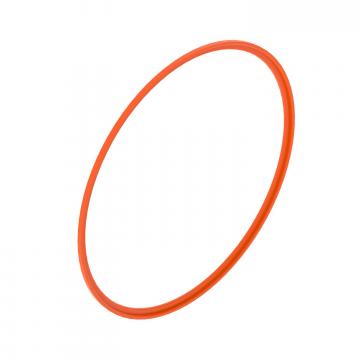

Vyrovnávací kruh pro krabice do dutých stěn	ZH 68-AR	2003840	Kus	10 Kus

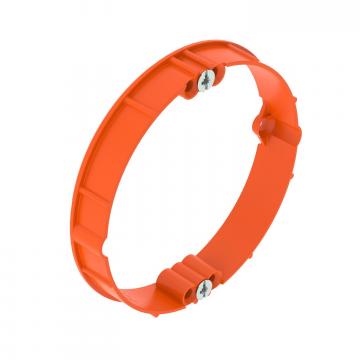

Vyrovnávací kroužek pro krabice do dutých stěn 10	ZH 10-AR	2003842	Kus	25 Kus

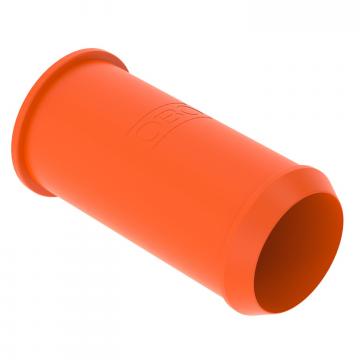

Spojovací prvek pro krabice do dutých stěn HW	ZH 11V	2003846	Kus	10 Kus
