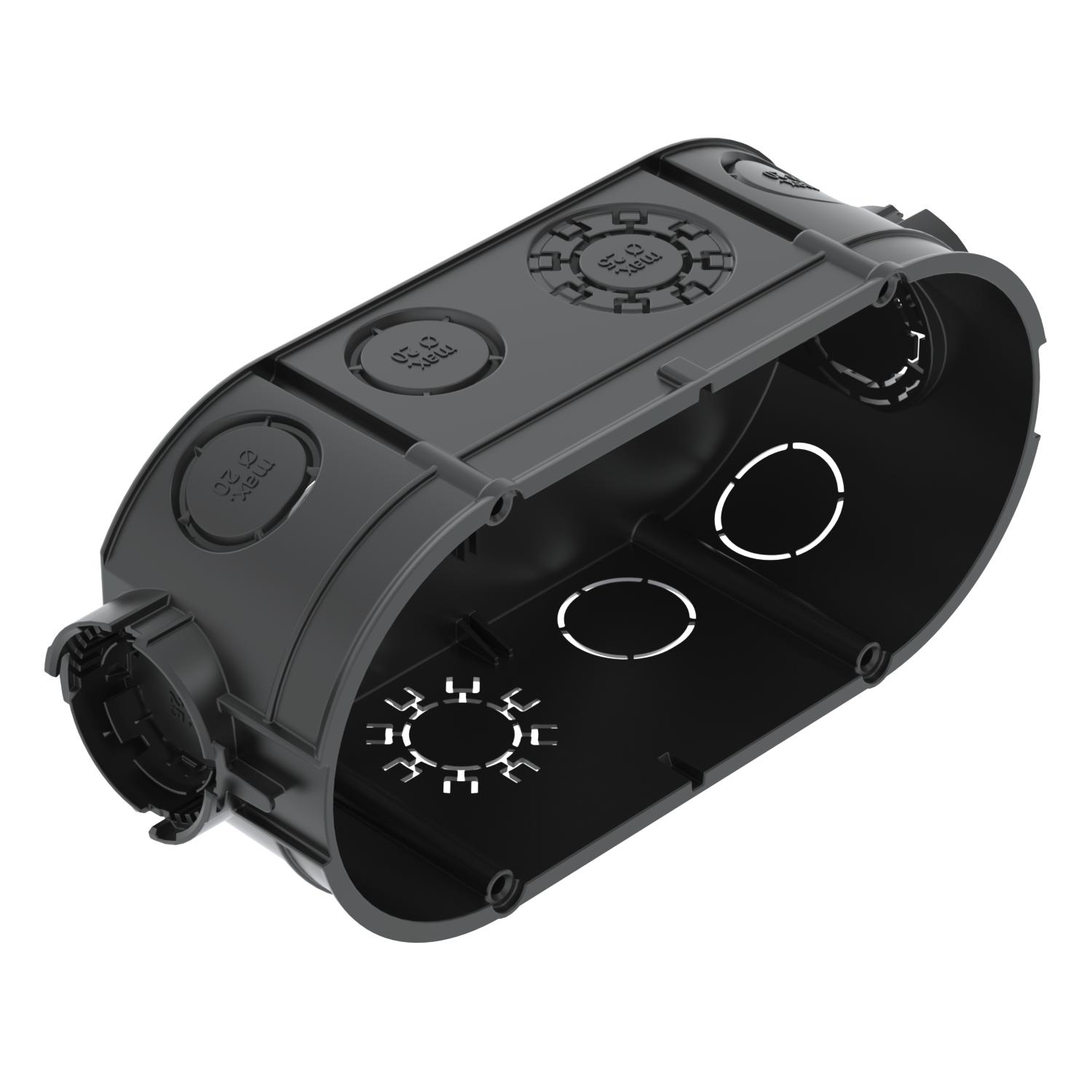

Přístrojová krabice pod omítku UP 46, dvojité provedení
Výr. č. 2003722 | EAN 4012196856244
- Popis produktu
-
Popis produktuDvojitá přístrojová krabice pod omítku pro použití ve zdivu s montážní hloubkou nejméně 46 mm.
• Oboustranný spojovací díl s bajonetovým zámkem
• 4 kombi - otvory pro trubky Ø 20 a 25 mm
• 6 otvorů do Ø 20 mm
• 2 otvory do Ø 20 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

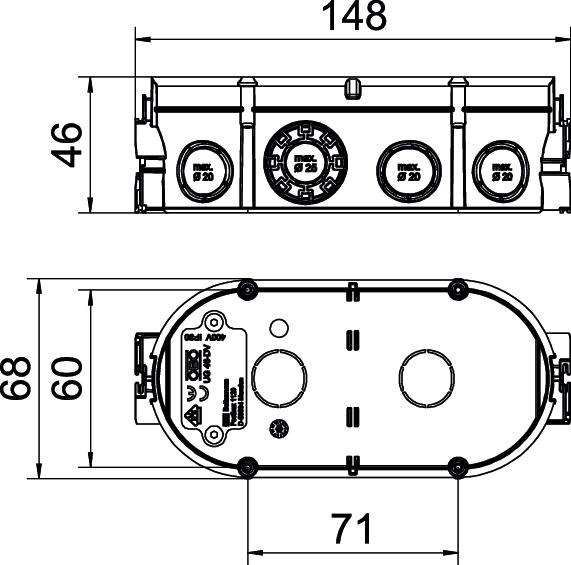

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,0908 kg CO2e / 1 Kus Dĺžka 148 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Vedení NYM, datová vedení a chráničky Farba tmavočierna / modrosivá Forma oválny Kombinované priechodky Ø 20 / 25 mm 4 Materiál Polypropylén Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 650°C Počet vstupov káblov 12 pre priemer rúrky 20/25 mm Rozmer 2x Ø60xH46mm Rúrový vývody Ø 20 mm 8 Šírka 68 mm So skrutkami nie Stupeň krytia IP30 Upevnenie prístrojov Skrutky alebo roztváracie pazúriky Upevnenie veka Skrutky Veko bez Výška 46 mm Vzduchotesne nie Zavedenie zozadu áno - Všetky typy
- Na stiahnutie
-
List technických údajov UG 46-DV / 2003722 , 0.20MB , pdfEÚ Vyhlásenie o zhode UG 46-DV / 2003722 , 0.13MB , pdfSchválenie symbolov Značka schválenia VDE UG , 0.32MB , pdfNávod na montáž Návod na montáž UP krabice pod omietku , 12.98MB , pdf
