Přístrojová krabice pod omítku 46, s přístrojovými šrouby, vzduchotěsná
Výr. č. 2003707 | EAN 4012196715893
- Popis produktu
-
Popis produktuPřístrojová krabice pod omítku se vzduchotěsnými membránovými vývody, pro použití ve zdivu s montážní hloubkou nejméně 46 mm.
• 4× 3 nálitky pro šrouby
• Oboustranné spojovací nálitky s bajonetovým uzávěrem
• 4 kombi - otvory pro trubky do Ø 20 a 25 mm
• 2 otvory do Ø 20 mm ve spojovacím můstku
• 2 otvory do Ø 12 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

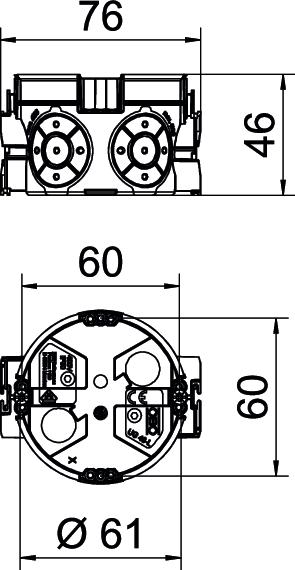

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,072 kg CO2e / 1 Kus Druh vyhotovenia telesa Zavádzacia membrána Druh zavedenia Vedení NYM, datová vedení a chráničky Farba tmavočierna / modrosivá Forma oblá Kombinované priechodky Ø 20 / 25 mm 4 Materiál Polypropylén / Termoplastický elastomér Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 650°C Počet vstupov káblov 8 pre priemer rúrky 20/25 mm Priemer 60 mm Rozmer Ø60mm, H46mm Rúrový vývody Ø 20 mm 2 S plochou sponou na upevnenie klincami nie So skrutkami áno Stupeň krytia IP30 Upevnenie prístrojov Skrutky Upevnenie veka Skrutky Veko bez Výška 46 mm Vzduchotesne áno Zavedenie zozadu áno - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Quick-Fix pro krabici pod omítku
ZU 60-QF 2003740 25 Kus
Signální víko pro krabice pod omítku, jednoduché
ZU 60-SD 2003760 50 Kus - Na stiahnutie
-
EÚ Vyhlásenie o zhode UG 46-GS-L / 2003707 , 0.13MB , pdfREACH Vyhlásenie o zhode UG 46-GS-L / 2003707 , 0.12MB , pdfRoHS Vyhlásenie o zhode UG 46-GS-L / 2003707 , 0.13MB , pdfNávod na montáž Návod na montáž UP krabice pod omietku , 12.98MB , pdf
