- Popis produktu
-

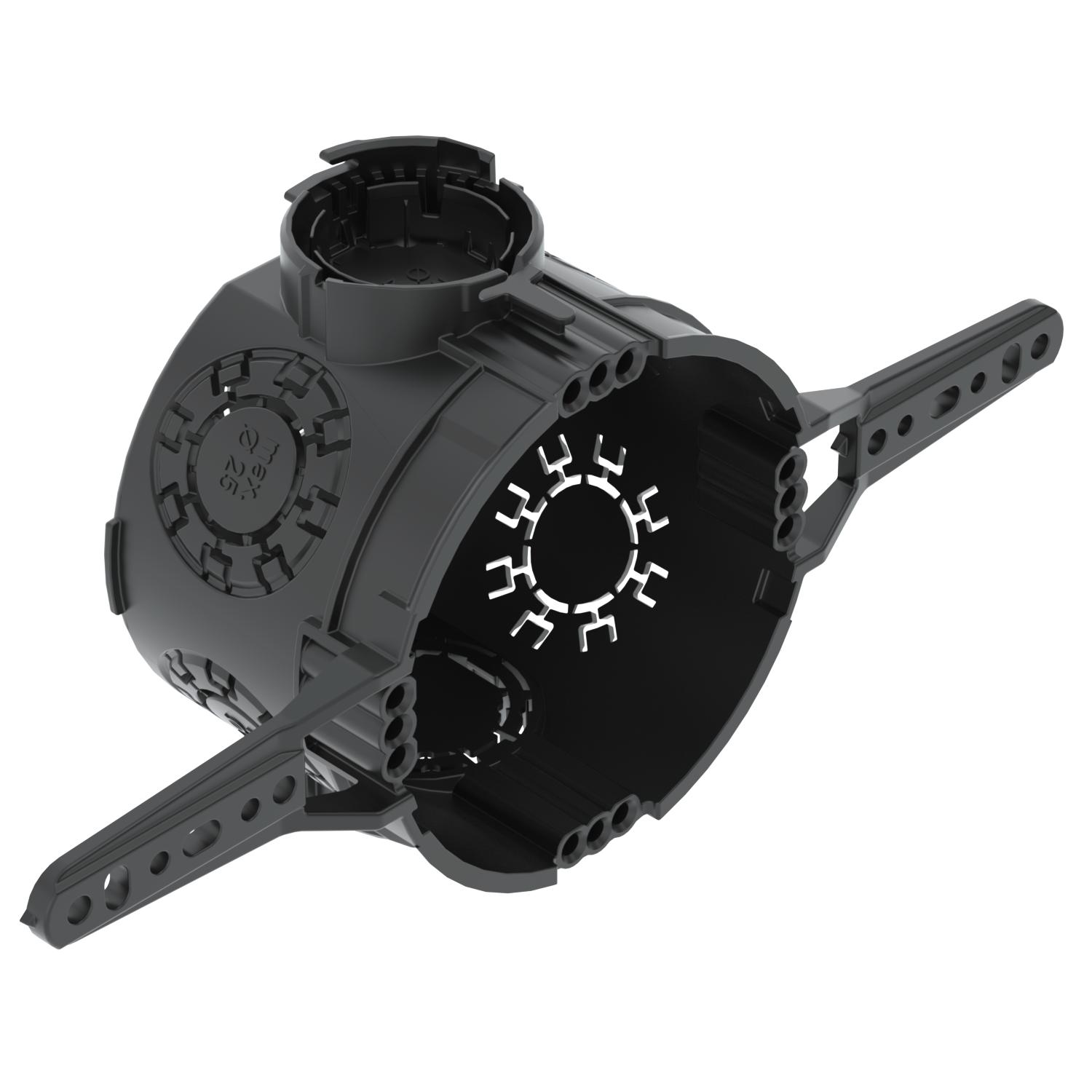

Popis produktuPřístrojová krabice pod omítku s hřebíkovou páskou, pro použití ve zdivu s montážní hloubkou nejméně 46 mm.
• 4 x 3 otvory pro šrouby
• Spojovací kus s bajonetovým, oboustranně připojitelným uzávěrem
• 6 kombi - otvorů pro trubky Ø 20 a 25 mm
• 1 otvor do Ø 20 mm ve dně
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

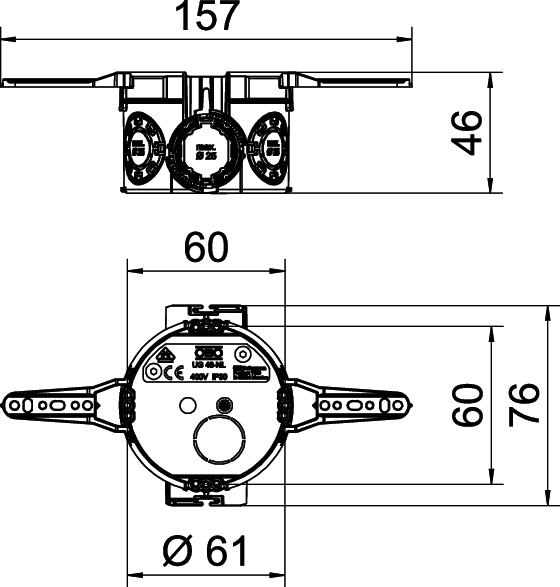

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,0531 kg CO2e / 1 Kus Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Vedení NYM, datová vedení a chráničky Farba tmavočierna Forma oblá Kombinované priechodky Ø 20 / 25 mm 6 Materiál Polypropylén Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 650°C Počet vstupov káblov 7 pre priemer rúrky 20/25 mm Priemer 60 mm Rozmer Ø60mm, H46mm Rúrový vývody Ø 20 mm 1 S plochou sponou na upevnenie klincami áno So skrutkami nie Stupeň krytia IP30 Upevnenie prístrojov Skrutky alebo roztváracie pazúriky Upevnenie veka Skrutky Veko bez Výška 46 mm Vzduchotesne nie Zavedenie zozadu áno - Všetky typy
- Na stiahnutie
-
List technických údajov UG 46-NL / 2003714 , 0.20MB , pdfEÚ Vyhlásenie o zhode UG 46-NL / 2003714 , 0.13MB , pdfNávod na montáž Návod na montáž UP krabice pod omietku , 12.98MB , pdf
