Přístrojová krabice do dutých stěn HW 47, vzduchotěsná
Výr. č. 2003806 | EAN 4012196715930
- Popis produktu
-

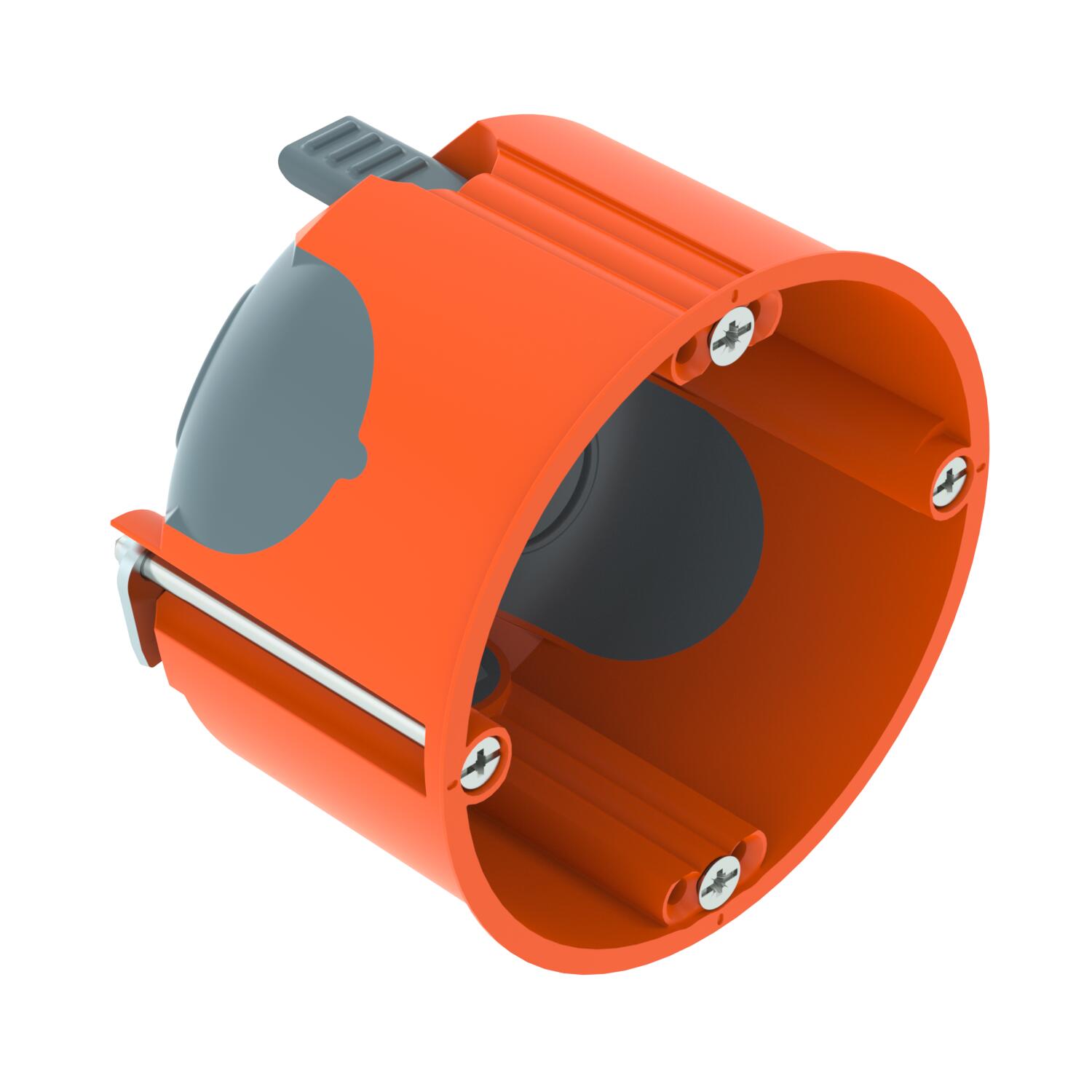

Popis produktuPřístrojová krabice do dutých stěn se vzduchotěsnými membránovými vývody, pro použití v dutých stěnách s montážní hloubkou nejméně 47 mm a tloušťkou desek 5–40 mm.
• 2× 3 nálitky pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 2× kombinovaný otvor pro trubky Ø 20 a 25 mm
• 2× otvor pro vedení NYM 3× 1,5 mm²
• 2× otvor pro vedení NYM 3× 2,5 mm² nebo 5× 1,5 mm²
• Vzduchotěsné propojení s dalšími přístrojovými krabicemi pomocí spojovacího prvku typu ZH 11-V
• Otestovaná zvuková izolace do 70 dB podle ISO 10140-2
Dodávané příslušenství: 10× spojovací prvek typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 0,0772 kg CO2e / 1 Kus Druh vyhotovenia telesa Zavádzacia membrána Druh zavedenia Vedení NYM, datová vedení a chráničky Farba oranžová / sivá Forma oblá Hrdlo Spojovacie hrdlo Kombinované priechodky Ø 20 / 25 mm 2 Materiál Polypropylén / Termoplastický elastomér Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 850°C Počet vložiek 1 Počet vstupov káblov 6 pre priemer rúrky 20/25 mm Priechodky vedení 3 x 1,5 mm² 2 Priechodky vedení 3 x 2,5 mm² / 5 x 1,5 mm² 2 Priemer 68 mm Priemer frézovaného otvoru 68 mm Rozmer Ø68mm, H47mm So skrutkami áno Sound insulation tested up to 70 dB according to ISO 10140-2 Stupeň krytia IP30 Upevnenie prístrojov Skrutky Upevnenie veka Skrutky Veko bez Vhodné pre hrúbku platne max. 40 mm Vhodné pre hrúbku platne min. 5 mm Výška 47 mm Vzduchotesne áno - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Vyrovnávací kruh pro krabice do dutých stěn
ZH 68-AR 2003840 10 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 10
ZH 10-AR 2003842 25 Kus
Spojovací prvek pro krabice do dutých stěn HW
ZH 11V 2003846 10 Kus - Na stiahnutie
-
List technických údajov HG 47-L / 2003806 , 0.19MB , pdfEÚ Vyhlásenie o zhode HG 47-L / 2003806 , 0.13MB , pdfREACH Vyhlásenie o zhode HG 47-L / 2003806 , 0.12MB , pdfRoHS Vyhlásenie o zhode HG 47-L / 2003806 , 0.12MB , pdfNávod na montáž Návod na montáž pre krabice do dutých stien HW , 8.26MB , pdf
