Přístrojová krabice do dutých stěn 47, dvojitá 47 | | 68 | 20/25 mm | 12

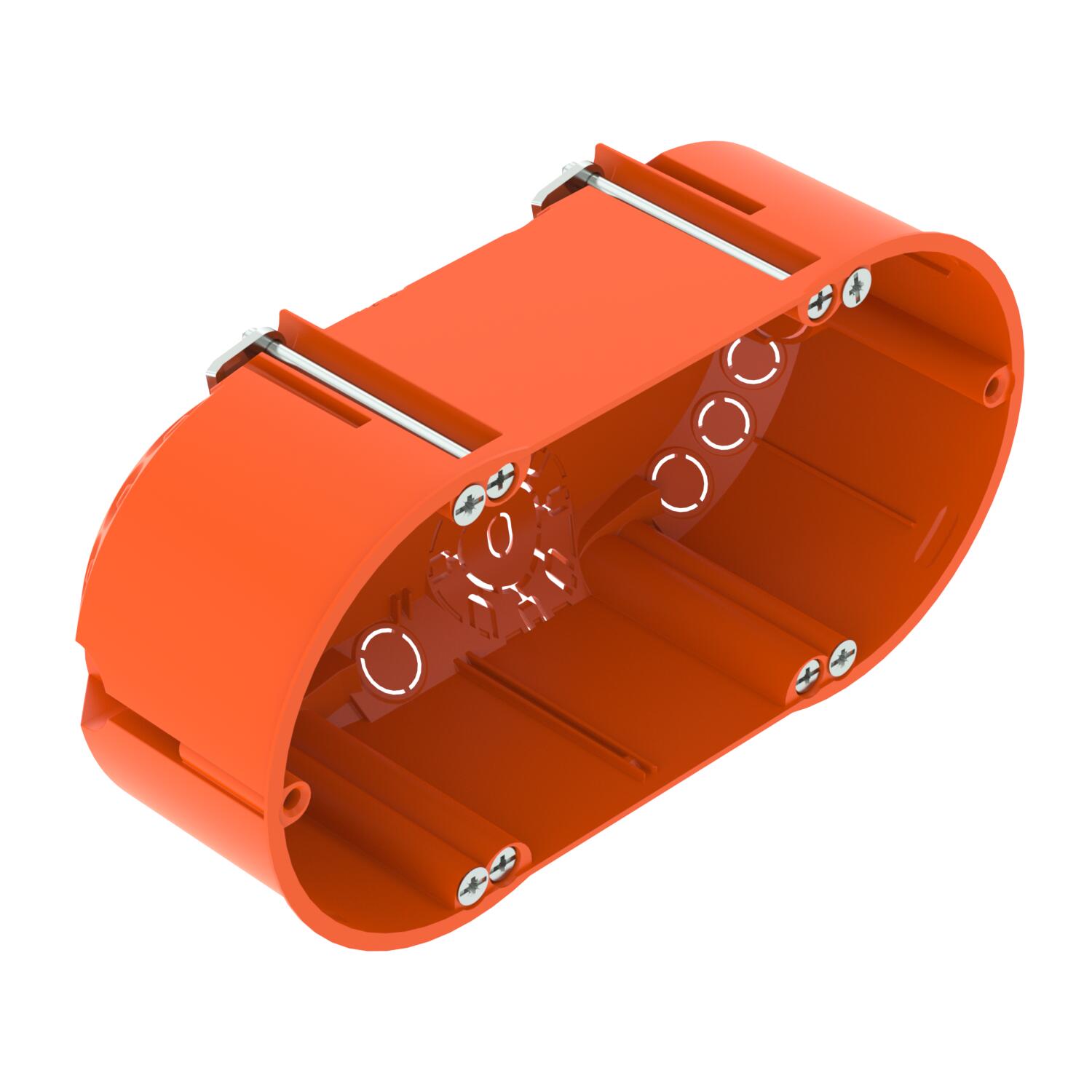

Přístrojová krabice do dutých stěn 47, dvojitá

Výr. č. 2003822 | EAN 4012196863945

Výr. č. / Typ	2003822 / HG 47-DV

Výška	47 mm

Priemer frézovaného otvoru	68 mm

pre priemer rúrky	20/25 mm

Počet vstupov káblov	12

Popis produktu

Popis produktu

Dvojitá přístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 47 mm a tloušťkou desek 5–40 mm.

• 6 nálitků pro šrouby
• Přístrojové šrouby, upevňovací třmeny
• 4 kombi- otvory pro trubku Ø 20 und 25 mm
• 4 otvory pro vedení NYM 3 x 1,5 mm
• 2 otvory pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• 2 otvory pro vedení NYM 5 x 2,5 mm² nebo 7 x 1,5 mm²
• Propojení s dalšími krabicemi pomocí spojovacího dílu typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.

Technické údaje

Technické údaje

Bezhalogénový	áno
Druh vyhotovenia telesa	Vylamovací otvor
Druh zavedenia	Vedení NYM, datová vedení a trubky
Farba	oranžová
Forma	oválny
Hrdlo	Spojovacie hrdlo
Kombinované priechodky Ø 20 / 25 mm	4
Materiál	Polypropylén
Menovité napätie	400 V
Menovitý prierez max.	2,5 mm²
Menovitý prierez min.	1,5 mm²
Nárazuvzdorný	nie
ohňovzdorný	podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 850°C
Počet vložiek	2
Počet vstupov káblov	12
pre priemer rúrky	20/25 mm

Priechodky vedení 3 x 1,5 mm²	4
Priechodky vedení 3 x 2,5 mm² / 5 x 1,5 mm²	2
Priechodky vedení 5 x 2,5 mm² / 7 x 1,5 mm²	2
Priemer frézovaného otvoru	68 mm
Produktová séria	Řada WIN
Rozmer	142x71
So skrutkami	áno
Stupeň krytia	IP30
Upevnenie prístrojov	Skrutky
Upevnenie veka	Skrutky
V zhode s ROHS	áno
Veko	bez
Vhodné pre hrúbku platne max.	40 mm
Vhodné pre hrúbku platne min.	5 mm
Vzduchotesne	nie

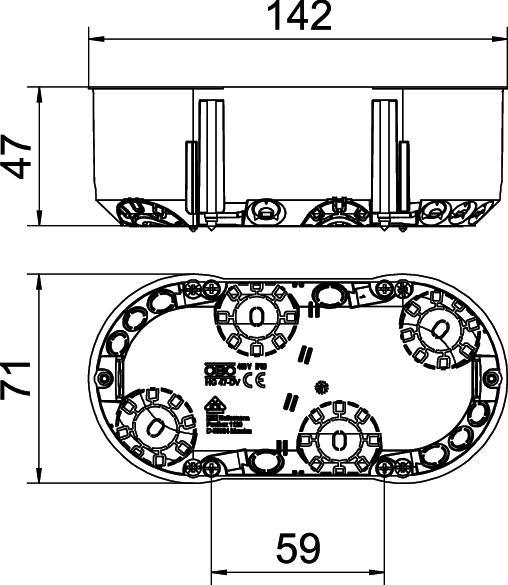

Rozmery

Dĺžka	142 mm
Šírka	71 mm

Výška	47 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,1446 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,1446 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
