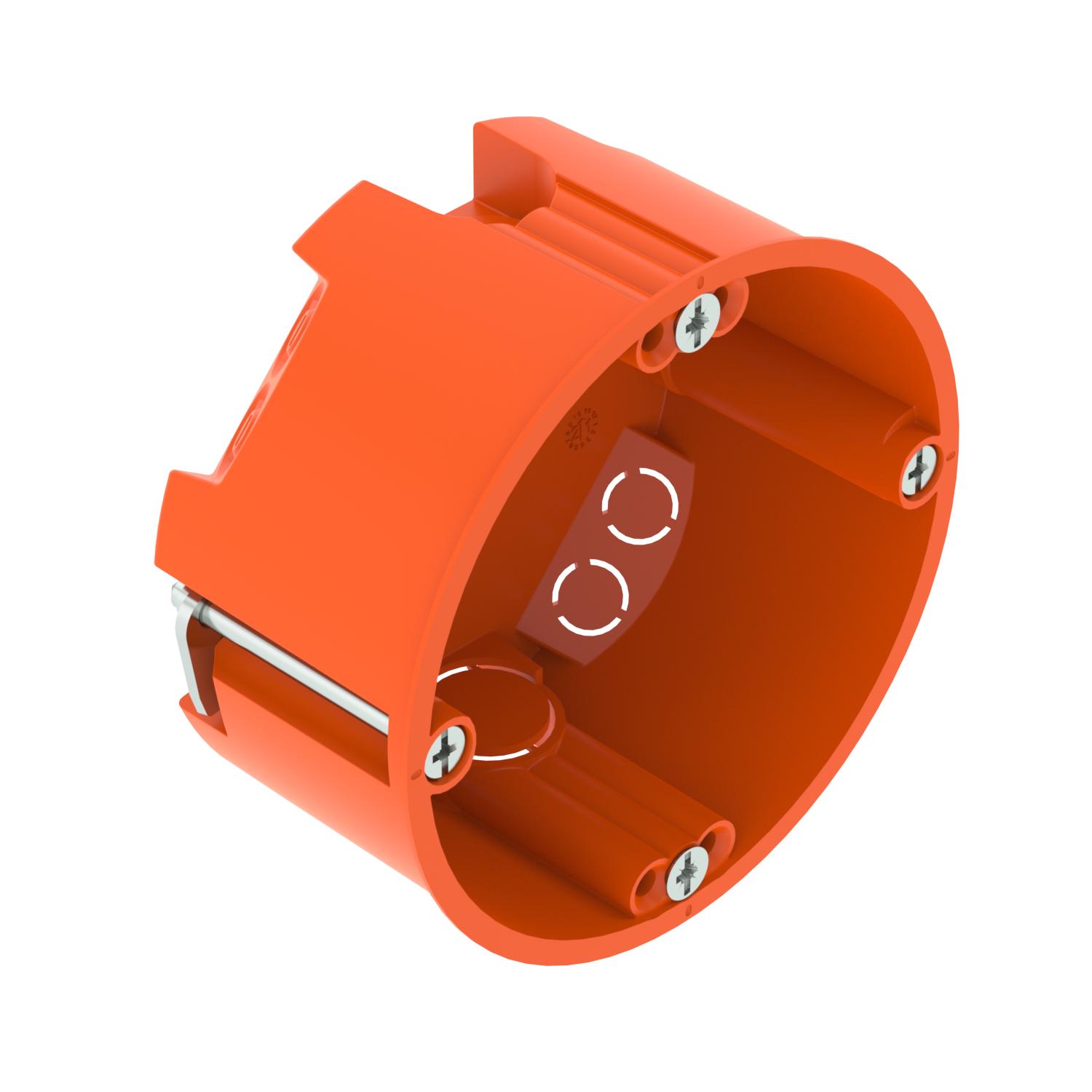

Přístrojová krabice do dutých stěn 35
Výr. č. 2003800 | EAN 4012196687060
- Popis produktu
-
Popis produktuPřístrojová krabice do dutých stěn pro použití v dutých stěnách s montážní hloubkou nejméně 35 mm a tloušťkou desek 5–28 mm.
• 2 x 3 nálitky pro šrouby
• Přístrojové šrouby, upínací výstupky
• 4 vývody pro vedení NYM 3 x 1,5 mm
• 2 vývody pro vedení NYM 3 x 2,5 mm² nebo 5 x 1,5 mm²
• Možnost propojení s dalšími krabicemi HG 35 pomocí spojovacího dílu typu ZH 11-V
Dodávané příslušenství: 10 x spojovací díl typu ZH 11-V
Otestováno podle EN 60670-1, EN 60670-22 a DIN 49073-1.
-
- Technické údaje
-
Technické údaje

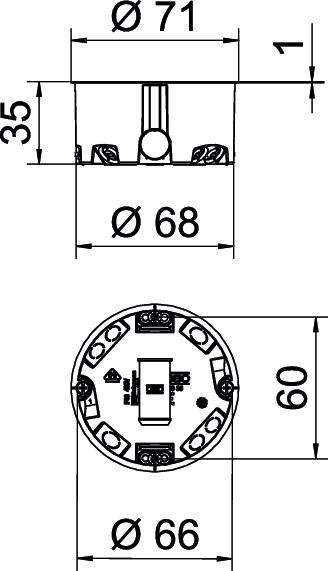

Bezhalogénový áno Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Vedení NYM a datová vedení Farba oranžová Forma oblá Hrdlo Spojovacie hrdlo Materiál Polypropylén Menovité napätie 400 V Menovitý prierez max. 2,5 mm² Menovitý prierez min. 1,5 mm² Nárazuvzdorný nie ohňovzdorný podľa VDE 0471/IEC 60695-2-11, skúšobná teplota 850°C Počet vložiek 1 Počet vstupov káblov 6 Priechodky vedení 3 x 1,5 mm² 4 Priechodky vedení 3 x 2,5 mm² / 5 x 1,5 mm² 2 Priemer 68 mm Priemer frézovaného otvoru 68 mm Produktová séria Řada WIN Rozmer Ø68mm, H35mm So skrutkami áno Stupeň krytia IP30 Upevnenie prístrojov Skrutky Upevnenie veka Skrutky V zhode s ROHS áno Veko bez Vhodné pre hrúbku platne max. 28 mm Vhodné pre hrúbku platne min. 5 mm Vzduchotesne nie Rozmery
Výška 35 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,064 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,064 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Vyrovnávací kruh pro krabice do dutých stěn
ZH 68-AR 2003840 10 Kus
Vyrovnávací kroužek pro krabice do dutých stěn 10
ZH 10-AR 2003842 25 Kus
Spojovací prvek pro krabice do dutých stěn HW
ZH 11V 2003846 10 Kus - Na stiahnutie
-
