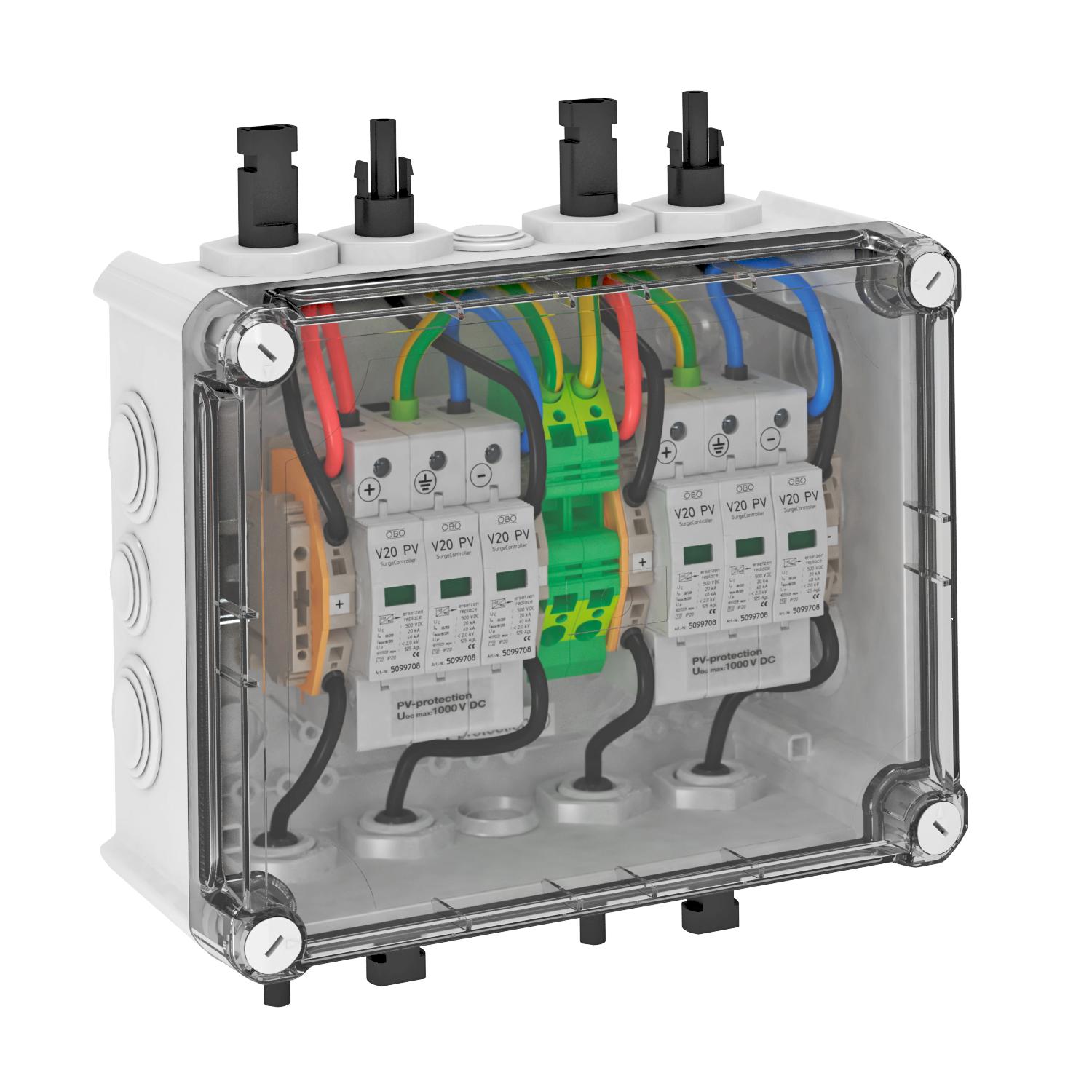

Připojovací skříň, typ 2, se zástrčkou MC4, pro 2× 1 string IP66

Připojovací skříň, typ 2, se zástrčkou MC4, pro 2× 1 string

Výr. č. 5088556 | EAN 4012196816088

Výr. č. / Typ	5088556 / PVG-C1000S110

Stupeň krytia	IP66

Popis produktu

Popis produktu

Systémové řešení typu 2 s konektorem MC4 pro FV střídače s 2 oddělenými MPP trackery

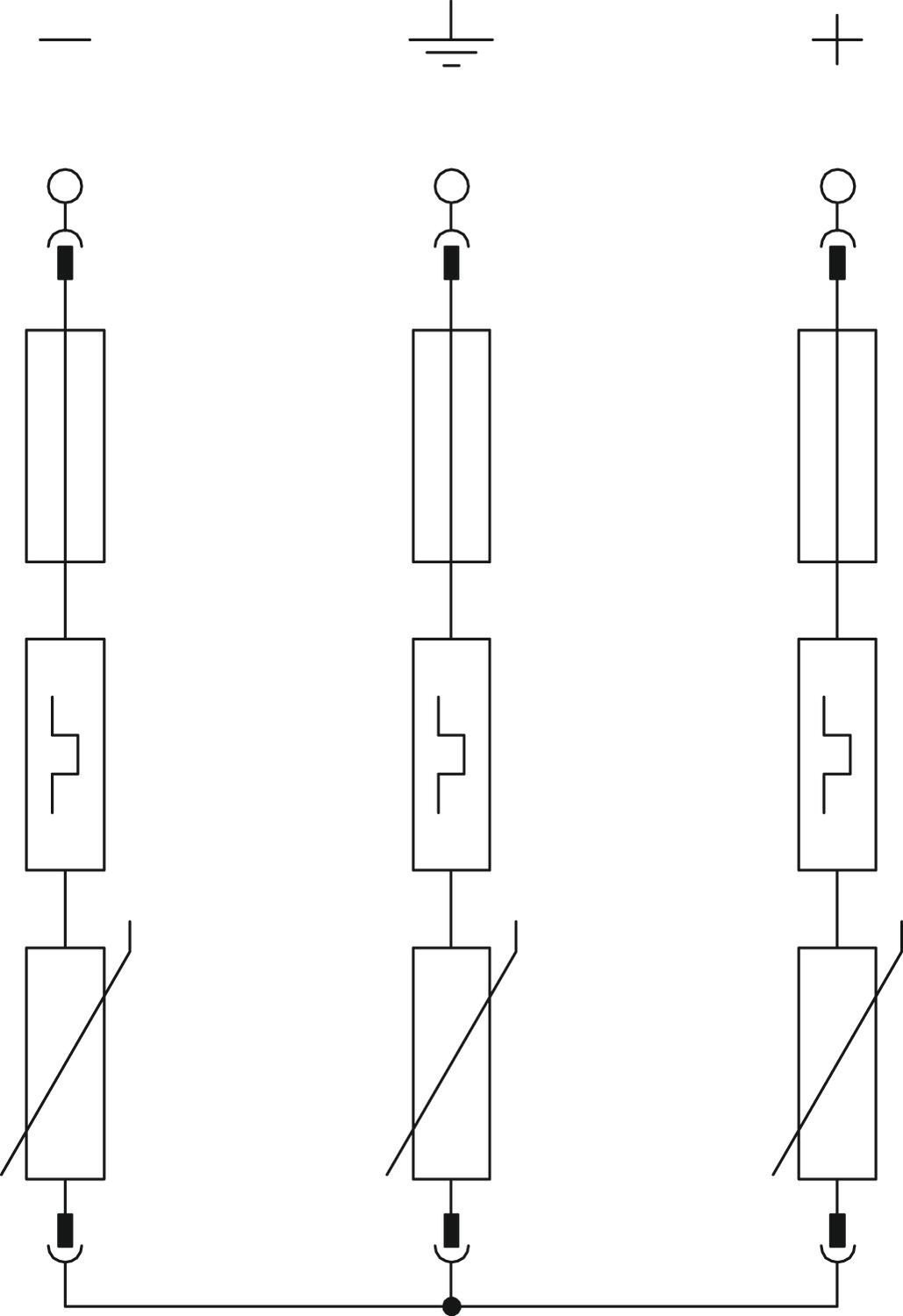

• Varistorový svodič, zásuvný s odpojovacím zařízením, zapojení Y odolné proti chybám podle VDE 0100-712 (50539-12)
• Nízká ochranná úroveň DC: < 4,0 kV (Uoc max. = 1000 V DC s V20-C/0-500PV)
• Vstup pro FV string (konektor MC4) na vstup MPP-WR, až 30 A DC na svorku
• Předem smontovaný v polykarbonátovém pouzdře (IP66) odolném proti UV záření. Pro venkovní použití

Pro DC ochranu střídače ve FV systémech.
V případě nebezpečí kondenzace vody v důsledku větru, ledu, teploty nebo slunečního záření mohou být případně nutná další opatření!

Technické údaje

Možnosti pripojenia

Anschlussart Generatoranschlusskasten	MC4
Čas odozvy	<25 ns
CO2 stopa (GWP) od kolísky po bránu	5,8233 kg CO2e / 1 Kus
Diaľková signalizácia	nie
Druh vedenia pre prepäťové ochrany	Vedenie energie DC (PV)
Druh zavedenia	MC4
Entries per MPPT	1
Exits per MPPT	1
Farba	svetlosivá; RAL 7035
Funkcia monitorovania	nie

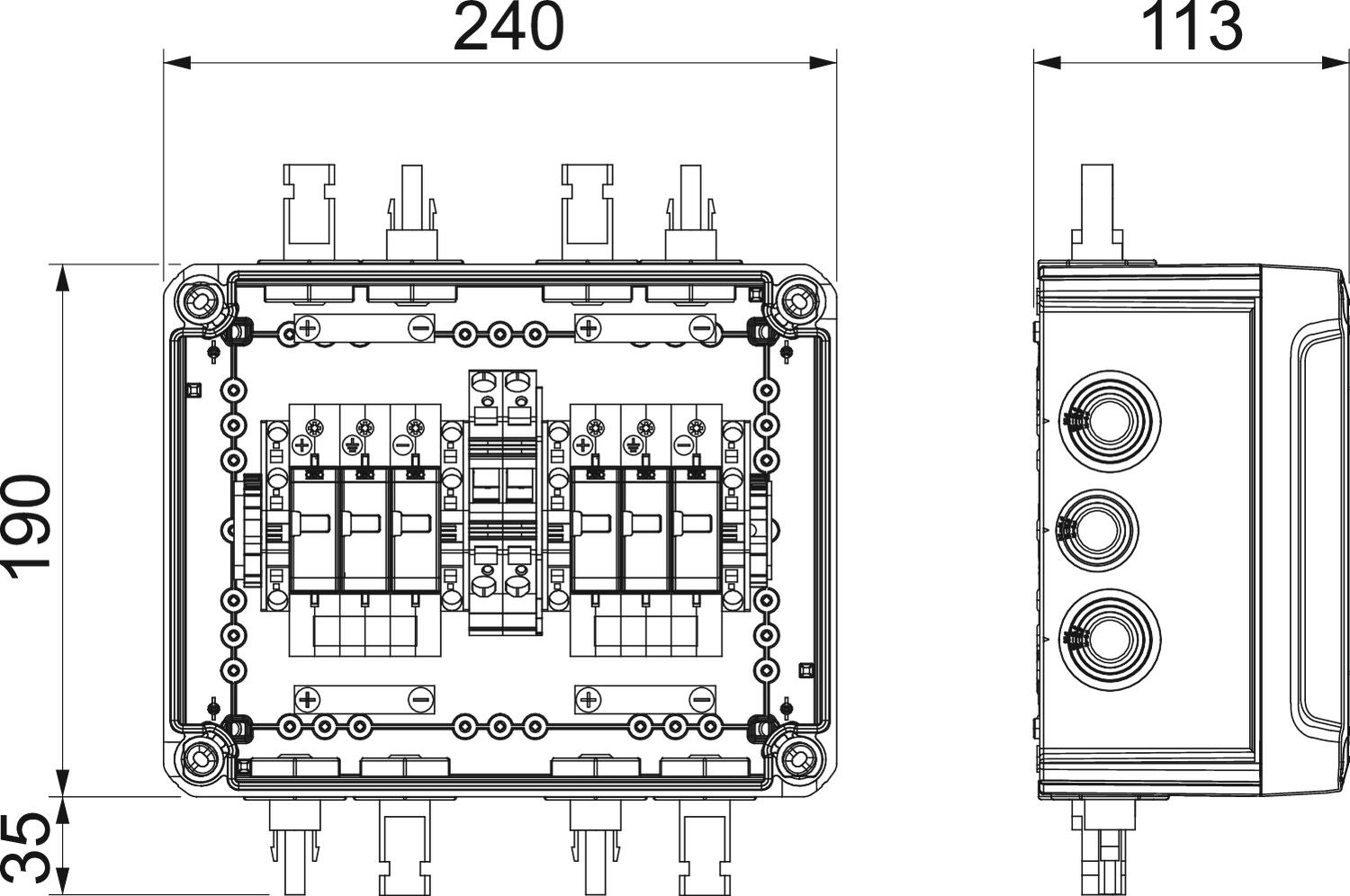

Hĺbka	113 mm
Istenie vetvy	bez
Konfigurácia siete	DC
Konfigurácia siete DC	áno
Konfigurácia siete iná	nie
Konfigurácia siete IT	nie
Konfigurácia siete TN	nie
Konfigurácia siete TN-C	nie
Konfigurácia siete TN-C-S	nie
Konfigurácia siete TN-S	nie
Konfigurácia siete TT	nie
LPZ	1→2
Materiál puzdra	PCPC
Max. nadprúdová ochrana na strane siete	125
Max. napätie PV	1000 V
Max. vstupné napätie DC	1000 V
Max. vstupný prúd na vetvu	30 A
Max. Výstupný prúd	30 A
Maximálne predistenie	125 A

Maximálny nárazový prúd zvodu (8/20 μs)	40 kA
Menovitý nárazový prúd zvodu (8/20 µs)	20 kA
Najvyššie trvalé napätie DC	1000 V
Number of MPPTs	2
Osadenie výkonovým odpojovačom	nie
Počet pólov	3
Počet prívodov vedení	4
Počet vstupov	1
Počet vstupov vetvy	1
Prevádzková teplota max.	80 °C
Prevádzková teplota min.	-40 °C
Prierez vodiča flexibilný (s jemným lankom) min.	25 mm²
Prierez vodiča pevný (jednodrôtový/viacdrôtový) max.	35 mm²
Rozmer	1000V DC
Signalizácie na prístroji	optická
Šírka	240 mm
Skúšobná trieda typ 1	nie
Skúšobná trieda typ 2	áno
Skúšobná trieda typ 3	nie
SPD podľa IEC 61643-1	class II
SPD podľa STN EN 61643-11	Typ 2
Spôsob montáže	predmontovaný v puzdre
Stupeň krytia	IP66
Stupeň krytia kód IK	IK05
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-5 °C
Vyhotovenie	Pro dva MPP trackery a s přípojkou MC4
Výška	190 mm
