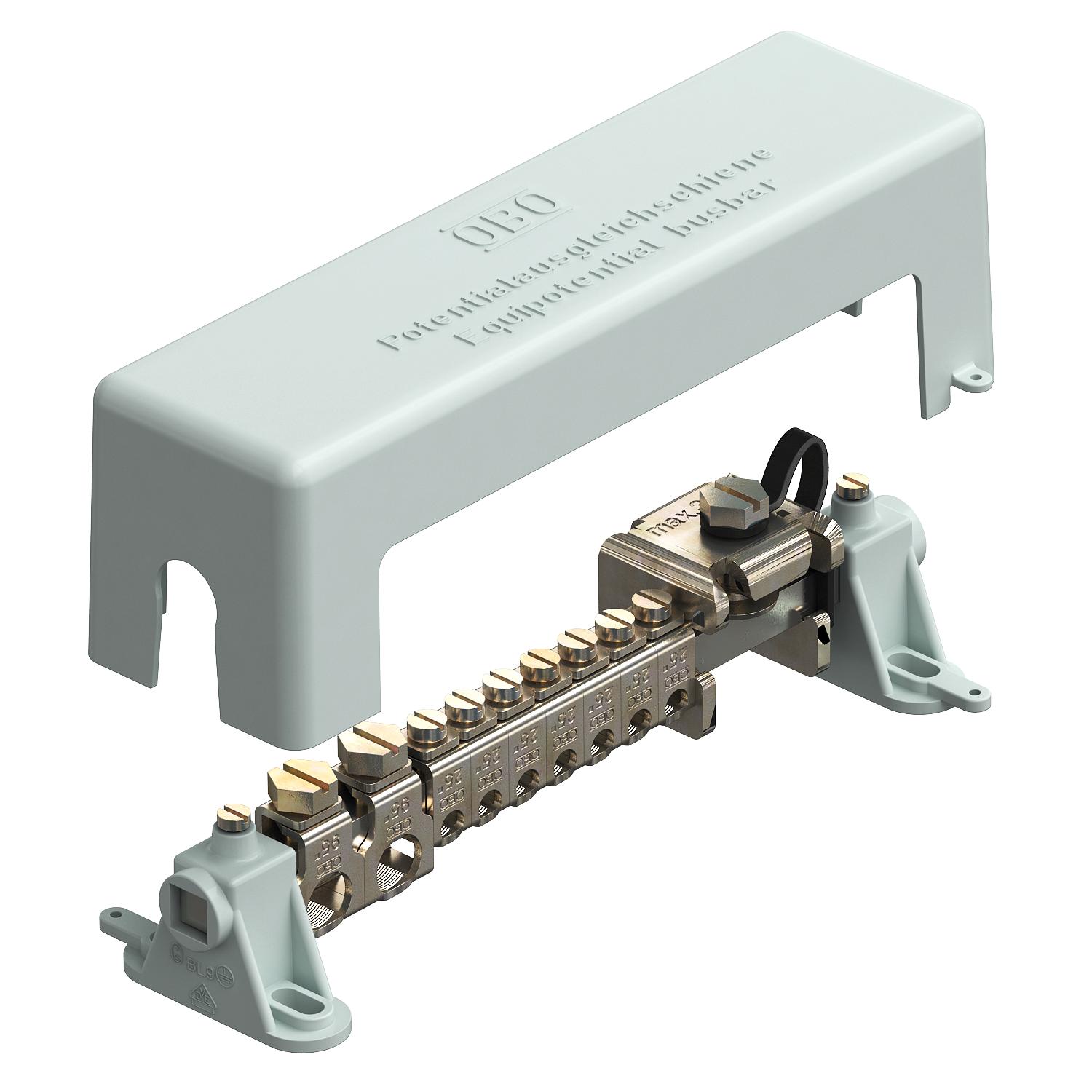

Přípojnice potenciálového vyrovnání pro vnitřní prostředí, schváleno dle VDE
Výr. č. 5015650 | EAN 4012195378556
- Popis produktu
-
Popis produktuPřípojnice potenciálového vyrovnání pro vyrovnání potenciálů podle DIN VDE 0100-410/-540 a vyrovnání potenciálů v ochraně před bleskem podle DIN VDE 0185-305
• Podle VDE 0618, část 1
• Se svorkovnicí 10 × 10 mm z niklované mosazi
• Se spolehlivými řadovými svorkami z galvanicky zinkované oceli
• Kryt a kontaktní lišty ze šedého polystyrolu
• Kryt lze zaplombovat/popsat
• Odolná proti bleskovým proudům do 100 kA (10/350)
• Tažný třmen se šrouby zajištěnými proti samovolnému uvolnění (požadováno např. v průmyslu)
Možnosti připojení:
• 7× plný nebo laněný vodič 2,5–25 mm² nebo jemně laněný vodič s dutinkou do 16 mm² (max. Ø 7 mm)
• 2× plný nebo laněný vodič 25–95 mm² nebo jemně laněný vodič s dutinkou do 70 mm² (max. Ø 13,5 mm)
• 1× plochý vodič 30 × 3,5 mm
Pre vyrovnanie potenciálu v ochrane pred bleskom podľa STN EN 62305-1 až 4
-
- Technické údaje
-
Technické údaje
Farba sivá Izolátor áno Materiál mosadz Materiál kontaktnej lišty mosadz Materiál svorky Oceľ Počet prípojok pevného vedenia do 25 mm² 7 Počet prípojok pevného vedenia do 95 mm² 2 Počet prípojok plochých vodičov do 30 mm 1 Povrch kontaktnej lišty niklované Povrch svorky galvanicky zinkované Rozmer 217mm Tvar konštrukcie Konštrukcia modulárna Vyhotovenie v príklope Rozmery

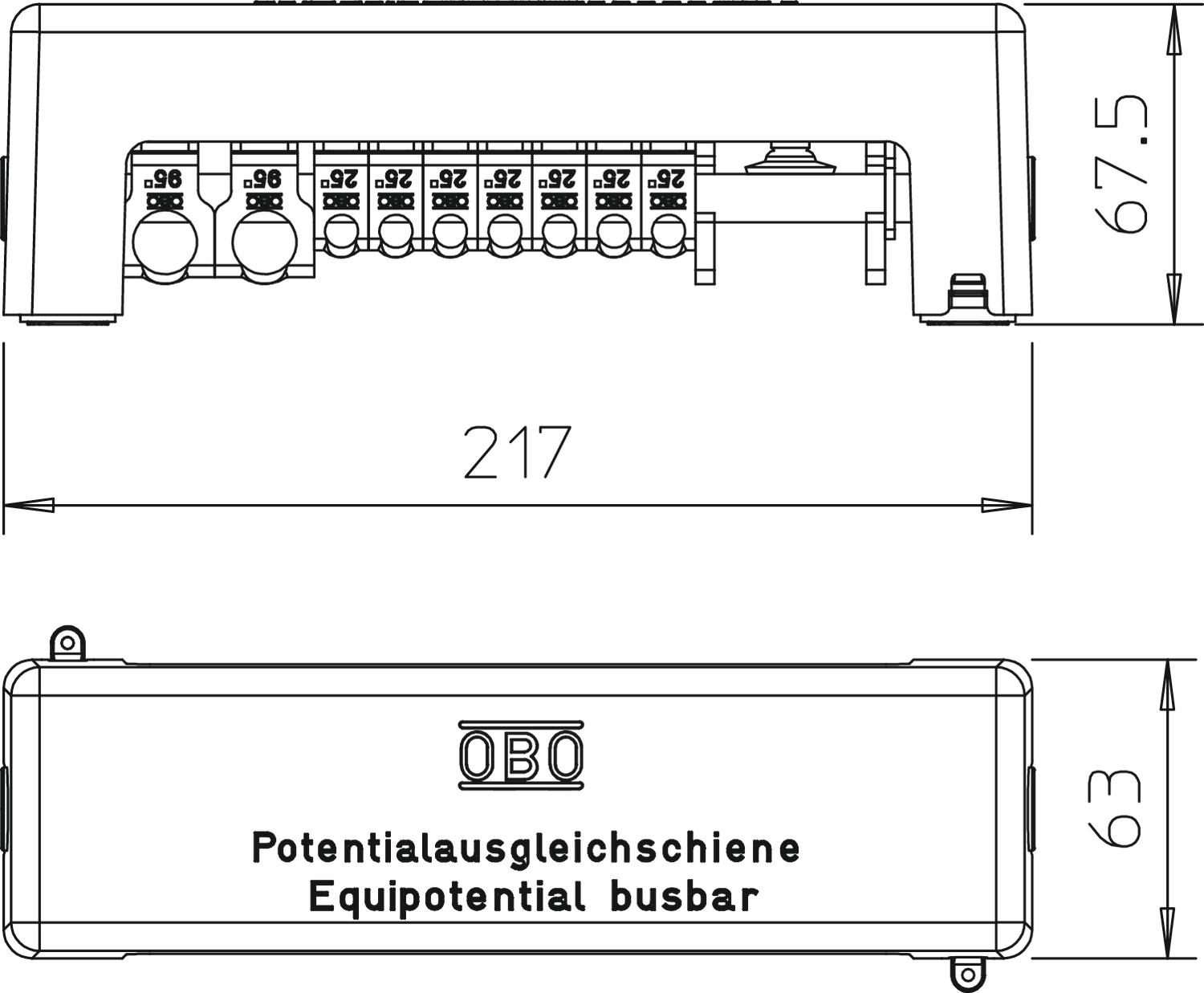

Dĺžka 217 mm Šírka 63 mm Výška 67,5 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,778 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,778 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Množství Declared Unit Quantity (LCA) 1 - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

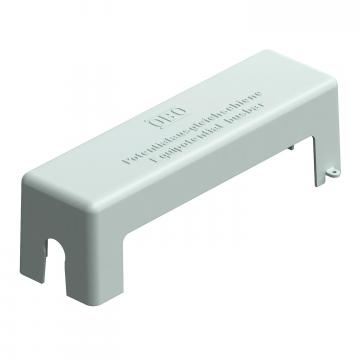

Kryt pro 1801 VDE
1801 AH 5015707 1 Kus

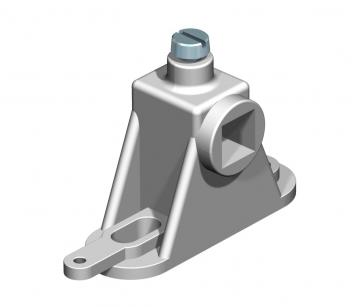

Držák lišty pro 1801 VDE
1801 SCH 5015715 10 Kus

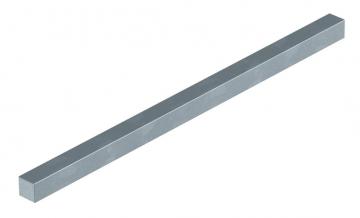

Kontaktní lišta pro 1801 VDE
1801 KL1 5015723 1 Kus

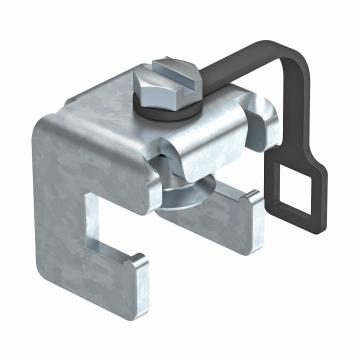

Svorka na ploché vodiče do FL 30 pro 1801 VDE
1801 RK30 5015731 1 Kus

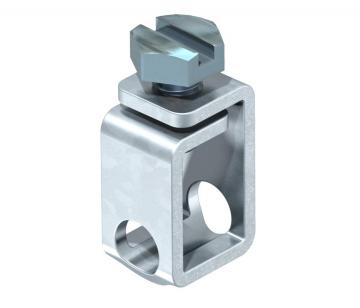

Svorka na kruhové vodiče do 25 mm² pro 1801 VDE
1801 RK25 5015758 10 Kus

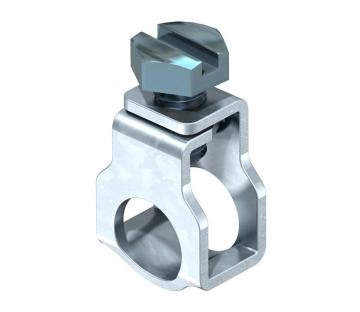

Svorka na kruhové vodiče od 25 mm² pro 1801 VDE
1801 RK95 5015766 10 Kus

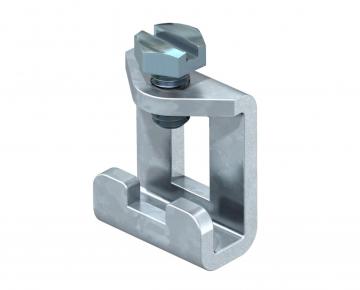

Svorka na ploché vodiče od FL 30 pro 1801 VDE
1801 RK40 5015774 1 Kus - Na stiahnutie
-
List technických údajov 1801 VDE / 5015650 , 0.24MB , pdfEÚ Vyhlásenie o zhode 1801 VDE / 5015650 , 0.12MB , pdfREACH Vyhlásenie o zhode 1801 VDE / 5015650 , 0.10MB , pdfRoHS Vyhlásenie o zhode 1801 VDE / 5015650 , 0.13MB , pdf
