Odbočovací svorkovnice hlavního vedení, 5pól. Skrutky |

Odbočovací svorkovnice hlavního vedení, 5pól.

Výr. č. 2009036 | EAN 4012196614332

Výr. č. / Typ	2009036 / HLAK 5-10x16

Druh pripojenia	Skrutky

Popis produktu

Popis produktu

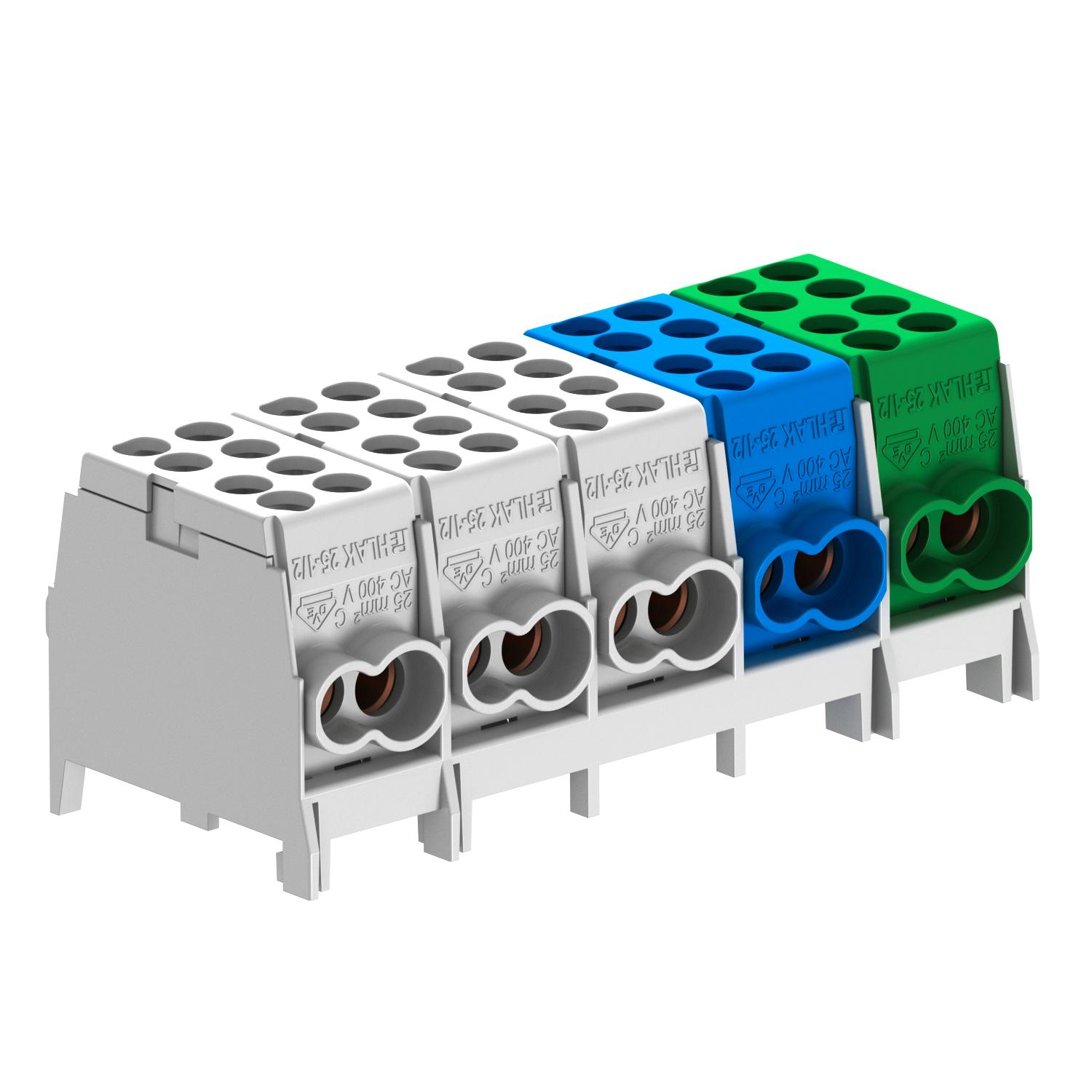

5-ti pólová odbočná svorkovnice hlavního vedení s průřezy vodičů 2 x 16 mm² + 2 x 25 mm² na pól. Se dvěma šrouby na jeden upínací bod pro zajištění bezpečného kontaktního tlaku. Vysoce pevné a rychlé upevnění ze zinkovaného ocelového plechu pro snadnou montáž na nosné lišty.

Kryty svorek jsou k dodávány v obvyklých barvách vodičů.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,0717 kg CO2e / 1 Kus

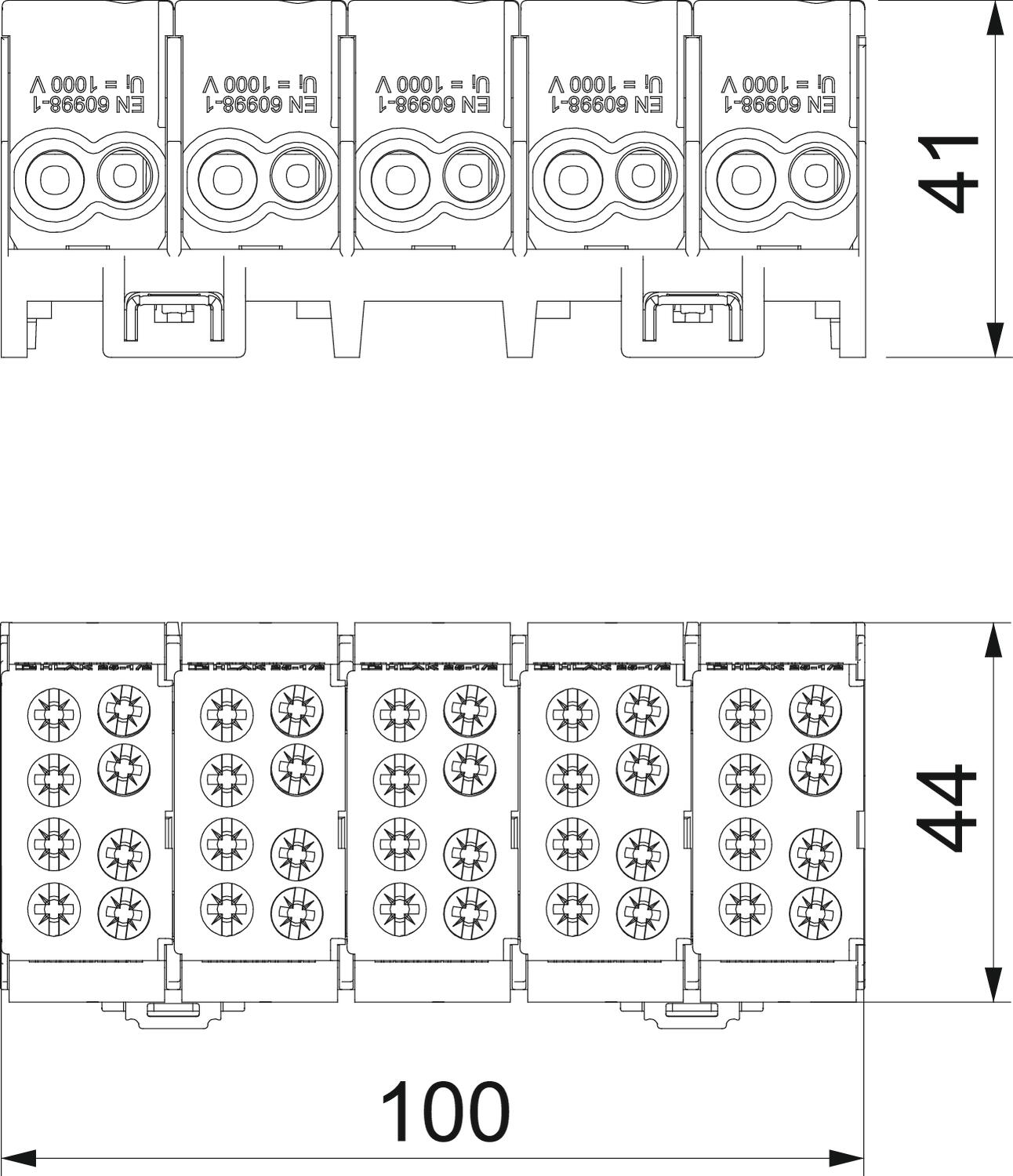

Dĺžka	100 mm
Druh pripojenia	Skrutky
Izolačná látka	Termoplast
Max. menovitý prevádzkový prúd Ie	130 A
Max. prierez kábla	25 mm²
Max. prierez vodiča	25 mm²
Menovité napätie	960 V
Menovitý prierez min.	25 mm²
Menovitý prúd	130 A
Nárazuvzdorný	áno
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 960°C
Okolitá teplota	40 °C
Počet pólov	5
Počet upínacích miest	20
Počet upínacích miest na pól	4
Pozícia pripojenia	hore/dole
priehľadná	nie
Pripájací prierez viacdrôtový max.	25 mm²
Pripájací prierez viacdrôtový min.	16 mm²

Pripojiteľný prierez vodiča jednodrôtový max.	25 mm²
Pripojiteľný prierez vodiča jednodrôtový min.	1,5 mm²
Pripojiteľný prierez vodiča s jemným lankom s dutinkou max.	16 mm²
Pripojiteľný prierez vodiča s jemným lankom s dutinkou min.	1,5 mm²
Pripojiteľný prierez vodiča viacdrôtový max.	25 mm²
Pripojiteľný prierez vodiča viacdrôtový min.	16 mm²
Rozmer	16/25mm²
S ovládacími páčkami	nie
Šírka	47 mm
skúšané podľa VDE	áno
Teplotný rozsah použitia max.	70 °C
Teplotný rozsah použitia min.	-25 °C
V zhode s ROHS	áno
Vhodné na masívny vodič	áno
Vhodné na pripojenie pásového vodiča	nie
Vhodné na pripojenie sektorového vodiča	áno
Vhodné na pripojenie vodiča kruhového prierezu	áno
Vhodné pre flexibilné vodiče	nie
Vhodné pre splietané vodiče	áno
Výška	35 mm
