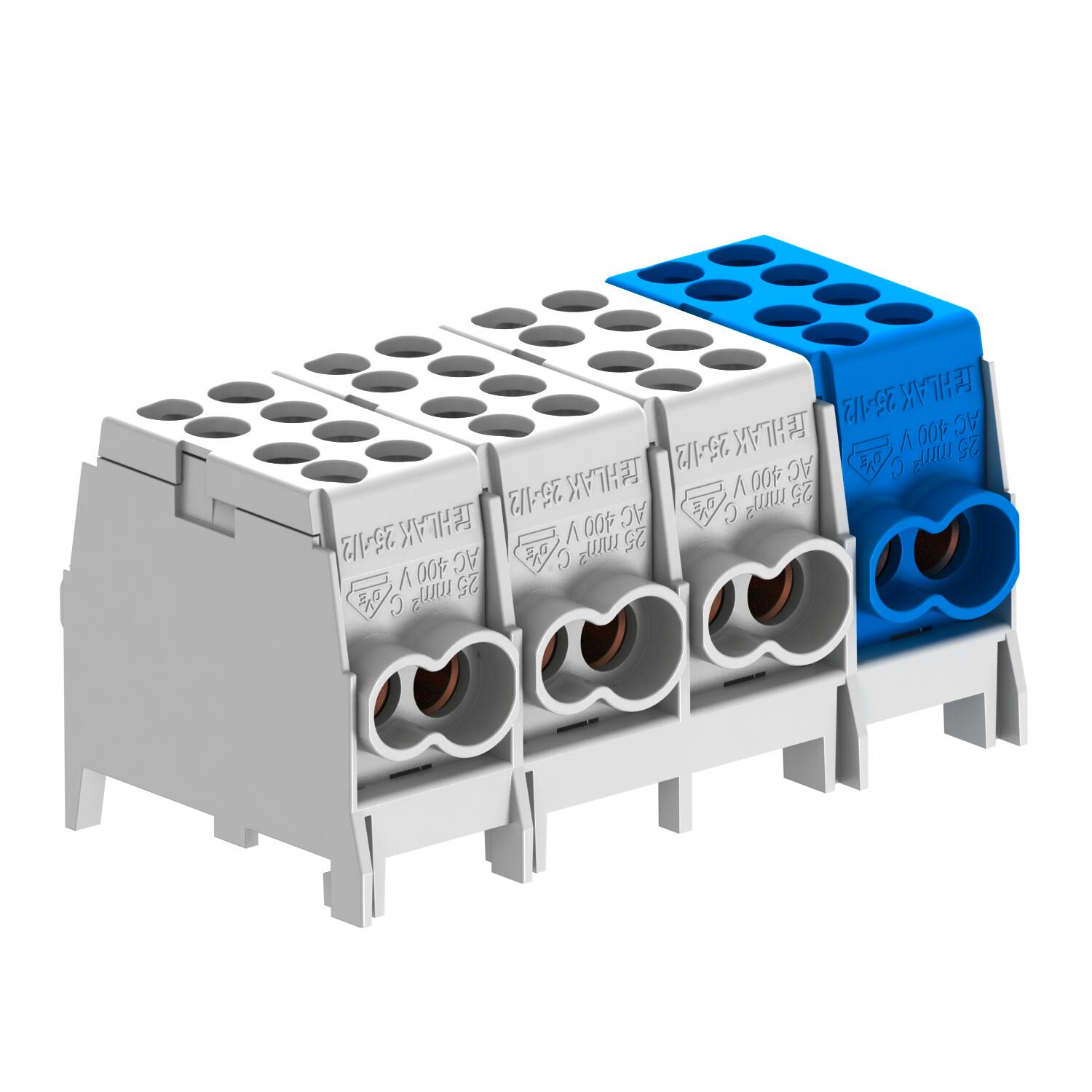

Odbočovací svorkovnice hlavního vedení, 4pól.
Výr. č. 2009032 | EAN 4012196614325
- Popis produktu
-
Popis produktu4pólová odbočovací svorkovnice hlavního vedení, připojovací průřez kabelů 2× 16 mm² + 2× 25 mm² na pól. S 2 šrouby na každém svorkovém místě pro spolehlivý přítlak kontaktů. Vysoce pevné a rychlé upevnění ze zinkovaného ocelového plechu pro snadnou montáž na nosné lišty.
Kryty svorek jsou k dodávány v obvyklých barvách vodičů.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh pripojenia Skrutky Izolačná látka Termoplast Max. menovitý prevádzkový prúd Ie 130 A Max. prierez kábla 25 mm² Max. prierez vodiča 25 mm² Menovité napätie 960 V Menovitý prierez min. 25 mm² Menovitý prúd 130 A Nárazuvzdorný áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 960°C Okolitá teplota 40 °C Počet pólov 4 Počet upínacích miest 16 Počet upínacích miest na pól 4 Pozícia pripojenia hore/dole priehľadná nie Pripájací prierez viacdrôtový max. 25 mm² Pripájací prierez viacdrôtový min. 16 mm² Pripojiteľný prierez vodiča jednodrôtový max. 25 mm² Pripojiteľný prierez vodiča jednodrôtový min. 1,5 mm² Pripojiteľný prierez vodiča s jemným lankom s dutinkou max. 16 mm² Pripojiteľný prierez vodiča s jemným lankom s dutinkou min. 1,5 mm² Pripojiteľný prierez vodiča viacdrôtový max. 25 mm² Pripojiteľný prierez vodiča viacdrôtový min. 16 mm² Produktová séria HSK Rozmer 16/25mm² S ovládacími páčkami nie skúšané podľa VDE áno Teplotný rozsah použitia max. 70 °C Teplotný rozsah použitia min. -25 °C V zhode s ROHS áno Vhodné na masívny vodič áno Vhodné na pripojenie pásového vodiča nie Vhodné na pripojenie sektorového vodiča áno Vhodné na pripojenie vodiča kruhového prierezu áno Vhodné pre flexibilné vodiče nie Vhodné pre splietané vodiče áno Rozmery

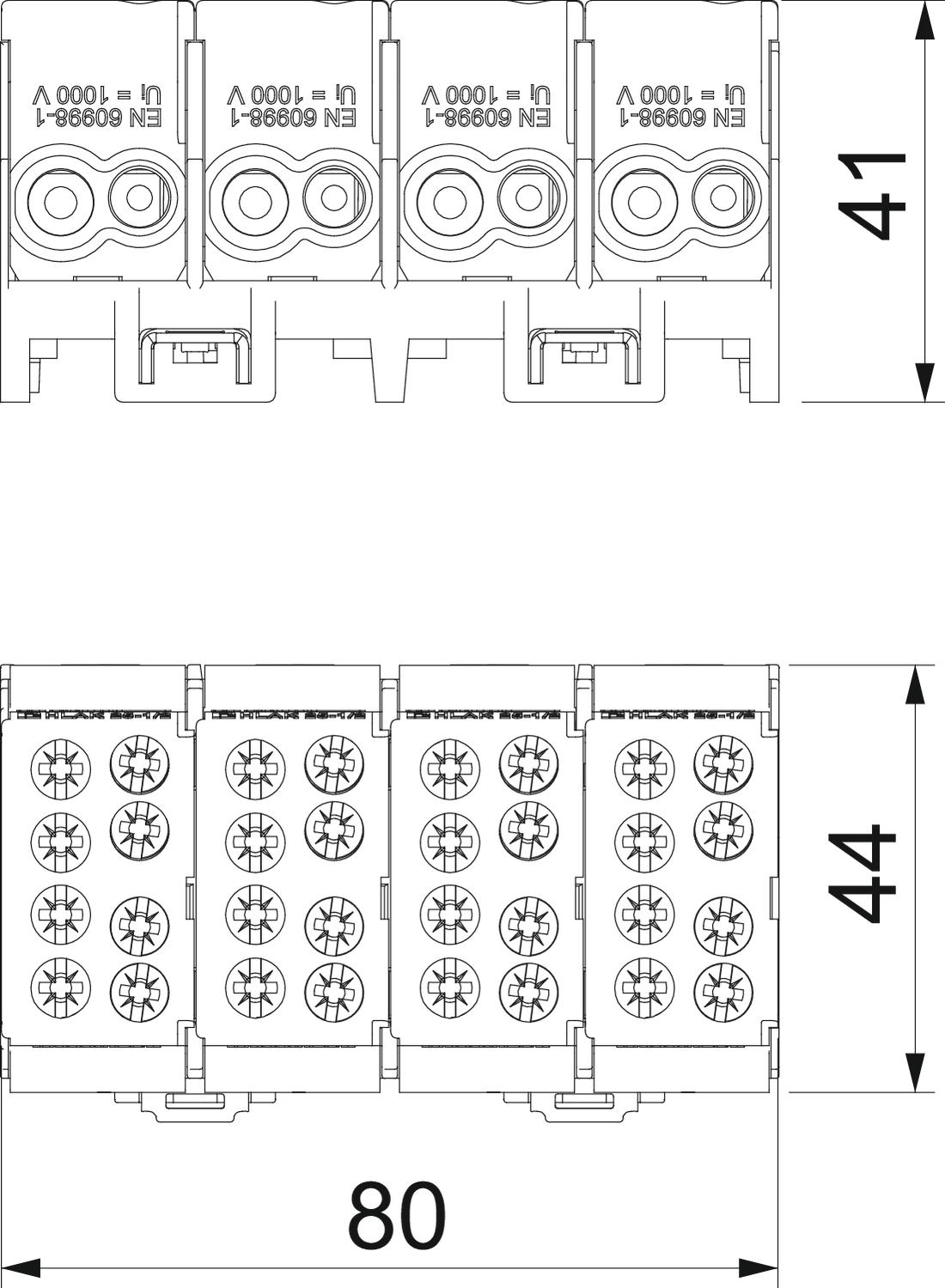

Dĺžka 80 mm Šírka 47 mm Výška 35 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,0715 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,0715 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
- Na stiahnutie
-
List technických údajov HLAK 4-8x16 / 2009032 , 0.28MB , pdfEÚ Vyhlásenie o zhode HLAK 4-8x16 / 2009032 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva HLAK 4-8x16 / 2009032 , 0.09MB , pdfREACH Vyhlásenie o zhode HLAK 4-8x16 / 2009032 , 0.12MB , pdfRoHS Vyhlásenie o zhode HLAK 4-8x16 / 2009032 , 0.13MB , pdf
