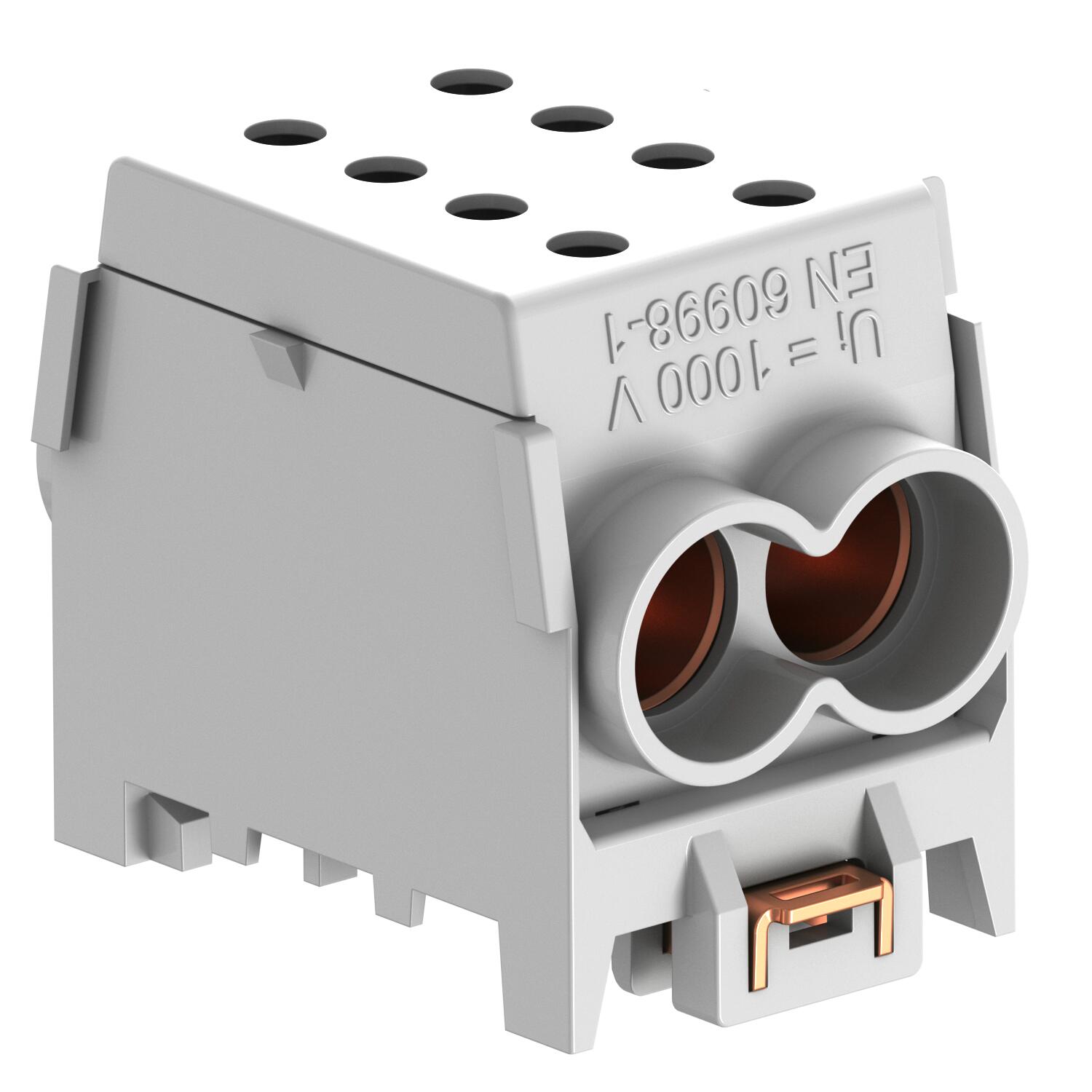

Odbočovací svorkovnice hlavního vedení, 1pól. Skrutky | sivá

Odbočovací svorkovnice hlavního vedení, 1pól.

Výr. č. 2009042 | EAN 4012196614356

Výr. č. / Typ

Druh pripojenia	Skrutky

Farba

Popis produktu

Popis produktu

1pólová odbočovací svorkovnice hlavního vedení, připojovací průřez kabelů 4× 70 mm² na pól. S 2 šrouby na každém svorkovém místě pro spolehlivý přítlak kontaktů. Vysoce pevné a rychlé upevnění ze zinkovaného ocelového plechu pro snadnou montáž na nosné lišty.

Kryty svorek jsou k dodávány v obvyklých barvách vodičů.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,037 kg CO2e / 1 Kus
Druh pripojenia	Skrutky
Farba	sivá
Izolačná látka	Termoplast
Max. menovitý prevádzkový prúd Ie	190 A
Max. prierez kábla	70 mm²
Max. prierez vodiča	70 mm²
Menovité napätie	960 V
Menovitý prierez min.	70 mm²
Menovitý prúd	190 A
Nárazuvzdorný	áno
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 960°C
Okolitá teplota	40 °C
Počet pólov	1
Počet upínacích miest	4
Počet upínacích miest na pól	4
Pozícia pripojenia	hore/dole
priehľadná	nie
Pripájací prierez viacdrôtový max.	70 mm²
Pripájací prierez viacdrôtový min.	4 mm²

Pripojiteľný prierez vodiča jednodrôtový max.	70 mm²
Pripojiteľný prierez vodiča jednodrôtový min.	4 mm²
Pripojiteľný prierez vodiča s jemným lankom s dutinkou max.	50 mm²
Pripojiteľný prierez vodiča s jemným lankom s dutinkou min.	4 mm²
Pripojiteľný prierez vodiča viacdrôtový max.	70 mm²
Pripojiteľný prierez vodiča viacdrôtový min.	4 mm²
Rozmer	70/70mm²
S ovládacími páčkami	nie

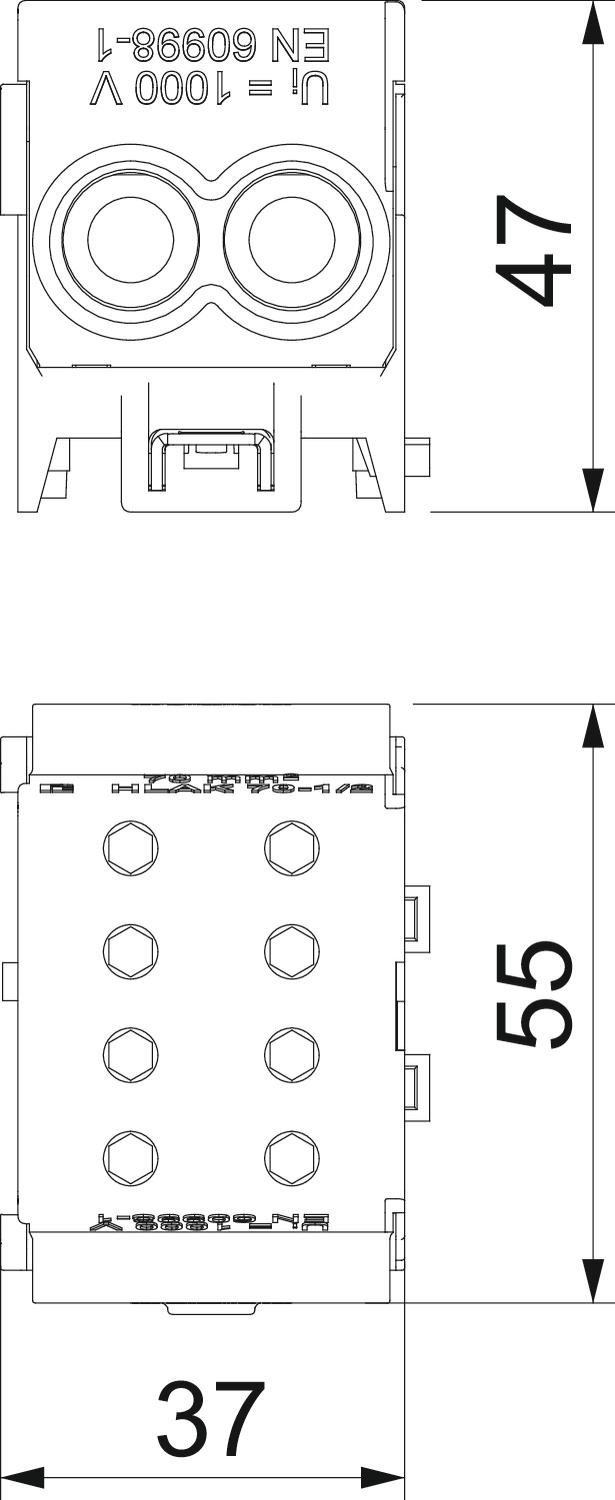

Šírka	55 mm
skúšané podľa VDE	áno
Teplotný rozsah použitia max.	70 °C
Teplotný rozsah použitia min.	-25 °C
V zhode s ROHS	áno
Vhodné na masívny vodič	áno
Vhodné na pripojenie pásového vodiča	nie
Vhodné na pripojenie sektorového vodiča	áno
Vhodné na pripojenie vodiča kruhového prierezu	áno
Vhodné pre flexibilné vodiče	nie
Vhodné pre splietané vodiče	áno
Výška	40 mm
