Odbočná krabice X 25 se svorkovnicí
Výr. č. 2005214 | EAN 4012196584482
- Popis produktu
-

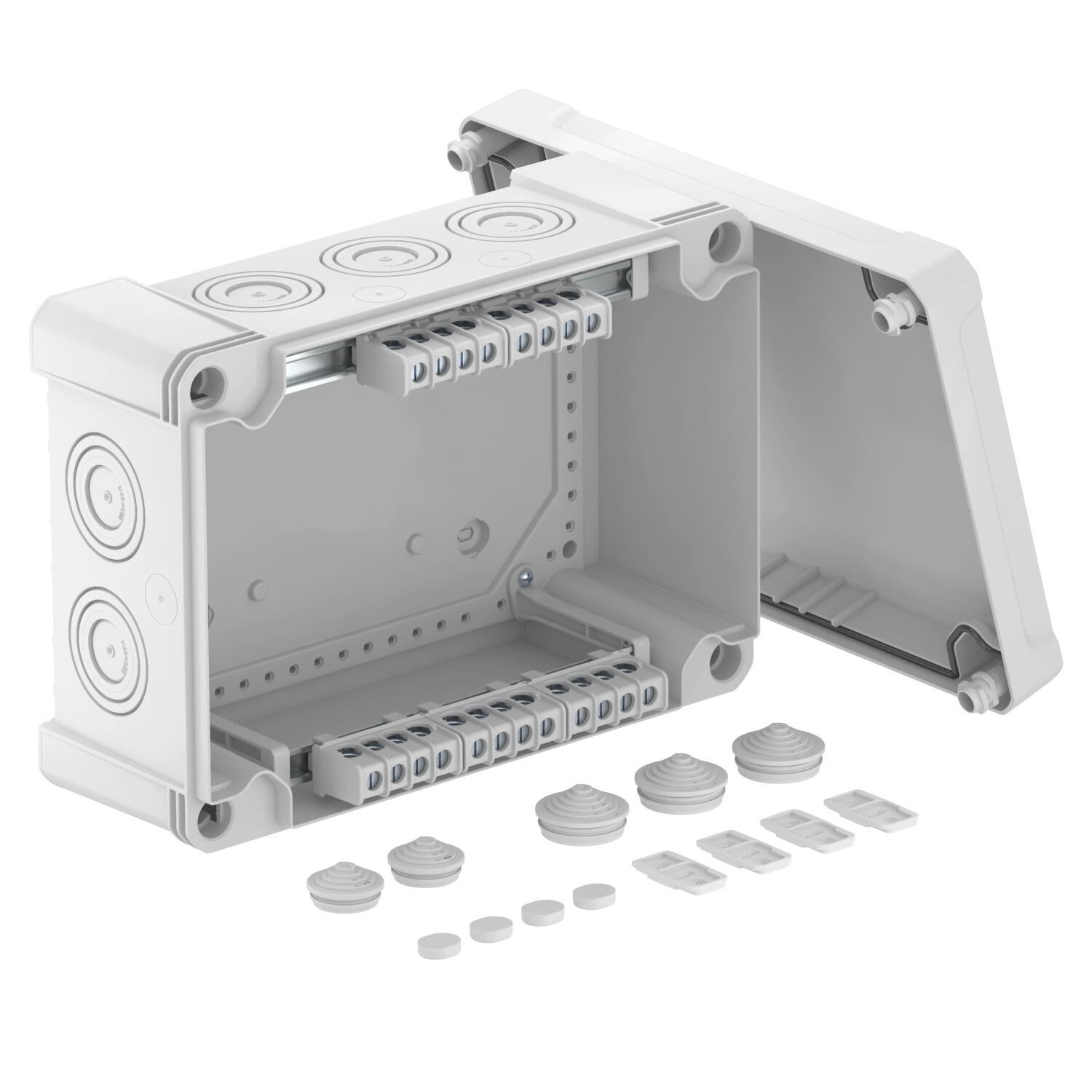

Popis produktuOdbočná krabice se svorkovnicí k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Zvlášť odolná proti nárazu – IK08. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Včetně 5 svorkovnic se 4 přípojnými místy.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK08 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
Součástí dodávky je 5 svorkovnic à 4 svorková místa.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Stupňovitá membrána s možnosťou odrezania Farba svetlosivá; RAL 7035 Forma pravouhlý Materiál Polykarbonát Max. prierez vodiča 25 mm² Menovité izolačné napätie Ui 750 V Menovité napätie 750 V Menovitý prierez max. 25 mm² Menovitý prierez min. 10 mm² Možnosť montáže vedľa seba áno Nárazuvzdorný áno Odolne voči poveternostným vplyvom áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie Svorka Počet vstupov káblov 10 Priehľadné veko nie Produktová séria Řada X Rozmer 286x202x125 S možnosťou zaplombovania áno S tienením nie S vekom áno Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP67 Stupeň krytia kód IK IK09 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -25 °C Upevnenie veka priskrutkované V zhode s ROHS vyňať Veko nepriehľadná Vystužený skleným vláknom áno Zavedenie zozadu nie Rozmery

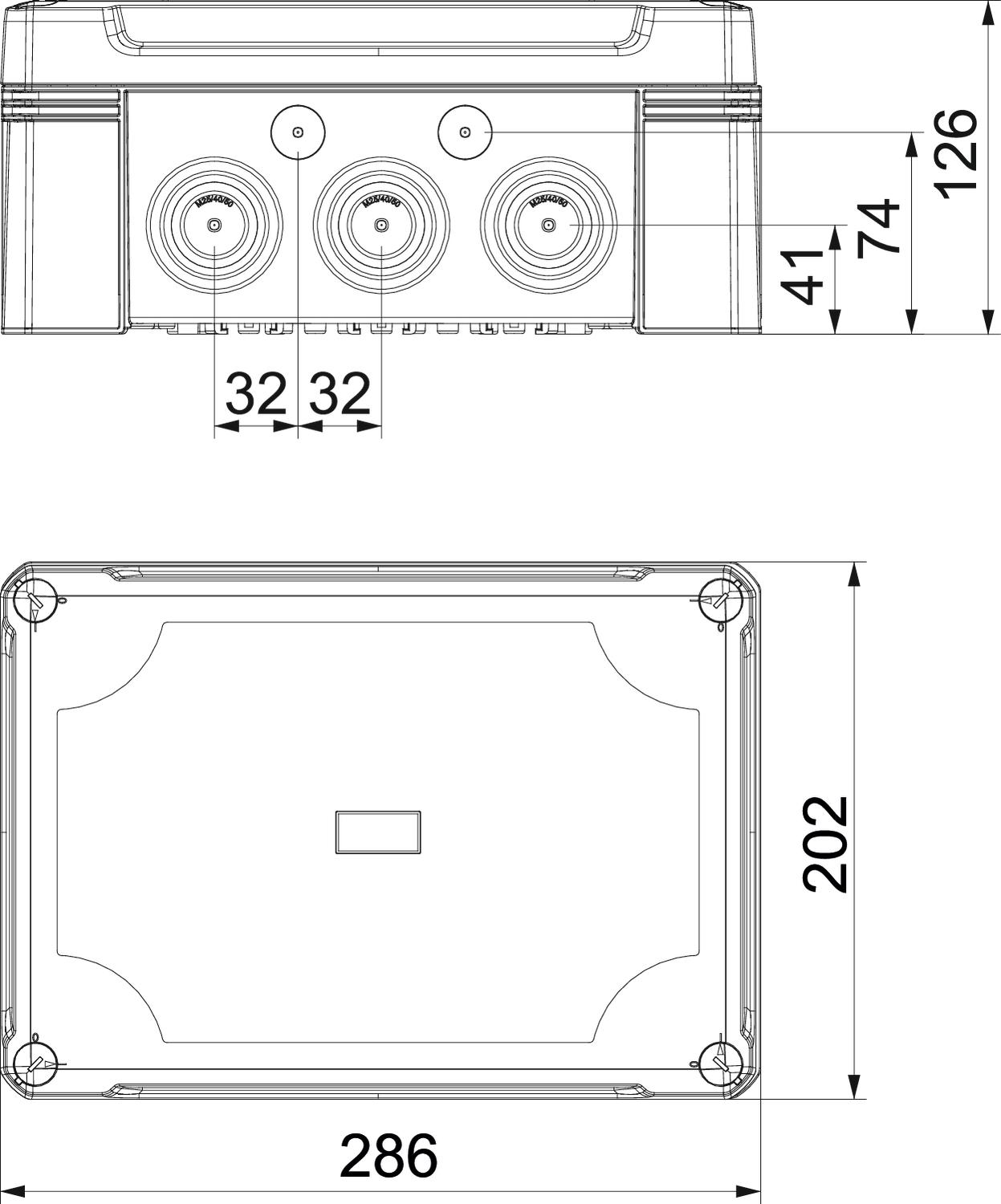

Dĺžka 286 mm Šírka 202 mm Svetlé vnútorné rozmery 271x187x110 mm Výška 126 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 4,6914 kg CO2e / 1 Kus CO₂ Footprint (GWP) 4,6914 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
