Odbočná krabice X 25 s přístrojovou lištou
Výr. č. 2005104 | EAN 4012196582785
- Popis produktu
-

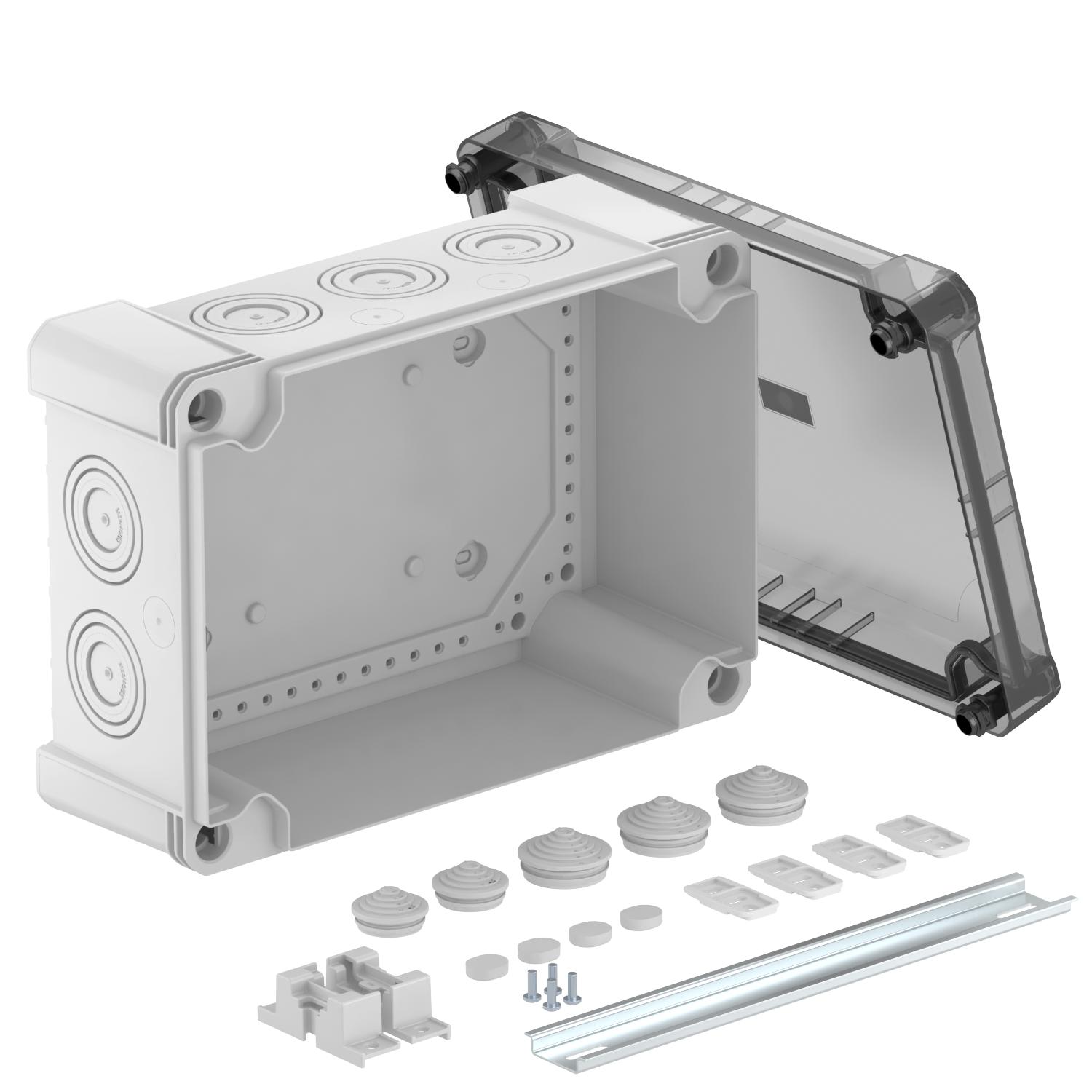

Popis produktuOdbočná krabice s přístrojovou lištou k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Zvlášť odolná proti nárazu – IK08. Transparentní víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Včetně profilové lišty 2069.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK08 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
-
- Technické údaje
-
Technické údaje

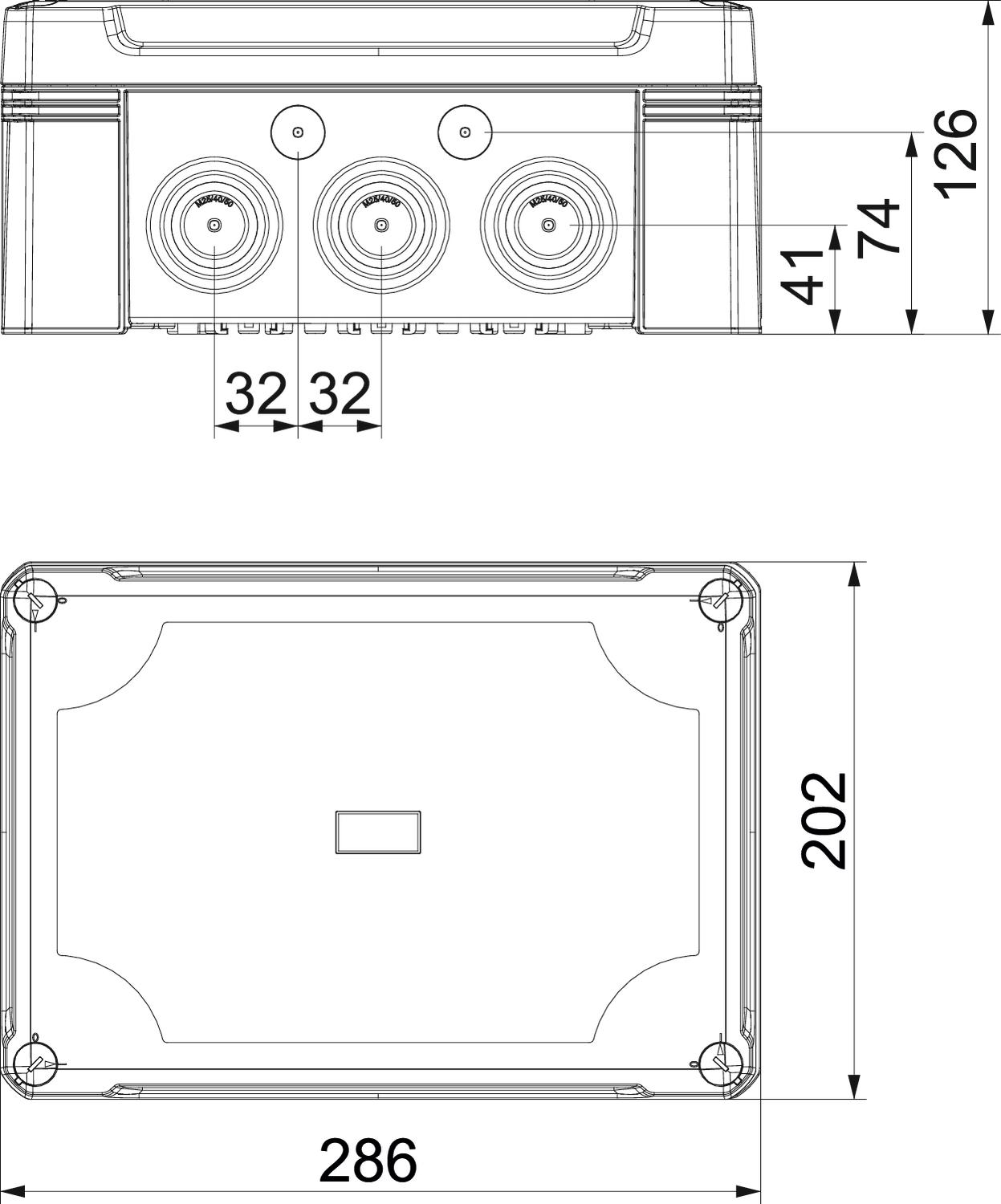

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 3,9794 kg CO2e / 1 Kus Dĺžka 286 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Stupňovitá membrána s možnosťou odrezania Farba sivá / priehľadná Forma pravouhlý Materiál Polykarbonát Max. prierez vodiča 25 mm² Menovité izolačné napätie Ui 750 V Menovité napätie 750 V Menovitý prierez max. 25 mm² Menovitý prierez min. 10 mm² Možnosť montáže vedľa seba áno Nárazuvzdorný áno Odolne voči poveternostným vplyvom áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie Nosná lišta Počet vstupov káblov 10 Priehľadné veko áno Rozmer 286x202x125 S možnosťou zaplombovania áno S tienením nie S vekom áno Šírka 202 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP67 Stupeň krytia kód IK IK09 Svetlé vnútorné rozmery 271x187x110 mm Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -5 °C Upevnenie veka priskrutkované Veko nepriehľadná Výška 126 mm Vystužený skleným vláknom áno Zavedenie zozadu nie - Všetky typy
