Odbočná krabice X 25
Výr. č. 2005024 | EAN 4012196577453
- Popis produktu
-

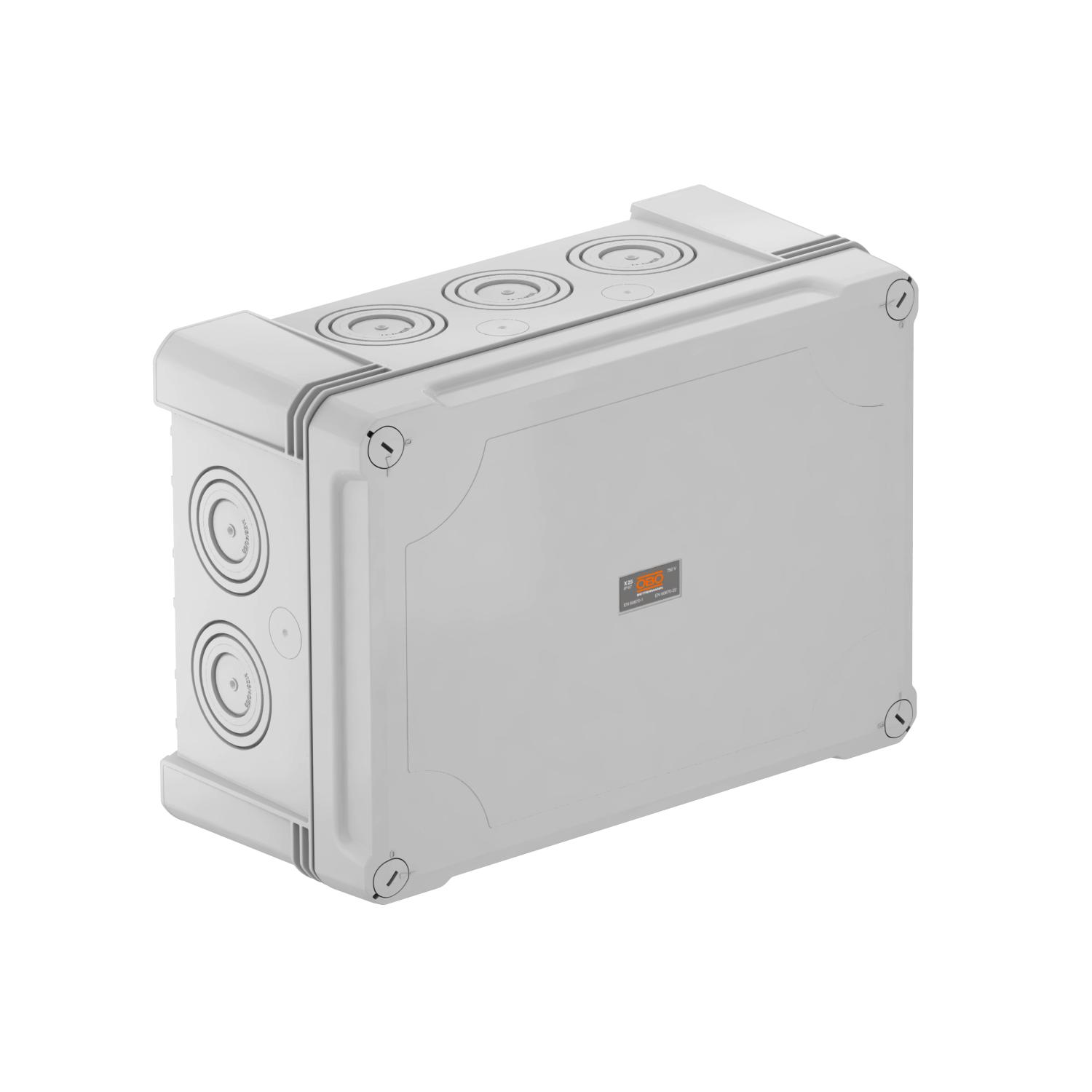

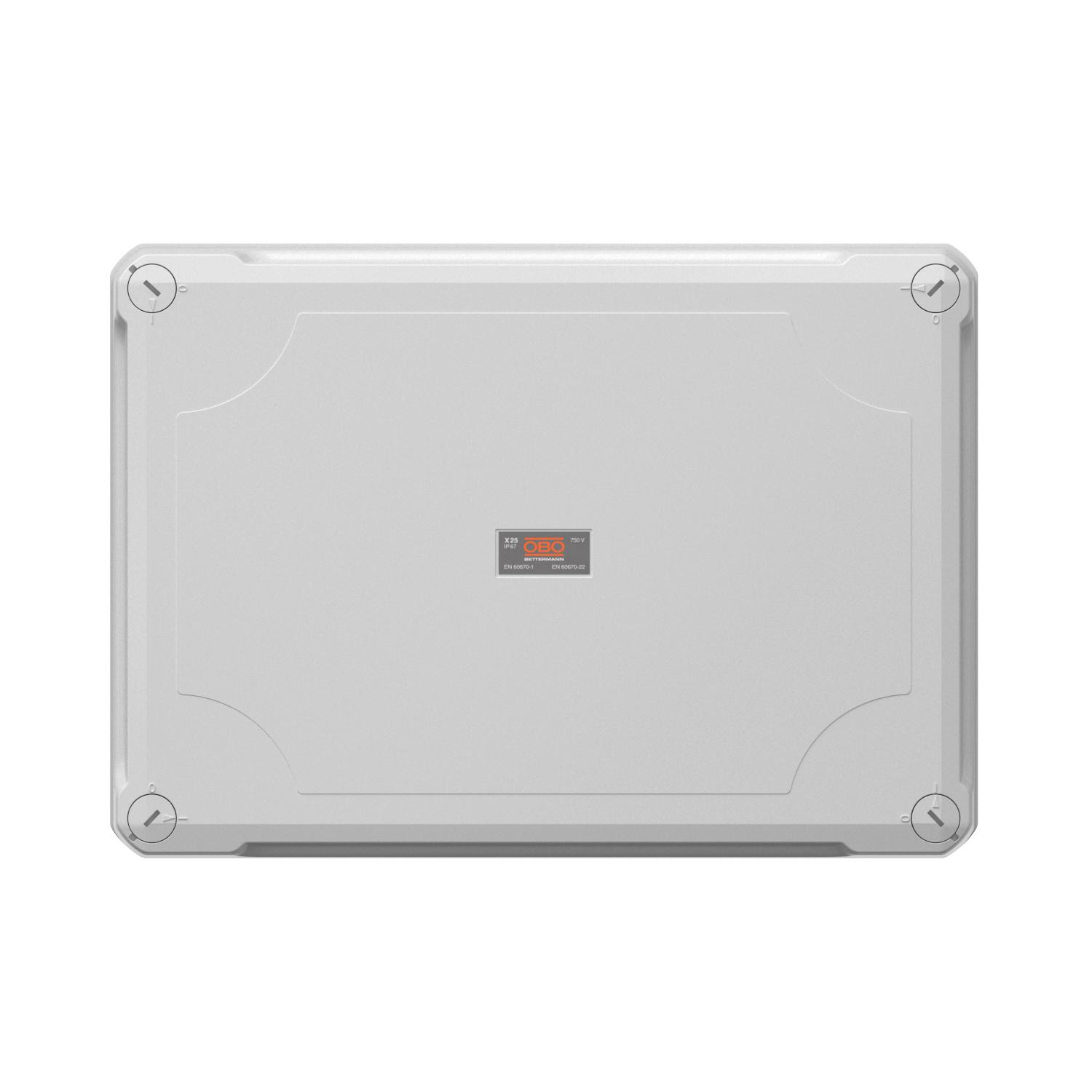

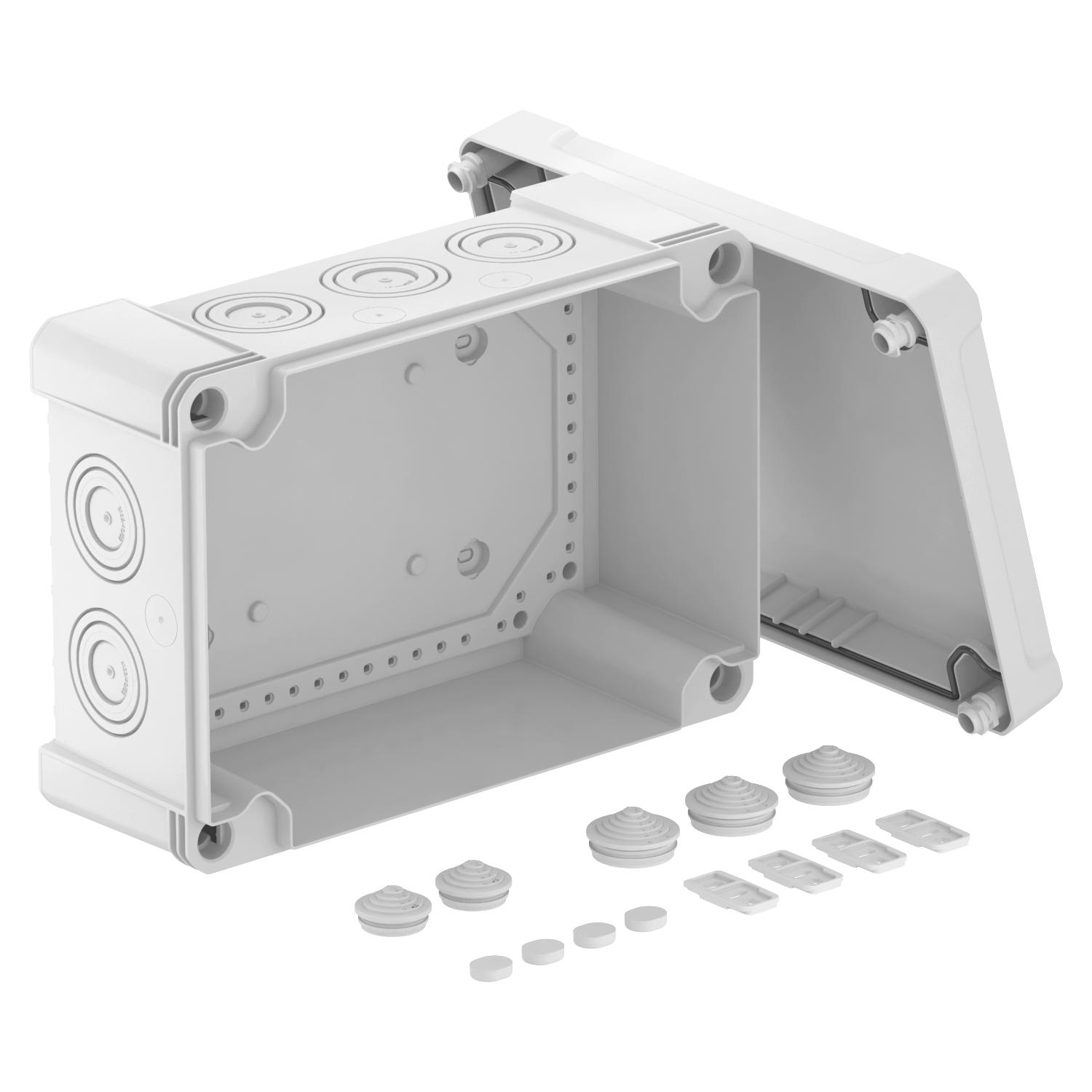

Popis produktuOdbočná krabice k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Zvlášť odolná proti nárazu – IK09. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
-
- Technické údaje
-
Technické údaje

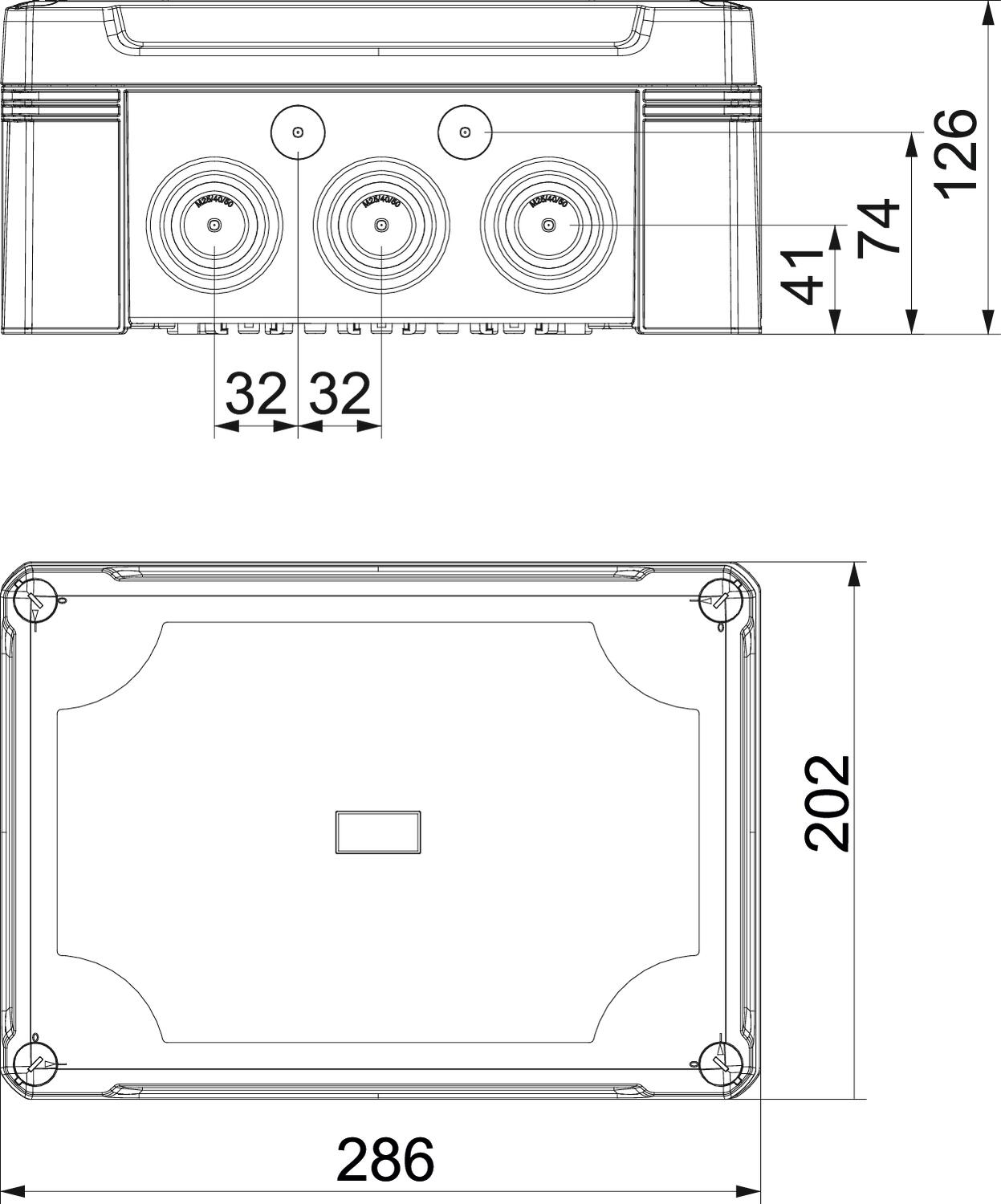

Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 3,5701 kg CO2e / 1 Kus Dĺžka 286 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Stupňovitá membrána s možnosťou odrezania Farba svetlosivá; RAL 7035 Forma pravouhlý Materiál Polykarbonát Max. prierez vodiča 25 mm² Menovité izolačné napätie Ui 750 V Menovité napätie 750 V Menovitý prierez max. 25 mm² Menovitý prierez min. 10 mm² Možnosť montáže vedľa seba áno Nárazuvzdorný áno Odolne voči poveternostným vplyvom áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie bez Počet vstupov káblov 10 Priehľadné veko nie Rozmer 286x202x125 S možnosťou zaplombovania áno S tienením nie S vekom áno Šírka 202 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP67 Stupeň krytia kód IK IK09 Svetlé vnútorné rozmery 271x187x110 mm Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -5 °C Upevnenie veka priskrutkované Veko nepriehľadná Výška 126 mm Vystužený skleným vláknom áno Zavedenie zozadu nie - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov X25 LGR / 2005024 , 0.31MB , pdfEÚ Vyhlásenie o zhode X25 LGR / 2005024 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva X25 LGR / 2005024 , 0.09MB , pdfREACH Vyhlásenie o zhode X25 LGR / 2005024 , 0.12MB , pdfRoHS Vyhlásenie o zhode X25 LGR / 2005024 , 0.13MB , pdfSchválenie symbolov Certifikát ÖVE pre rad X , 0.25MB , pdfNávod na montáž Návod k montáži – řada X , 2.29MB , pdfNávod na použitie 钻孔模板 X25, SDB12 , 0.09MB , pdf
