Odbočná krabice X 16 s přístrojovou lištou
Výr. č. 2005100 | EAN 4012196582778
- Popis produktu
-

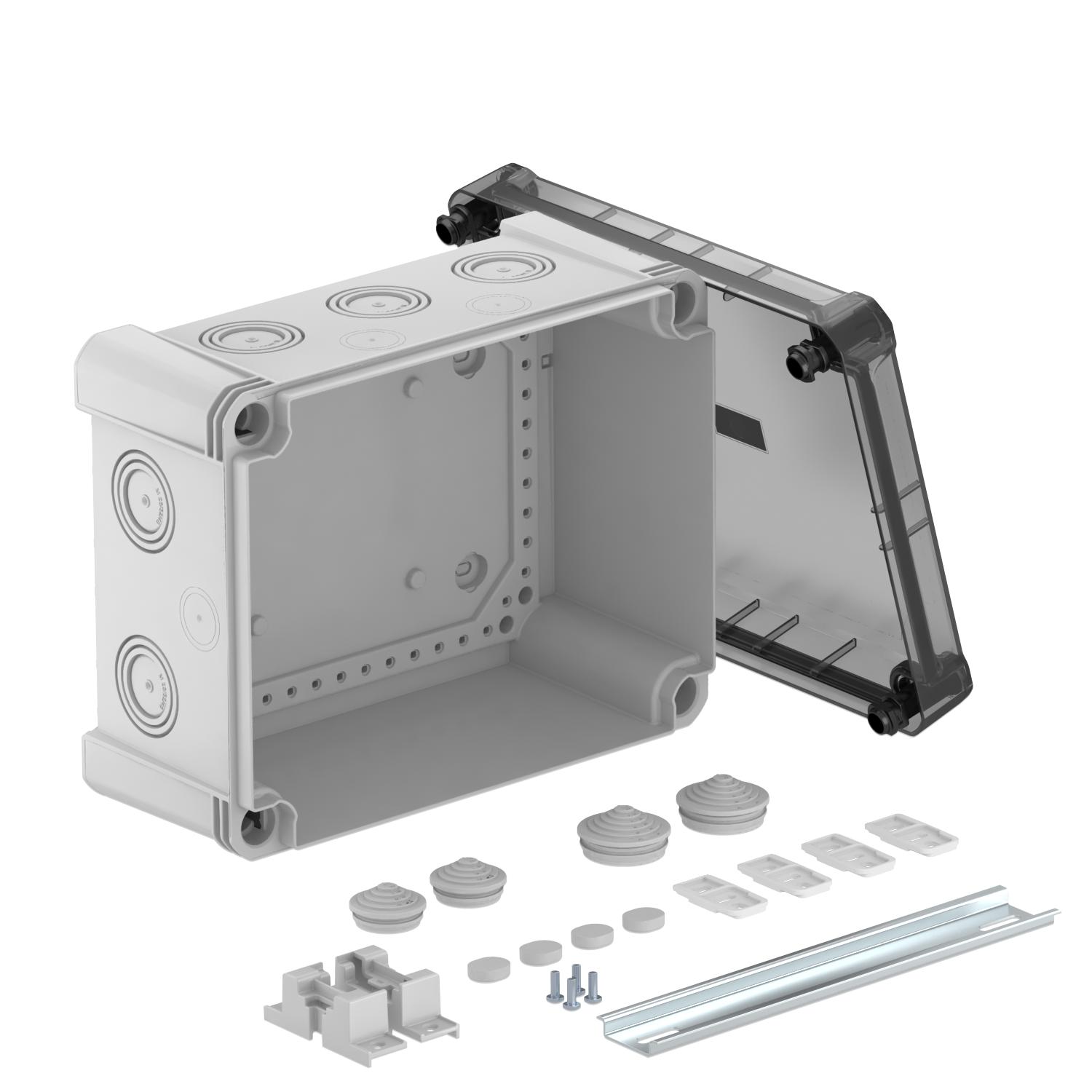

Popis produktuOdbočná krabice s přístrojovou lištou k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Obzvláště odolná proti rázům s IK09. Transparentní víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Včetně profilové lišty 2069.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
S transparentním víkem a přístrojovou lištou typu 2069 s upevňovací sadou.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Stupňovitá membrána s možnosťou odrezania Farba sivá / priehľadná Forma pravouhlý Materiál Polykarbonát Max. prierez vodiča 16 mm² Menovité izolačné napätie Ui 750 V Menovité napätie 750 V Menovitý prierez max. 16 mm² Menovitý prierez min. 6 mm² Možnosť montáže vedľa seba áno Nárazuvzdorný áno Odolne voči poveternostným vplyvom áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie Nosná lišta Počet vstupov káblov 10 Priehľadné veko áno Produktová séria Řada X Rozmer 240x191x125 S možnosťou zaplombovania áno S tienením nie S vekom áno Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP67 Stupeň krytia kód IK IK09 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -25 °C Upevnenie veka priskrutkované V zhode s ROHS áno Veko priehľadná Vystužený skleným vláknom áno Zavedenie zozadu nie Rozmery

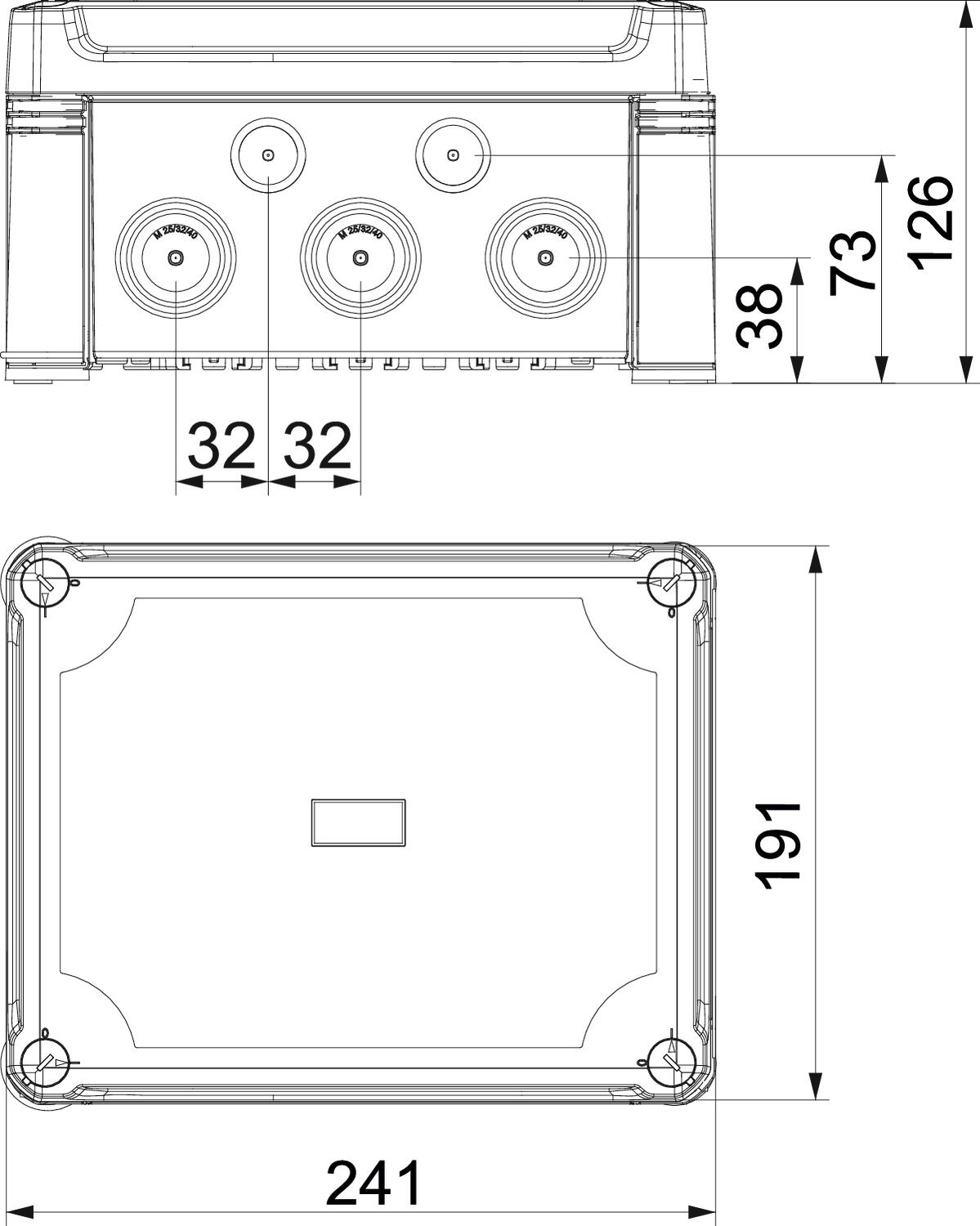

Dĺžka 241 mm Šírka 191 mm Svetlé vnútorné rozmery 227x177x110 mm Výška 126 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 3,2889 kg CO2e / 1 Kus CO₂ Footprint (GWP) 3,2889 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
- Na stiahnutie
-
List technických údajov X16 R LGR-TR / 2005100 , 0.35MB , pdfEÚ Vyhlásenie o zhode X16 R LGR-TR / 2005100 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva X16 R LGR-TR / 2005100 , 0.09MB , pdfREACH Vyhlásenie o zhode X16 R LGR-TR / 2005100 , 0.12MB , pdfRoHS Vyhlásenie o zhode X16 R LGR-TR / 2005100 , 0.13MB , pdfSchválenie symbolov Certifikát ÖVE pre rad X , 0.25MB , pdfNávod na montáž Návod k montáži – řada X , 2.55MB , pdfNávod na použitie Bohrschablone X16, SDB09 , 0.09MB , pdf
