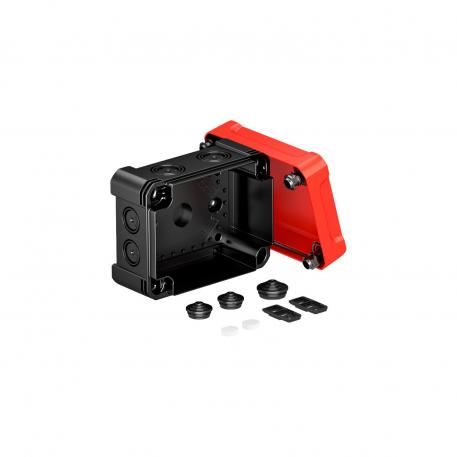

Odbočná krabice X 06
Výr. č. 2005152 | EAN 4012196580606
- Popis produktu
-
Popis produktuOdbočná krabice k propojení kabelů a vedení v interiéru a venkovním prostoru. Obdélníkové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Obzvláště odolná proti rázům s IK09. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Stupňovitá membrána s možnosťou odrezania Farba čierna / červená Forma pravouhlý Materiál Polykarbonát Max. prierez vodiča 6 mm² Menovité izolačné napätie Ui 750 V Menovité napätie 750 V Menovitý prierez max. 6 mm² Menovitý prierez min. 2,5 mm² Možnosť montáže vedľa seba áno Nárazuvzdorný áno Odolne voči poveternostným vplyvom áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Počet vstupov káblov 8 Priehľadné veko nie Produktová séria Řada X Rozmer 150x116x86 S možnosťou zaplombovania áno S tienením nie S vekom áno Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP67 Stupeň krytia kód IK IK09 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -25 °C Upevnenie veka priskrutkované V zhode s ROHS áno Veko nepriehľadná Vystužený skleným vláknom áno Zavedenie zozadu nie Rozmery

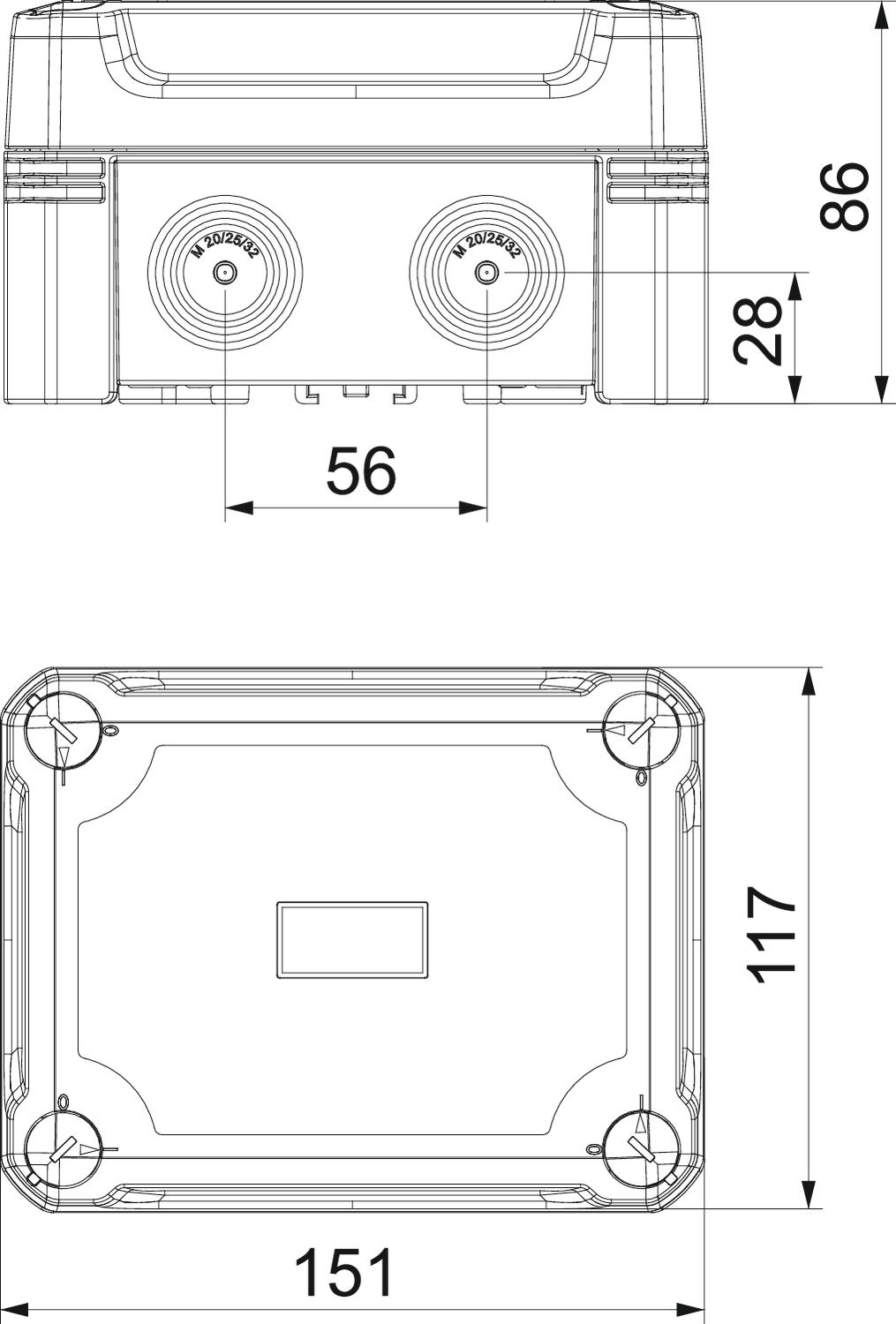

Dĺžka 151 mm Šírka 117 mm Svetlé vnútorné rozmery 137x105x68 mm Výška 86 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,3346 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,3346 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
- Na stiahnutie
-
List technických údajov X06 SW-RO / 2005152 , 0.31MB , pdfEÚ Vyhlásenie o zhode X06 SW-RO / 2005152 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva X06 SW-RO / 2005152 , 0.09MB , pdfREACH Vyhlásenie o zhode X06 SW-RO / 2005152 , 0.12MB , pdfRoHS Vyhlásenie o zhode X06 SW-RO / 2005152 , 0.13MB , pdfSchválenie symbolov Certifikát ÖVE pre rad X , 0.25MB , pdfNávod na montáž Návod k montáži – řada X , 2.55MB , pdfNávod na použitie 钻孔模板 X06 , 0.03MB , pdf
