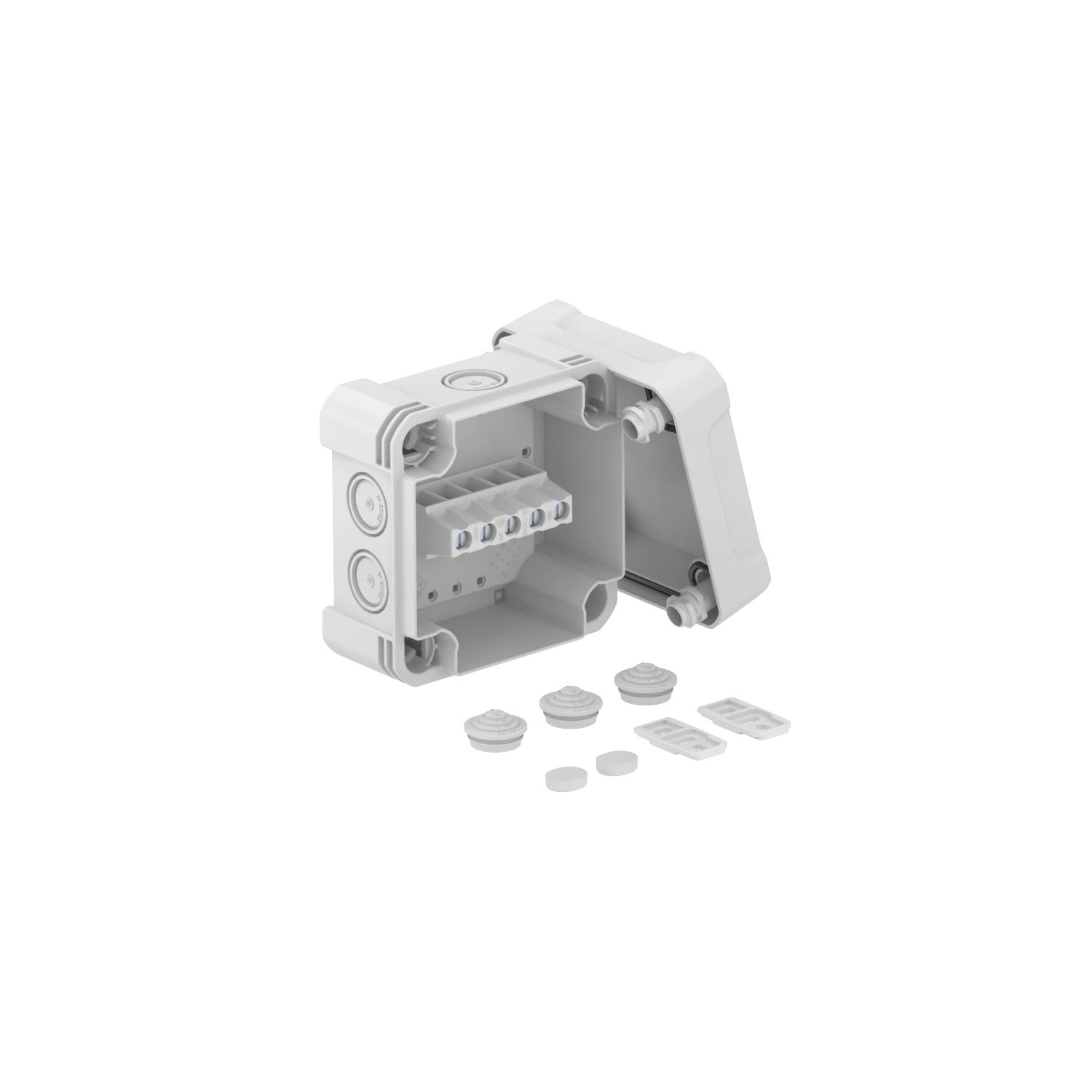

Odbočná krabice X 04 se svorkovnicí
Výr. č. 2005198 | EAN 4012196584444
- Popis produktu
-
Popis produktuOdbočná krabice se svorkovnicí k propojení kabelů a vedení v interiéru a venkovním prostoru. Čtvercové provedení s otvory k vyražení. Vhodná pro montáž na stěnu/strop s možností vnějšího upevnění, vnitřního upevnění nebo montáže pomocí rohových nálitků. Obzvláště odolná proti rázům s IK09. Víko s rychlouzávěrem, možnost zaplombování. Vyrobena z bezhalogenových materiálů odolných proti ultrafialovému záření.
Včetně5-ti pólové svorkovnice.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C. Rázová odolnost IK09 podle EN 50102. Stupeň krytí IP67 podle EN 60529.
Součástí dodávky je 5pólová svorkovnice.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Stupňovitá membrána s možnosťou odrezania Farba svetlosivá; RAL 7035 Forma štvorcový Materiál Polykarbonát Max. prierez vodiča 4 mm² Menovité izolačné napätie Ui 750 V Menovité napätie 750 V Menovitý prierez max. 4 mm² Menovitý prierez min. 1,5 mm² Možnosť montáže vedľa seba áno Nárazuvzdorný áno Odolne voči poveternostným vplyvom áno ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 650°C Osadenie Svorka Počet vstupov káblov 7 Priehľadné veko nie Produktová séria Řada X Rozmer 114x114x78 S možnosťou zaplombovania áno S tienením nie S vekom áno Skúšané pre prostredie s nebezpečenstvom výbuchu nie Spôsob montáže Nástenná/stropná montáž Stupeň krytia IP67 Stupeň krytia kód IK IK09 Teplotný rozsah použitia max. 65 °C Teplotný rozsah použitia min. -25 °C Upevnenie veka priskrutkované V zhode s ROHS áno Veko nepriehľadná Vystužený skleným vláknom áno Zavedenie zozadu nie Rozmery

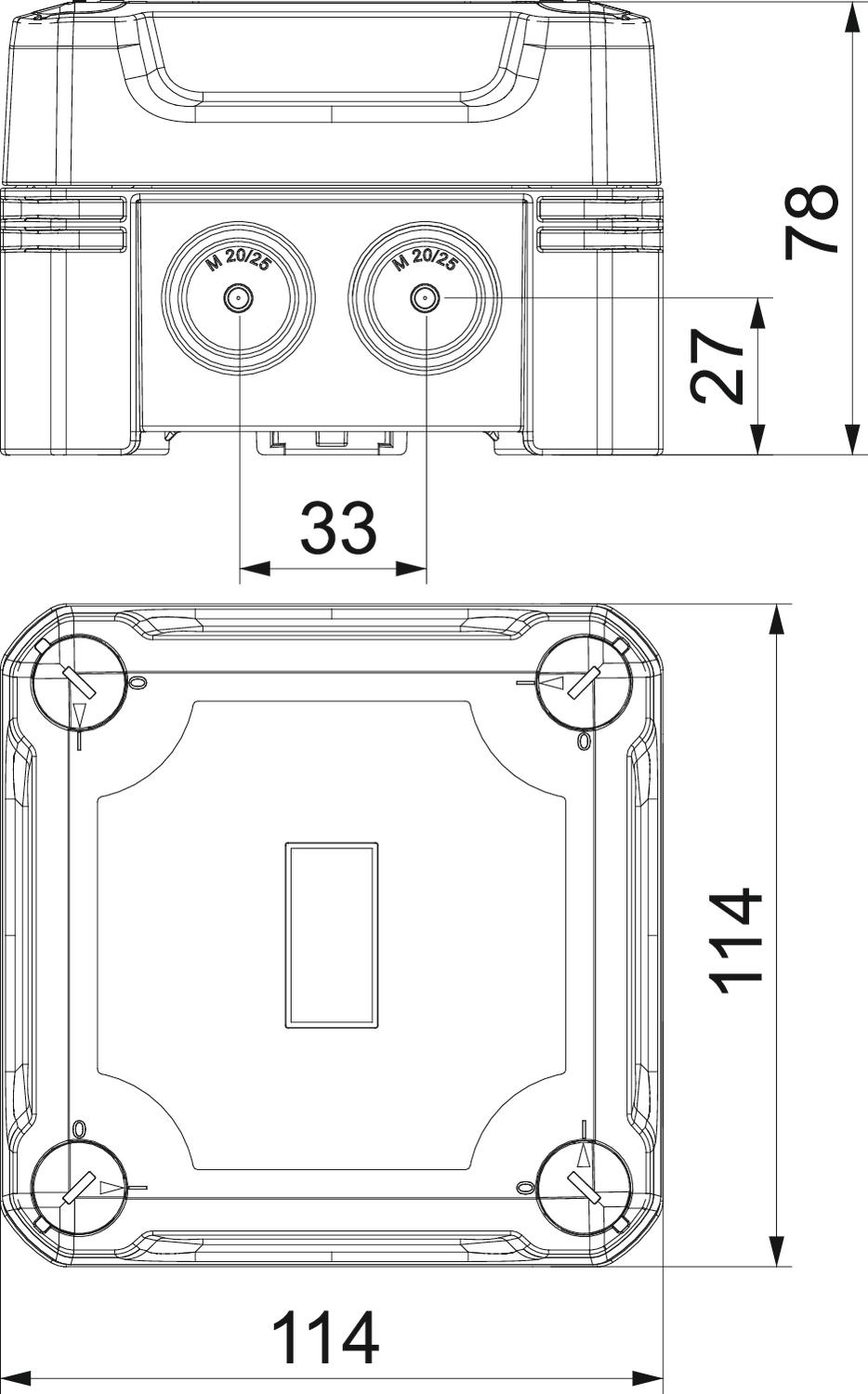

Dĺžka 114 mm Šírka 114 mm Svetlé vnútorné rozmery 102x102x60 mm Výška 78 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 1,2056 kg CO2e / 1 Kus CO₂ Footprint (GWP) 1,2056 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
