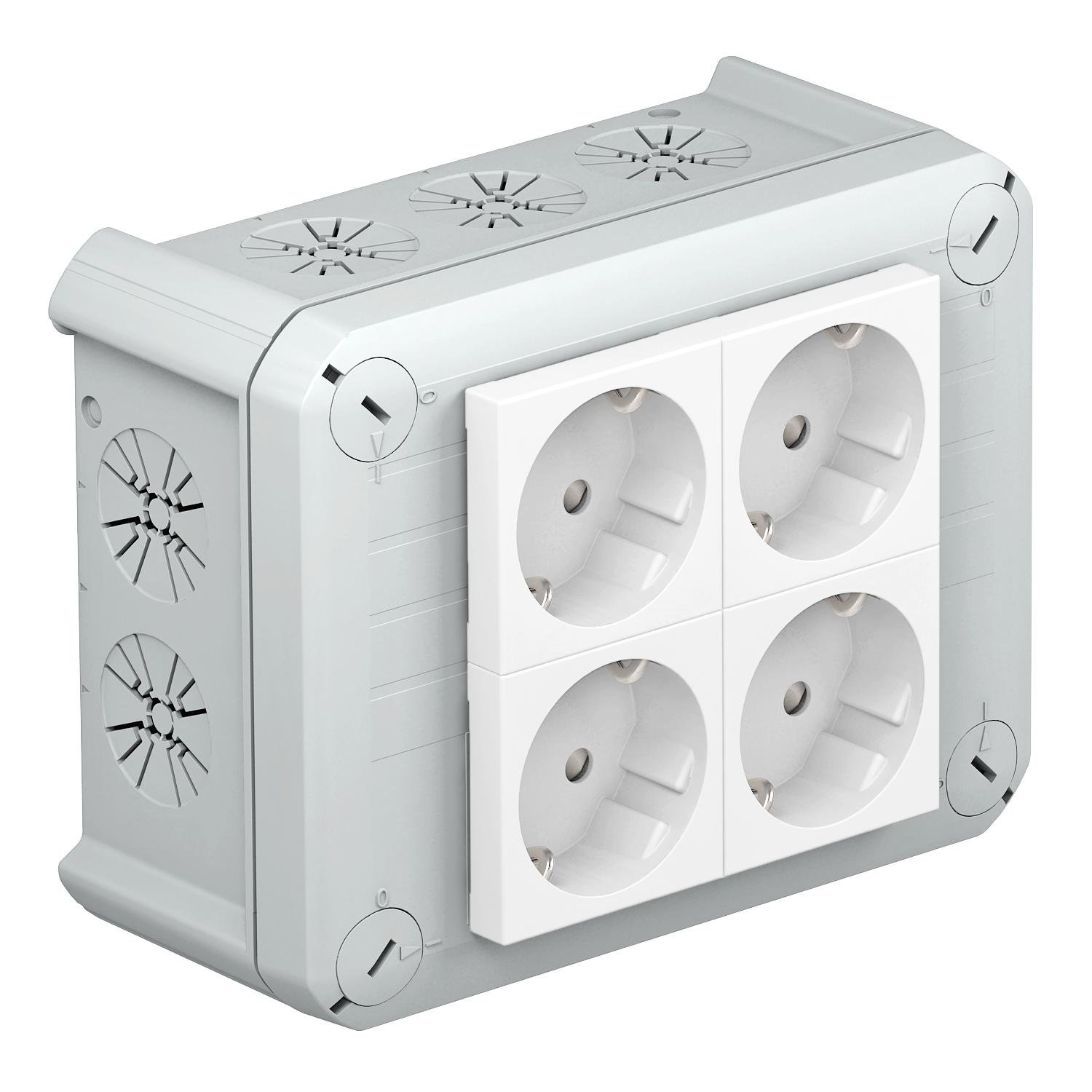

Odbočná krabice T 100, 4 zásuvky Modul 45 ve víku, 2pól.
Výr. č. 2007825 | EAN 4012195615903
- Popis produktu
-
Popis produktuOdbočná krabice k propojení kabelů a vedení v interiéru a chráněném venkovním prostoru. Obdélníkové provedení s otvory k vyražení po stranách a ve dně. Vhodná pro montáž na stěnu či strop a k montáži na montážní plechy. S možností vnitřního upevnění a vnějšího upevnění při montáži pomocí rohových nálitků. Víko s rychlozavíráním, plombovatelné s ochranou proti ztrátě a se 4-mi zásuvkami Modul45. Vyrobeno z bezhalogenových materiálů stabilizovaných proti ultrafialovému záření.
Odbočná krabice podle EN 60670. Odolnost proti šíření plamene podle EN 60695-2-11, zkušební teplota 650 °C.

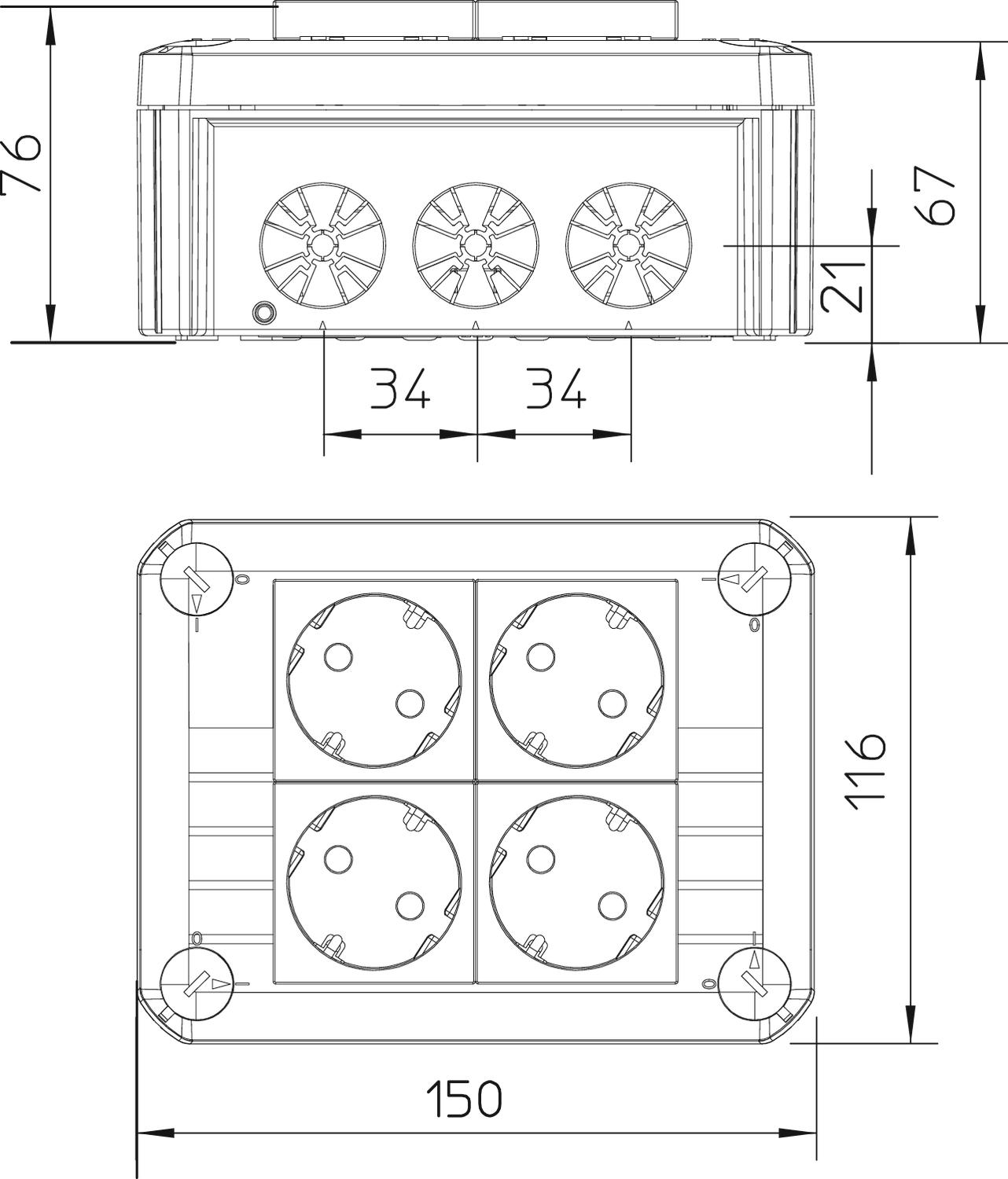

Vnitřní rozměry: 136x102x57 mm
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno CO2 stopa (GWP) od kolísky po bránu 1,476 kg CO2e / 1 Kus Dĺžka 150 mm Druh vyhotovenia telesa Vylamovací otvor Druh zavedenia Vstupy s odlehčením tahu umožňující přímý průraz Druh zavedenia Káble Farba svetlosivá; RAL 7035 Forma pravouhlý Materiál Polypropylén Menovité izolačné napätie Ui 500 V Menovité napätie 500 V Menovitý prierez min. 2,5 mm² Možnosť montáže vedľa seba áno Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C Osadenie Ostatné Počet vstupov káblov 10 pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priehľadné veko nie Rozmer 150x116x67 S možnosťou zaplombovania áno S tienením nie S vekom áno Šírka 116 mm Skúšané pre prostredie s nebezpečenstvom výbuchu nie Stupeň krytia IP30 Svetlé vnútorné rozmery 136x102x57 mm Teplotný rozsah použitia max. 60 °C Teplotný rozsah použitia min. -5 °C Upevnenie veka priskrutkované Veko nepriehľadná Výška 67 mm Zachovanie funkčnosti bez Zavedenie zozadu áno - Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ

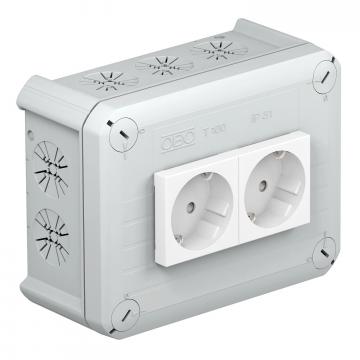

Odbočná krabice T 100, 2 zásuvky Modul 45 ve víku, 1pól.
T 100 2MSD WS 2007821 1 Kus

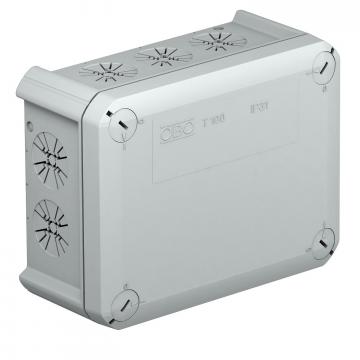

Odbočná krabice T 100 s vývody pro odlehčení tahu, IP 31
T 100 ZE IP30 2007805 1 Kus - Na stiahnutie
-
