Odbočná krabice B 9/T, s průraznou membránou 98x98x40 | 9 | IP67 | svetlosivá; RAL 7035

Odbočná krabice B 9/T, s průraznou membránou

Výr. č. 2001861 | EAN 4012195539896

Výr. č. / Typ	2001861 / B 9 T M NL

Svetlé vnútorné rozmery	98x98x40 mm

Počet vstupov káblov	9

Stupeň krytia	IP67

Farba	svetlosivá; RAL 7035

Popis produktu

Popis produktu

Odbočná krabice do vlhka B9 / T ...: sestává ze dvou plastových dílů bez obsahu halogenů, 2 další vývody ve dně s průraznou membránou

(pro kabely o průměru do 15 mm)

s průchozí membránou (pro průměry kabelů do 15 mm) v ploše zadní stěny.

Při použití kabelových vývodek (dodatečné odlehčení tahu) není nutné odstraňovat membránu (úspora času). Stupeň krytí IP 67 při použití průrazné membrány a při použití kabelové vývodky bez odstranění průrazné membrány.

Jmenovité napětí 400 V;
Jmenovitý průřez 4 - 6 mm².

Víko se našroubuje pomocí čtyř předmontovaných, neztratitelných rychloupevnění víka (180°) a lze ho zaplombovat.

Upevňovací otvory jsou navíc vystříknuty měkkou plastovou komponentou, pro průměr šroubu 5 mm (vzdálenost 75 mm). Vnitřní světlost 98x98x40

Technické údaje

Technické údaje

Bezhalogénový	áno
Druh vyhotovenia telesa	Závit a tesniaca membrána
Druh zavedenia	Káble
Druh zavedenia	Kabelové vývodky
Farba	svetlosivá; RAL 7035
Forma	štvorcový
Materiál	Polypropylén
Max. prierez vodiča	6 mm²
Menovité izolačné napätie Ui	400 V
Menovité napätie	400 V
Menovitý prierez max.	6 mm²
Menovitý prierez min.	4 mm²
Možnosť montáže vedľa seba	áno
Odolne voči poveternostným vplyvom	nie
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C
Počet vstupov káblov	9
pre zónu Ex	bez

pre zónu Ex plyn	bez
pre zónu Ex prach	bez
Produktová séria	B
Rozmer	110x110x50
S možnosťou zaplombovania	áno
S vekom	áno
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Spôsob montáže	Nástenná/stropná montáž
Stupeň krytia	IP67
Teplotný rozsah použitia max.	60 °C
Teplotný rozsah použitia min.	-5 °C
Upevnenie veka	priskrutkované
V zhode s ROHS	áno
Veko	nepriehľadná
Zachovanie funkčnosti	bez
Zavedenie zozadu	áno

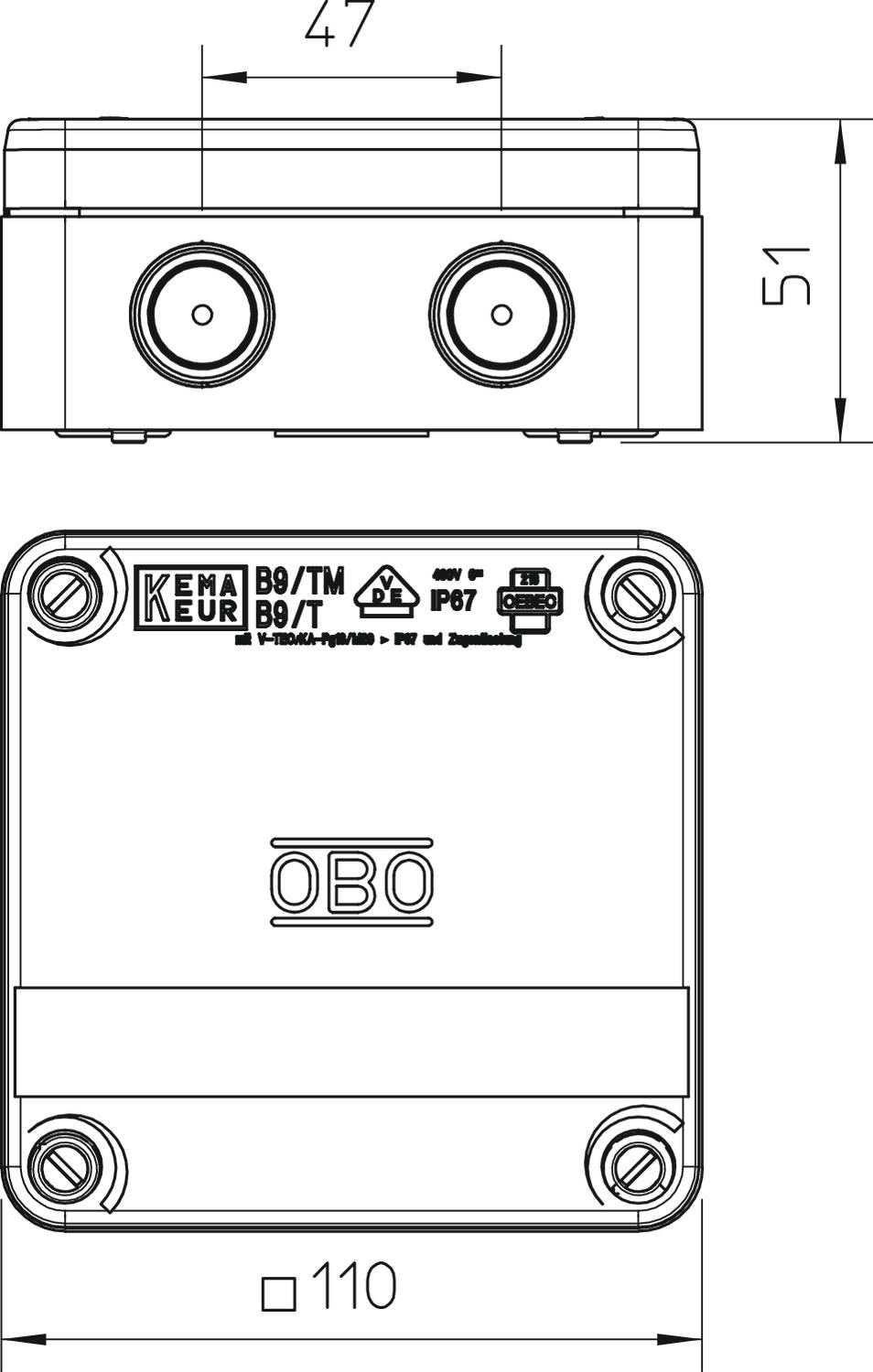

Rozmery

Dĺžka	110 mm
Šírka	110 mm

Svetlé vnútorné rozmery	98x98x40 mm
Výška	51 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	0,7455 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	0,7455 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200
