Odbočná krabice B 10 M, se závitem
Výr. č. 2002167 | EAN 4012195107651
- Popis produktu
-
Popis produktuStupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 2,5 - 4 v kombinaci se svorkou 700/6 M má krabice jmenovitý průřez 4 mm², 2 upevňovací otvory pro šrouby do Ø 5 mm na vnější straně krabice. 4 šrouby víka, 7 vylamovacích vývodů se závitem M20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem.
Světlé vnitřní rozměry: 80x80x39 mm.
B 10/4 M VDE: s 5-pólovou svorkovnicí 700/4 BM z melaminu, max. pro 4 vodiče s průřezem 2,5 mm² na svorkové místo.
-
- Technické údaje
-
Technické údaje
Bezhalogénový áno Druh vyhotovenia telesa Závit a vylamovací otvor Druh zavedenia Vývodka Druh zavedenia Káble Farba svetlosivá; RAL 7035 Forma štvorcový Materiál Duroplast, aminoplast typ 131.5 Menovité izolačné napätie Ui 660 V Menovité napätie 660 V Menovitý prierez max. 4 mm² Menovitý prierez min. 2,5 mm² Možnosť montáže vedľa seba nie Nárazuvzdorný nie Odolne voči poveternostným vplyvom nie ohňovzdorný podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C Počet vstupov káblov 7 pre priemer rúrky 20 mm pre zónu Ex bez pre zónu Ex plyn bez pre zónu Ex prach bez Priehľadné veko nie Produktová séria B Rozmer 91x91x51 S možnosťou zaplombovania áno S tienením nie S vekom áno Skúšané pre prostredie s nebezpečenstvom výbuchu nie Stupeň krytia IP54 Upevnenie veka priskrutkované V zhode s ROHS áno Veko nepriehľadná Vyhotovenie veko odbočnej krabice Zaslepovacie veko Zachovanie funkčnosti bez Zavedenie zozadu nie Rozmery

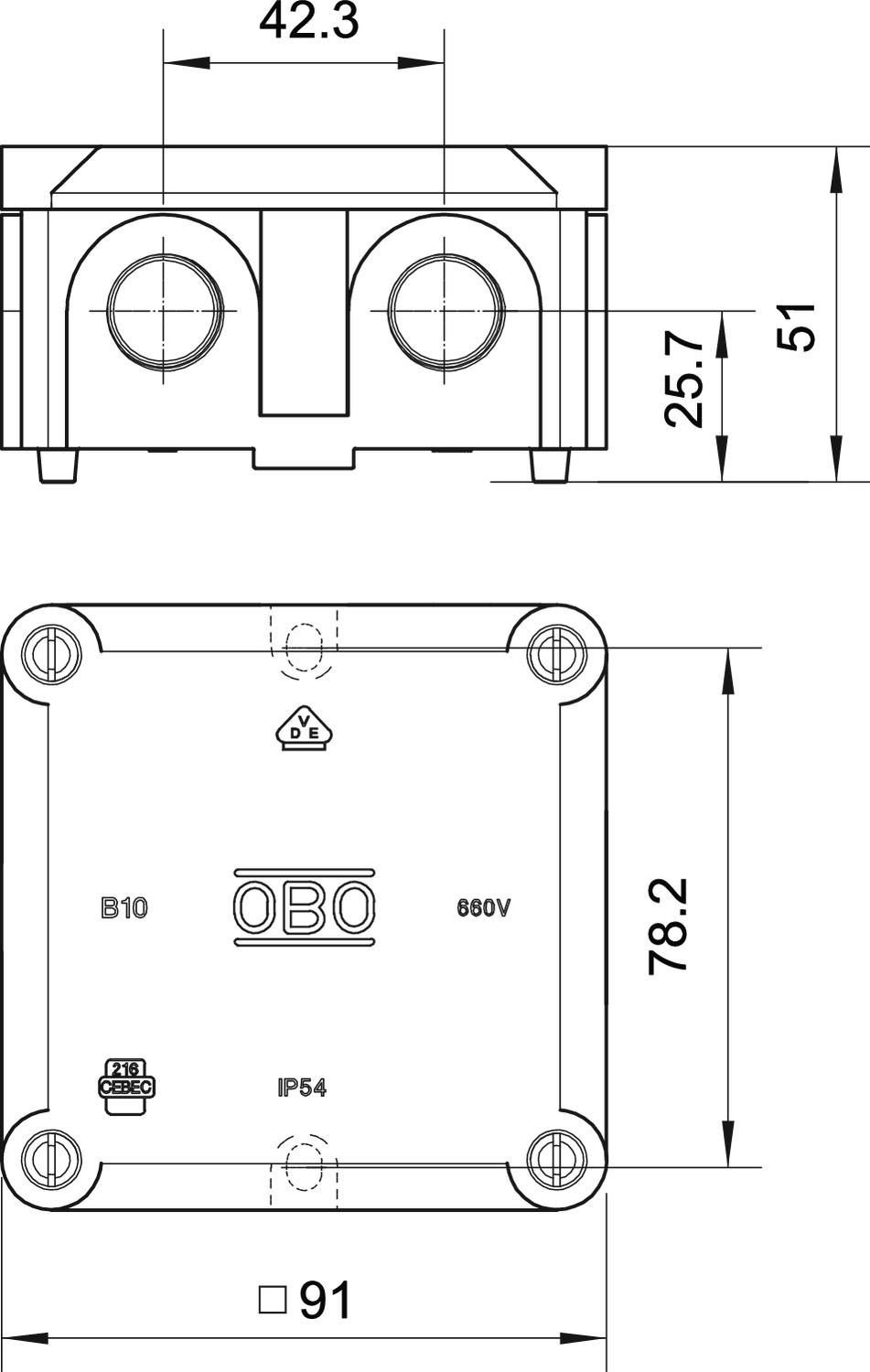

Dĺžka 91 mm Šírka 91 mm Svetlé vnútorné rozmery 80x80x39 mm Výška 51 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 0,3694 kg CO2e / 1 Kus CO₂ Footprint (GWP) 0,3694 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
