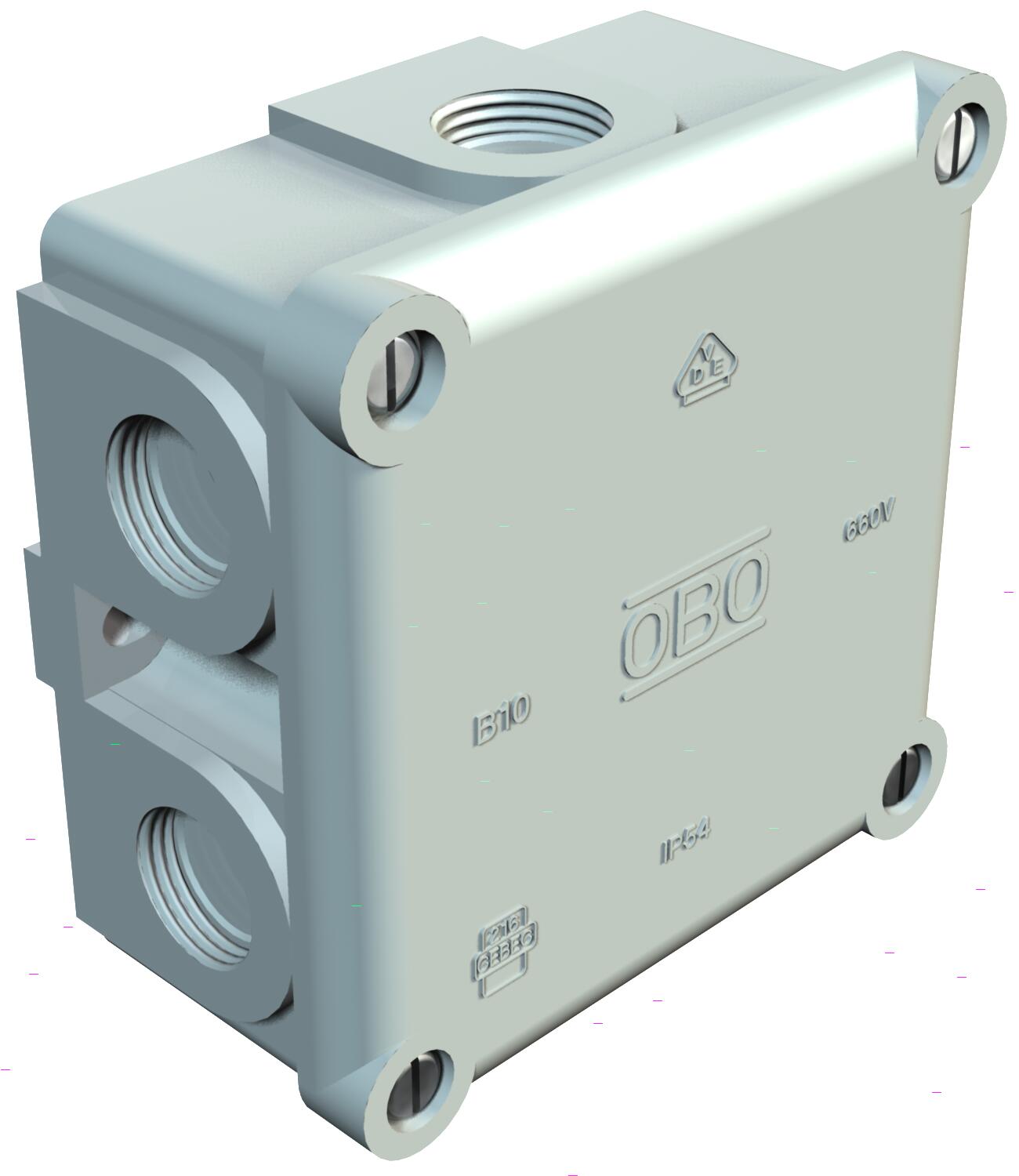

Odbočná krabice B 10 M, se závitem 80x80x39 | 7 | IP54 | svetlosivá; RAL 7035

Odbočná krabice B 10 M, se závitem

Výr. č. 2002140 | EAN 4012195107712

Výr. č. / Typ

Svetlé vnútorné rozmery

Počet vstupov káblov

Stupeň krytia	IP54

Farba	svetlosivá; RAL 7035

Popis produktu

Popis produktu

Stupeň krytí IP54, jmenovité napětí 660 V, jmenovitý průřez 2,5 - 4 v kombinaci se svorkou 700/6 M má krabice jmenovitý průřez 4 mm², 2 upevňovací otvory pro šrouby do Ø 5 mm na vnější straně krabice. 4 šrouby víka, 7 vylamovacích vývodů se závitem M20 x 1,5, přednostně pro kabelové vývodky s krátkým připojovacím závitem.

Světlé vnitřní rozměry: 80x80x39 mm.
B 10/4 M VDE: s 5-pólovou svorkovnicí 700/4 BM z melaminu, max. pro 4 vodiče s průřezem 2,5 mm² na svorkové místo.

Technické údaje

Technické údaje

Bezhalogénový	áno
CO2 stopa (GWP) od kolísky po bránu	0,5052 kg CO2e / 1 Kus
Dĺžka	91 mm
Druh vyhotovenia telesa	Závit a vylamovací otvor
Druh zavedenia	Vývodka
Druh zavedenia	Káble
Farba	svetlosivá; RAL 7035
Forma	štvorcový
Materiál	Duroplast, aminoplast typ 131.5
Menovité izolačné napätie Ui	660 V
Menovité napätie	660 V
Menovitý prierez max.	4 mm²
Menovitý prierez min.	2,5 mm²
Možnosť montáže vedľa seba	nie
Nárazuvzdorný	nie
Odolne voči poveternostným vplyvom	nie
ohňovzdorný	podľa VDE 0471/DIN 695 časť 2-1, skúšobná teplota 750°C
Počet svoriek	5
Počet vstupov káblov	7

pre priemer rúrky	20 mm
pre zónu Ex	bez
pre zónu Ex plyn	bez
pre zónu Ex prach	bez
Priehľadné veko	nie

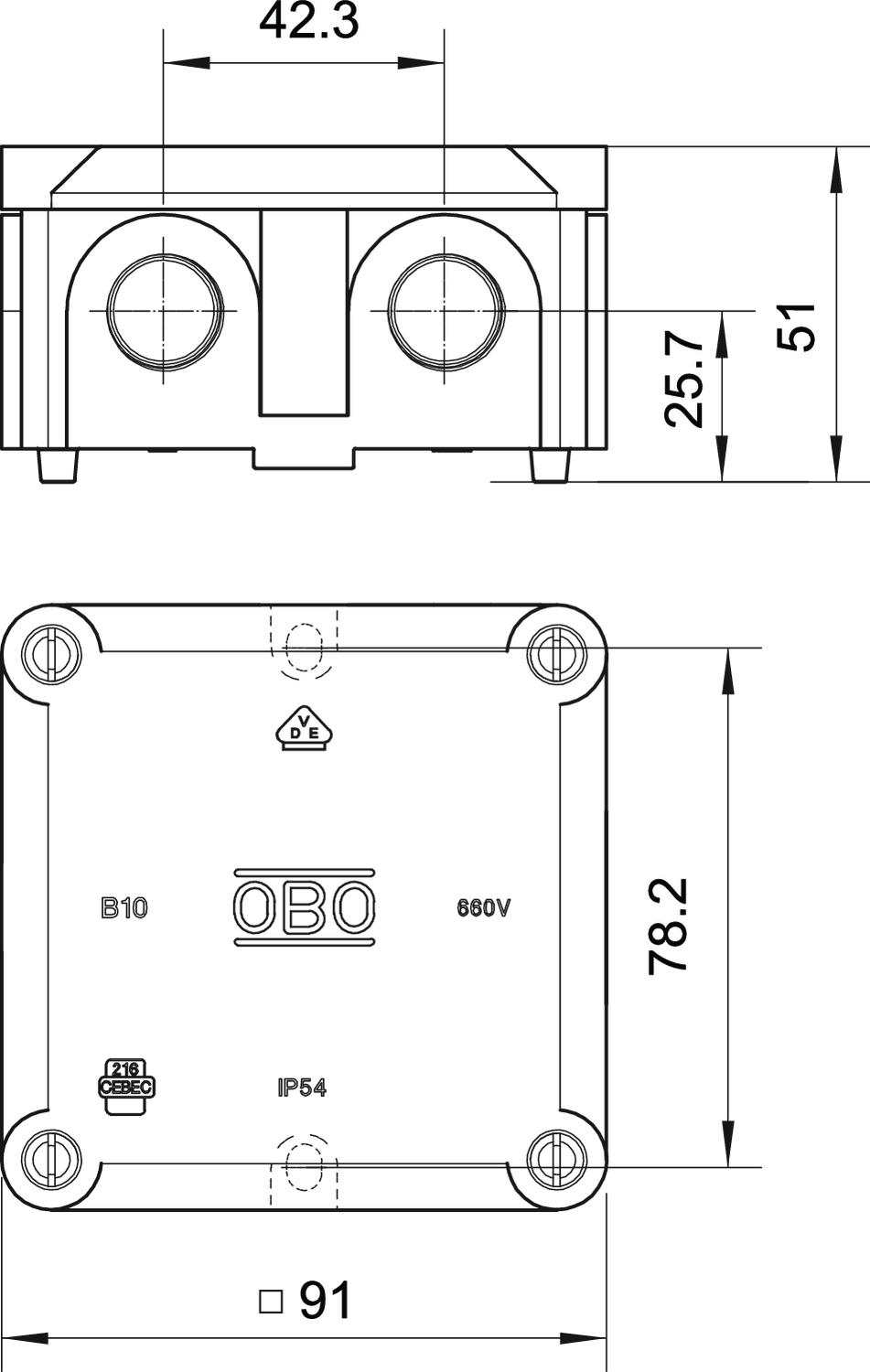

Rozmer	91x91x51
S možnosťou zaplombovania	áno
S tienením	nie
S vekom	áno
Šírka	91 mm
Skúšané pre prostredie s nebezpečenstvom výbuchu	nie
Stupeň krytia	IP54
Svetlé vnútorné rozmery	80x80x39 mm
Upevnenie veka	priskrutkované
Veko	nepriehľadná
Vyhotovenie veko odbočnej krabice	Zaslepovacie veko
Výška	51 mm
Zachovanie funkčnosti	bez
Zavedenie zozadu	nie
