Oblouk s nastavitelným úhlem 60 FS
Výr. č. 6037106 | EAN 4012197340711
- Popis produktu
-

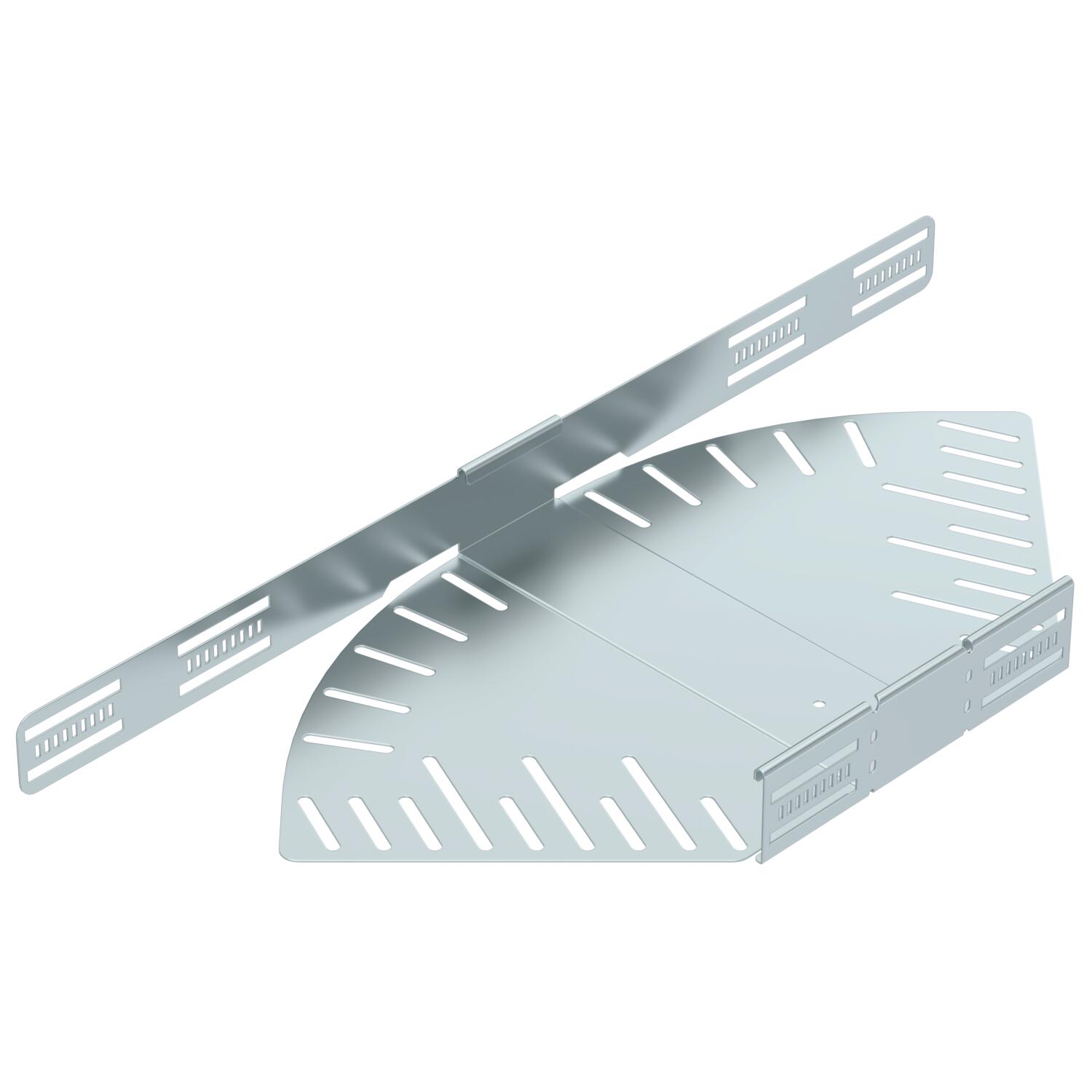

Popis produktuOblouk s nastavitelným úhlem pro zhotovení vodorovného odbočení, tvarový díl pro naklapávací i šroubovací kabelové žlaby s výškou bočnice 60 mm. Nastavitelný úhel 0–90°. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

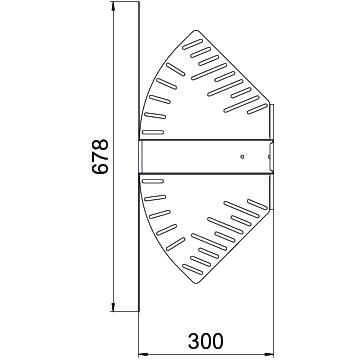

Bočné dierovanaie áno CO2 stopa (GWP) od kolísky po bránu 6,8054 kg CO2e / 1 Kus Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 1,25 mm Hrúbka plechu 1,25 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 14 St. Ohyb (uholník) prestaviteľný Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Rozmer 60x300 Rozmer B 300 mm Rozmer L 678 mm S horným dielom nie Šírka 300 mm Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Kĺbový oblúk_kompletný Vyhotovenie s veľkým rozpätím nie Výška 60 mm Zachovanie funkčnosti nie Zmena smeru horizontálna - Všetky typy
-
Všetky typy
-
Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RB W 630 FS / 6037106 , 0.19MB , pdfEÚ Vyhlásenie o zhode RB W 630 FS / 6037106 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB W 630 FS / 6037106 , 0.09MB , pdfREACH Vyhlásenie o zhode RB W 630 FS / 6037106 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB W 630 FS / 6037106 , 0.13MB , pdfPomôcka pri výbere Selection aid for cable trays, Magic , 0.23MB , pdfPomôcka pri výbere Selection aid cable trays, screwable , 2.17MB , pdfNávod na montáž Násuvné systémy kabelových žlabů Magic , 12.23MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
