Oblouk 90°, bočnice 85 FS
Výr. č. 6036704 | EAN 4012197343446
- Popis produktu
-
Popis produktuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 85 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje
Bočné dierovanaie áno Druh spojky káblového nosného systému priskrutkované/zovreté Farba pozinkováno Hrúbka bočnice 1,25 mm Hrúbka materiálu dna 0,8 mm Hrúbka plechu 0,8 mm Materiál Oceľ Montážne dierovanie na dne áno NATO zobrazenie otvorov nie Nehrdzavejúca oceľ, morená nie Odporúčaný počet skrutiek 18 St. Ohyb (uholník) 90° Povrch pásovo zinkované Prevedenie spojky integrovaná spojka Produktová séria Řada MKSM, Řada MKS, Řada SKSM, Řada SKS Rozmer 85x300 S horným dielom nie Teplotný rozsah použitia max. 120 °C Teplotný rozsah použitia min. -20 °C Tvar konštrukcie Oblúk pevný V zhode s ROHS áno Vyhotovenie s veľkým rozpätím nie Zachovanie funkčnosti nie Zmena smeru horizontálna Rozmery

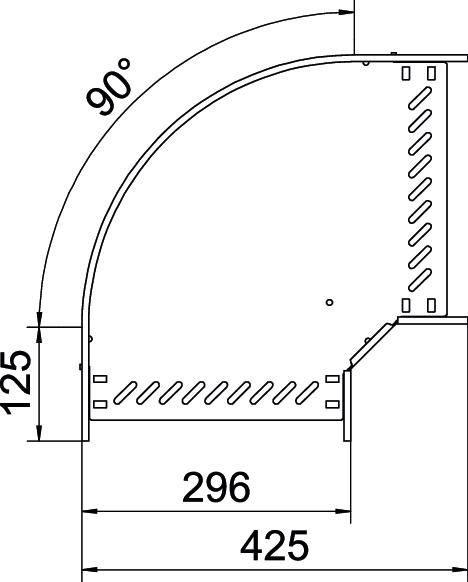

Rozmer B 300 mm Rozmer R 50 mm Šírka 300 mm Výška 85 mm CO2 stopa (Product Carbon Footprint)
CO2 stopa (GWP) od kolísky po bránu 5,2897 kg CO2e / 1 Kus CO₂ Footprint (GWP) 5,2897 kg CO₂e Datum stanovení hodnoty CO2 2025-05-14T00:00:00.000+0200 Declared Unit Množství Declared Unit Quantity 1 - Všetky typy
-
Všetky typy
-
Systémové príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Víko oblouku 90° FS
RBD 90 300 FS 6036906 1 Kus Montážne príslušenstvo
Výrobky Typ Výr. č. Množstvo najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2
DOP A2 6035998 10 Kus - Na stiahnutie
-
List technických údajov RB 90 830 FS / 6036704 , 0.22MB , pdfEÚ Vyhlásenie o zhode RB 90 830 FS / 6036704 , 0.13MB , pdfVyhlásenie o zhode Spojeného kráľovstva RB 90 830 FS / 6036704 , 0.09MB , pdfREACH Vyhlásenie o zhode RB 90 830 FS / 6036704 , 0.12MB , pdfRoHS Vyhlásenie o zhode RB 90 830 FS / 6036704 , 0.13MB , pdfNávod na montáž Rastbare Kabelrinnensysteme Magic , 12.16MB , pdfNávod na montáž General information on the mounting , 2.65MB , pdf
