Oblouk 90°, bočnice 60 A2 300 | Ušľachtilá oceľ, nehrdzavejúca 1.4301 | lesklá, dodatočne upravená | nehrdzavejúca oceľ

Oblouk 90°, bočnice 60 A2

Výr. č. 6036626 | EAN 4012197344030

Výr. č. / Typ

Šírka

Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301

Povrch	lesklá, dodatočne upravená

Farba	nehrdzavejúca oceľ

Popis produktu

Popis produktu

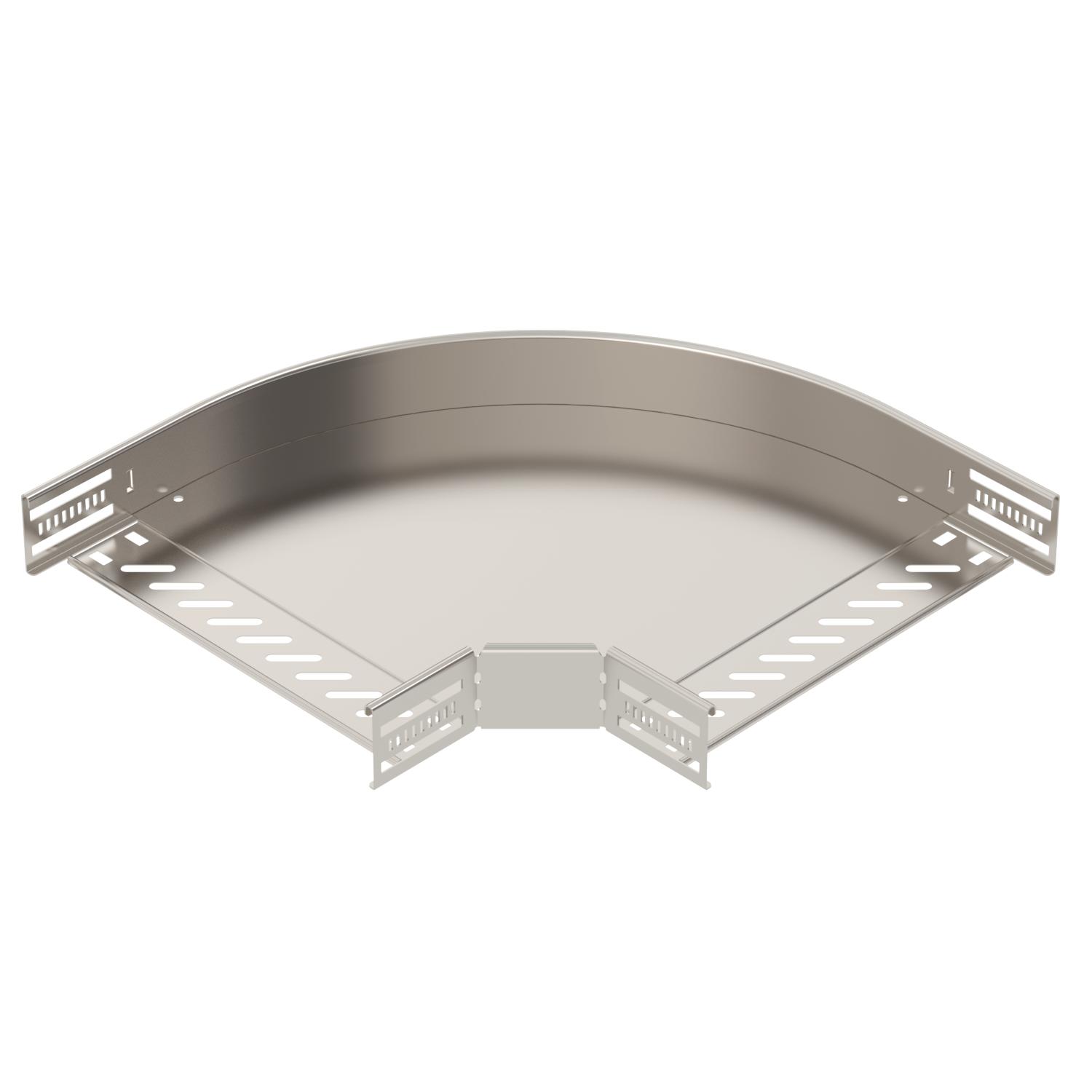

Oblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 60 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.

Technické údaje

Technické údaje

Bočné dierovanaie	áno
Druh spojky káblového nosného systému	priskrutkované/zovreté
Farba	nehrdzavejúca oceľ
Hrúbka bočnice	1,25 mm
Hrúbka materiálu dna	0,8 mm
Hrúbka plechu	0,8 mm
Materiál	Ušľachtilá oceľ, nehrdzavejúca 1.4301
Montážne dierovanie na dne	áno
NATO zobrazenie otvorov	nie
Nehrdzavejúca oceľ, morená	nie
Odporúčaný počet skrutiek	14 St.
Ohyb (uholník)	90°

Povrch	lesklá, dodatočne upravená
Prevedenie spojky	integrovaná spojka
Produktová séria	Řada MKS, Řada RKSM, Řada SKSM, Řada SKS
Rozmer	60x300
S horným dielom	nie
Teplotný rozsah použitia max.	120 °C
Teplotný rozsah použitia min.	-20 °C
Tvar konštrukcie	Oblúk pevný
V zhode s ROHS	áno
Vyhotovenie s veľkým rozpätím	nie
Zachovanie funkčnosti	áno
Zmena smeru	horizontálna

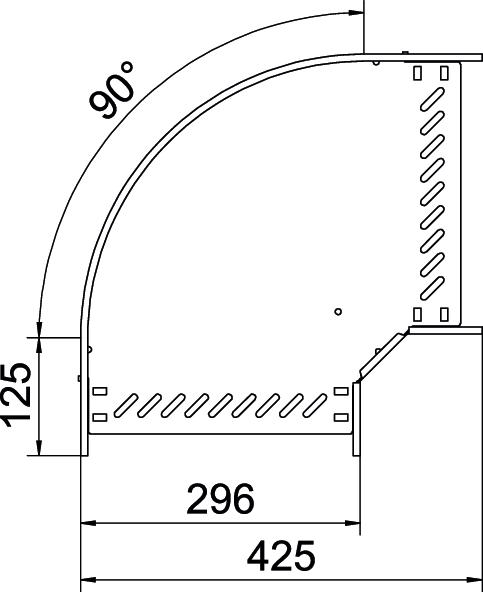

Rozmery

Rozmer B	300 mm
Šírka	300 mm

Výška	60 mm

CO2 stopa (Product Carbon Footprint)

CO2 stopa (GWP) od kolísky po bránu	13,5747 kg CO2e / 1 Kus
CO₂ Footprint (GWP)	13,5747 kg CO₂e
Datum stanovení hodnoty CO2	2025-05-14T00:00:00.000+0200

Declared Unit	Množství
Declared Unit Quantity	1

Všetky typy

Všetky typy

Typ	Šírka	Materiál	Povrch	Farba	Výr. č.	Množstvo	najm. PJ
RB 90 610 A2	100 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036620	Kus	1 Kus
RB 90 615 A2	150 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036622	Kus	1 Kus
RB 90 620 A2	200 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036624	Kus	1 Kus
RB 90 630 A2	300 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036626	Kus	1 Kus
RB 90 640 A2	400 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036628	Kus	1 Kus
RB 90 650 A2	500 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036630	Kus	1 Kus
RB 90 660 A2	600 mm	Ušľachtilá oceľ, nehrdzavejúca 1.4301	lesklá, dodatočne upravená	nehrdzavejúca oceľ	6036632	Kus	1 Kus

Príslušenstvo

Systémové príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ

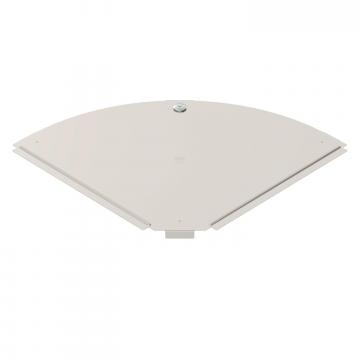

Víko oblouku 90° A2	RBD 90 300 A2	6036976	Kus	1 Kus

Montážne príslušenstvo

Výrobky	Typ	Výr. č.	Množstvo	najm. PJ
Dvojitá svorka pro montáž tvarového dílu A2	DOP A2	6035998	Kus	10 Kus
Skrutka s plochou guľovou hlavou s kombinovanou maticou A2	FRSB 6x12 A2	6406138	Kus	100 Kus
