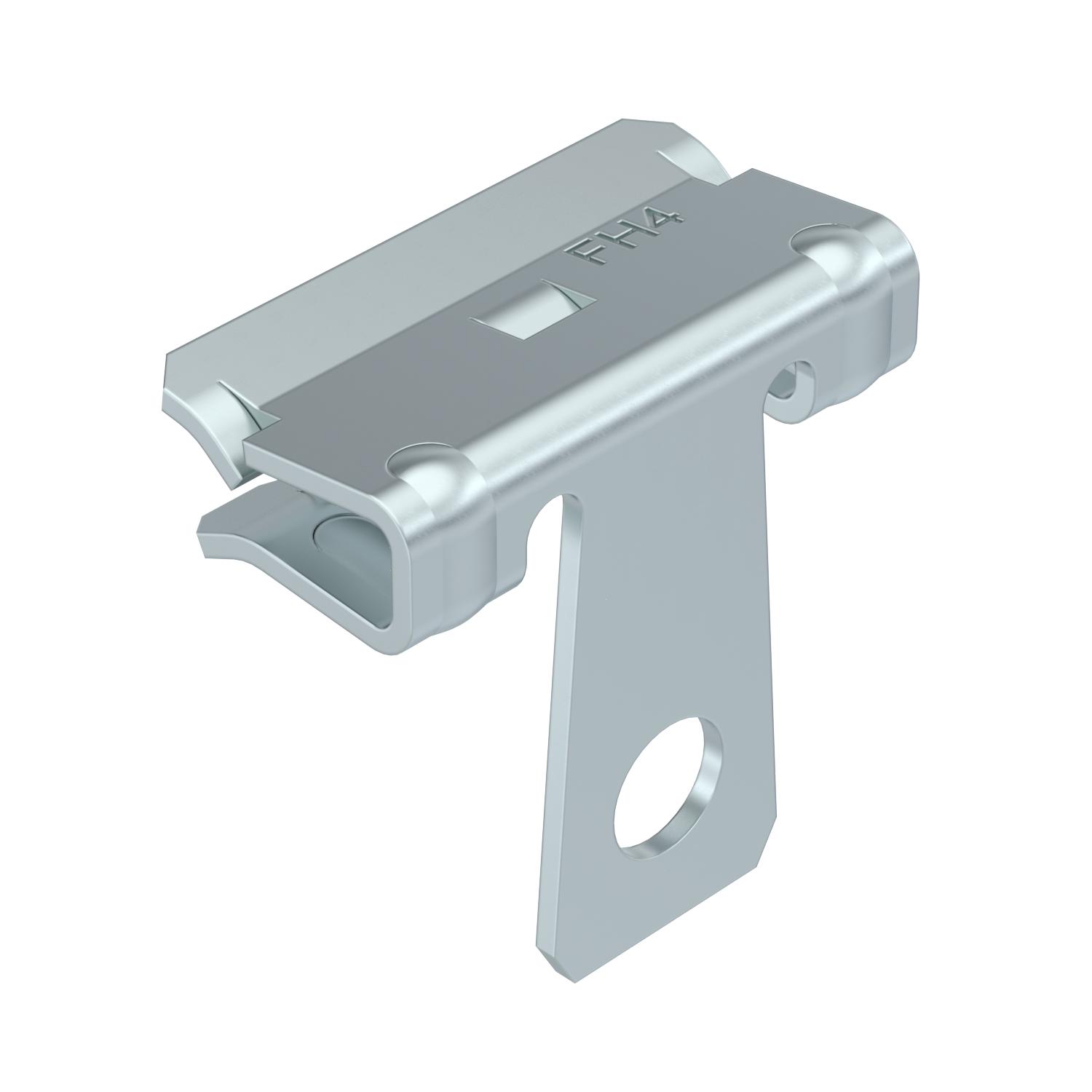

Nosníková svorka s upevňovacím otvorem

Výr. č. 1488261 | EAN 4012197368722

Popis produktu
Popis produktu
Nosníková svorka s otvorem pro individuální montážní řešení, např. pro uchycení háků S nebo řetězů. Upevnění na ocelové nosníky natlučením.
  • Communautés Européennes, Vyhlásenie ES o zhode podľa smerníc ES
  • Prohlášení o shodě UKCA
Technické údaje

Technické údaje

Druh pripojenia/konštrukčný prvok Otvor
Farba pozinkováno
Hrúbka príruby F max. 4 mm
Hrúbka príruby F min. 1,5 mm
Koniec závesu nie
Materiál Oceľ
Povrch Zinková lamela
Rozmer 1,5-4mm
Spôsob upevnenia Svorky
Upevňovací otvor 6,5 mm
Zaťaženie na medzi pevnosti 0,45 kN
Záves nastaviteľný nie

Rozmery

Dĺžka 27 mm
Rozmer L 27 mm
Rozměr W 28 mm
Šírka 28 mm
Výška 15 mm
Všetky typy

Všetky typy

Typ Dĺžka Šírka Výška Rozmer L Hrúbka príruby F min. Hrúbka príruby F max. Výr. č. Množstvo najm. PJ
SCVH 1,5-4 27 mm 28 mm 15 mm 27 mm 1,5 mm 4 mm 1488261
100 Kus
SCVH 4-10 35 mm 40 mm 23 mm 35 mm 4 mm 10 mm 1488263
100 Kus
SCVH 10-15 41 mm 40 mm 24 mm 41 mm 10 mm 15 mm 1488265
100 Kus
SCVH 15-20 41 mm 40 mm 24 mm 41 mm 15 mm 20 mm 1488267
100 Kus
